Series
F9.601

Acumuladores hidráulicos

Volumen nominal 13 – 750 cm3
presión máx. de servicio 250 – 500 bar
Acumuladores hidráulicos
Descargas
Hoja del catálogo
Instrucciones de servicio
Informaciones de la serie
Descripción
F 9.601 Acumulador hidráulico

Aplicación
Los acumuladores hidráulicos se utilizan en la técnica de sujeción hidráulica como acumula­dor de energía para la compensación de fugas internas o para la compensación del volumen en el caso de variaciones de la temperatura.

Acumulación de energía
Con funcionamiento intermitente puede aho­rrarse potencia de la bomba y por eso energía. En los intervalos o pausas, la bomba llena el acumulador hidráulico. En el caso necesario, hay disponible un caudal elevado durante poco tiempo.

Compensación de fugas internas
En la técnica de sujeción los generadores de presión trabajan generalmente en funciona­miento intermitente que se controla por presos­tato. Si hay conectados elementos hidráulicos con fugas internas como por ejemplo válvulas de corredera o ejes distribuidores giratorios, se producirán conexiones y desconexiones frecuentes del motor de accionamiento. La instalación de un acumulador hidráulico pequeño reduce considerablemente el nú­mero de conmutaciones, cuida el material y ahorra energía.

Compensación del volumen en el caso de variaciones de la temperatura
Si se desconecta sistemas de sujeción hidráulicos del generador de presión, se pro­ducen considerables cambios de la presión de sujeción en el caso de variaciones de la temperatura (Valor indicativo ±10 bar a ±1°C). Un acumulador hidráulico pequeño, monta­do sobre el útil en posición protegida, causa una compensación del volumen y reduce por eso variaciones de la presión. Además fugas mínimas no producen una caída de presión inmediata. Un manómetro para el control de presión debe instalarse en todo caso.

Descripción

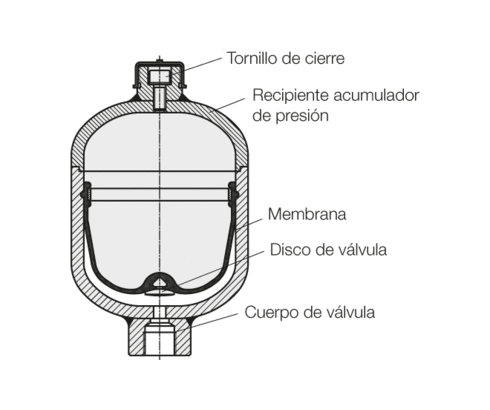

Los líquidos son prácticamente incompresi­bles y por eso no pueden acumular energía de presión. En los acumuladores se utiliza la compresibilidad del nitrógeno para la acumu­lación de líquidos. Una membrana estanca al gas separa la zona de los líquidos de la zona del gas. En el fondo de la membrana hay un disco de válvula, que evita un deterioro de la membra­na, si se vacía completamente el acumulador hidráulico. Al tornillo de cierre se llena el nitró­geno y le provee con la pretensión necesaria. Por eso se necesita un aparato de llenado y de ensayo apropiado. Los acumuladores hidráulicos aquí ofertados corresponden a las disposiciones del artículo 3 párrafo 3 de la directiva de equipos a presión 97/23/CE y luego no deben portar el signo CE.

Normativas legales
Para acumuladores hidráulicos se debe tener en cuenta antes de la puesta en marcha y durante el funcionamiento las normas válidas en el lugar de instalación. El operador sólo es responsable para la uti­lización conforme a lo prescrito y la obser­vación de estas prescripciones. En Alemania el reglamento de seguridad de trabajo (BetrSichV) es la base legal. Para los tamaños de acumuladores aquí ofrecidos vale: Todos los trabajos en conexiones hidráulicas y neumáticas del acumulador hidráulico sólo deben efectuarse por personas cualificadas. No se necesitan un experto para la primera aceptación.

acumuladores hidráulicos
acumuladores hidráulicos
Artículos (8)
Cargando…
ejecución
acumulador de membrana (8)
presión máx. de servicio [bar]
conexión hidráulica
Ø exterior [mm]
volumen nominal [cm3]
pretensión del gas [bar]
campo de presiones recomendado [bar]
volumen de aceite a p máx. y 22°C
Referencia Datos CADejecuciónpresión máx. de servicio [bar]conexión hidráulicaØ exterior [mm]
Referencia
Datos CAD
ejecución
acumulador de membrana
presión máx. de servicio [bar]
250
conexión hidráulica
G1/2
Ø exterior [mm]
64
Propiedades
Referencia
Datos CAD
ejecución
acumulador de membrana
presión máx. de servicio [bar]
250
conexión hidráulica
G1/2
Ø exterior [mm]
64
Propiedades
Referencia
Datos CAD
ejecución
acumulador de membrana
presión máx. de servicio [bar]
250
conexión hidráulica
G1/2
Ø exterior [mm]
126
Propiedades
Referencia
Datos CAD
ejecución
acumulador de membrana
presión máx. de servicio [bar]
250
conexión hidráulica
G1/2
Ø exterior [mm]
126
Propiedades
Referencia
Datos CAD
ejecución
acumulador de membrana
presión máx. de servicio [bar]
500
conexión hidráulica
G1/4
Ø exterior [mm]
75
Propiedades
Referencia
Datos CAD
ejecución
acumulador de membrana
presión máx. de servicio [bar]
400
conexión hidráulica
G1/4
Ø exterior [mm]
44
Propiedades
Referencia
Datos CAD
ejecución
acumulador de membrana
presión máx. de servicio [bar]
500
conexión hidráulica
G1/4
Ø exterior [mm]
60
Propiedades
Referencia
Datos CAD
ejecución
acumulador de membrana
presión máx. de servicio [bar]
400
conexión hidráulica
G1/4
Ø exterior [mm]
75
Propiedades
Cargando…
Referencia
ejecución
acumulador de membrana
presión máx. de servicio [bar]
250
conexión hidráulica
G1/2
Ø exterior [mm]
64
volumen nominal [cm3]
75
pretensión del gas [bar]
40
campo de presiones recomendado [bar]
50 - 200
volumen de aceite a p máx. y 22°C
62
Referencia
ejecución
acumulador de membrana
presión máx. de servicio [bar]
250
conexión hidráulica
G1/2
Ø exterior [mm]
64
volumen nominal [cm3]
75
pretensión del gas [bar]
100
campo de presiones recomendado [bar]
110 - 250
volumen de aceite a p máx. y 22°C
45
Referencia
ejecución
acumulador de membrana
presión máx. de servicio [bar]
250
conexión hidráulica
G1/2
Ø exterior [mm]
126
volumen nominal [cm3]
750
pretensión del gas [bar]
40
campo de presiones recomendado [bar]
50 - 200
volumen de aceite a p máx. y 22°C
625
Referencia
ejecución
acumulador de membrana
presión máx. de servicio [bar]
250
conexión hidráulica
G1/2
Ø exterior [mm]
126
volumen nominal [cm3]
750
pretensión del gas [bar]
100
campo de presiones recomendado [bar]
110 - 250
volumen de aceite a p máx. y 22°C
450
Referencia
ejecución
acumulador de membrana
presión máx. de servicio [bar]
500
conexión hidráulica
G1/4
Ø exterior [mm]
75
volumen nominal [cm3]
75
pretensión del gas [bar]
100
campo de presiones recomendado [bar]
110 - 500
volumen de aceite a p máx. y 22°C
59
Referencia
ejecución
acumulador de membrana
presión máx. de servicio [bar]
400
conexión hidráulica
G1/4
Ø exterior [mm]
44
volumen nominal [cm3]
13
pretensión del gas [bar]
100
campo de presiones recomendado [bar]
110 - 400
volumen de aceite a p máx. y 22°C
9.75
Referencia
ejecución
acumulador de membrana
presión máx. de servicio [bar]
500
conexión hidráulica
G1/4
Ø exterior [mm]
60
volumen nominal [cm3]
13
pretensión del gas [bar]
160
campo de presiones recomendado [bar]
175 - 500
volumen de aceite a p máx. y 22°C
8.8
Referencia
ejecución
acumulador de membrana
presión máx. de servicio [bar]
400
conexión hidráulica
G1/4
Ø exterior [mm]
75
volumen nominal [cm3]
40
pretensión del gas [bar]
100
campo de presiones recomendado [bar]
110 - 400
volumen de aceite a p máx. y 22°C
29
Accesorios (8)
Referencia Datos CAD Descripción
Referencia
Datos CAD
Descripción
Válvula limitadora de presión G1/2 - precintada presión de reacción: 260 bar según la hoja del catálogo F9.601
Referencia
Datos CAD
Descripción
Válvula limitadora de presión G1/2 - precintada presión de reacción: 315 bar según la hoja del catálogo F9.601
Referencia
Datos CAD
Descripción
Válvula limitadora de presión G1/2 - precintada presión de reacción: 520 bar según la hoja del catálogo F9.601
Referencia
Datos CAD
Descripción
Tuerca hexagonal M33 x 1,5 mm - 14 mm alto según la hoja del catálogo F9.601
Referencia
Datos CAD
Descripción
Racor doble G1/4-G1/4 36 mm largo máx. 500 bar, según la hoja del catálogo F9.300
Referencia
Datos CAD
Descripción
Racor de reducción GWR 1/2 - 1/4 máx. 315 bar, según la hoja del catálogo F9.300
Referencia
Datos CAD
Descripción
Racor para manómetro tipo A con anillo de cierre G1/4 - tubo Ø 8 mm máx. 500 bar, según la hoja del catálogo F9.300
Referencia
Datos CAD
Descripción
Racor de unión recto D8S ED G1/4 - tubo Ø 8 mm máx. 630 bar, según la hoja del catálogo F9.300
Cargando…
Dispositivos de seguridad
Instalaciones de seguridad suplementarias

Los acumuladores hidráulicos están sujetos a las prescripciones y los reglamentos nacionales válidos en el lugar de instalación. En Alemania se aplican las "normas técnicas para depósitos de presión" (TRB). En éstas normas se exige el equipo siguiente:

  • Válvula limitadora de presión (1)
  • Dispositivo de descarga (2)
  • Manómetro (3)
  • Conexión para un manómetro de ensayos (4)
  • Válvula de cierre opcional (5)
  • Dispositivo de descarga de mando electromagnético (6)


1. Válvula limitadora de presión
(válvula de seguridad)
La válvula limitadora de presión (DBV) debe proteger al acumulador hidráulico contra un aumento de presión de más del 10% de la presión de servicio máxima. La regulación debe efectuarse con el caudal máximo de la central hidráulica. Para regular la presión de reacción de la válvula limitadora de presión debe ser un poco más elevada que la presión nominal del acumulador hidráulico.
El husillo de la válvula limitadora de presión debe asegurarse para evitar un posible ajuste más elevado de presión, utilizando discos distanciadores y/o un precinto.Instrucciones importantes:
La válvula limitadora de presión de la central hidráulica no debe regularse por encima de la presión máxima de servicio del acumulador hidráulico. En el caso de "acumuladores pequeños" con un volumen nominal inferior a 100 cm3 la protección de la presión puede efectuarse con la válvula limitadora de presión de la central hidráulica, si el husillo de reglaje está asegurado contra el exceso de la presión máxima de servicio. Si los "acumuladores pequeños" están montados sobre paletas para piezas a mecanizar que se desconectan de la central hidráulica debe preverse una válvula limitadora de presión sobre cada paleta.

2. Dispositivo de descarga

Instrucción importante:
Antes de trabajos de mantenimiento al sistema hidráulico o al útil debe vaciarse completamente el acumulador hidráulico. Hay dos posibilidades:
desatornillar completamente el husillo de la válvula limitadora de presión en dirección de la presión baja o abrir una válvula de cierre instalada (véase ejemplo).

3. Manómetro
El manómetro debe reflejar la presión efectiva del acumulador hidráulico. Por eso debe montarse directamente en la conducción de alimentación. El manómetro de la central hidráulica no es apropiado para ello. La presión máxima de servicio del acumulador hidráulico debe visualizarse mediante una marca sobre la escala del manómetro. Alternativamente puede también fijarse una placa o un colgante marcado con la presión nominal.

4. Conexión para un manómetro de ensayos
Para el ensayo regular de presión aquí puede conectarse un manómetro de ensayos.

5. Válvula de cierre
Con la válvula de cierre puede separarse el acumulador hidráulico de la central hidráulica y del útil a fin de poder efectuar trabajos de reglaje y de mantenimientos sin peligro.
