B1.8251

Brida a palanca

con arista rascadora metálica y control de posición opcional
doble efecto, presión máx. de servicio 250 bar
Brida a palanca
Descargas
Hoja del catálogo
Instrucciones de servicio
Informaciones de la serie
Descripción
B1.8251 Brida a palanca

La brida a palanca es un elemento de sujeción hidráulico económico con muchas posibilidades de instalación y de conexión. Con la palanca de sujeción retrocedida el dispositivo puede cargarse y descargarse sin dificultades. Un hueco en la pieza a mecanizar un poco más ancho que la palanca de sujeción es suficiente como zona de sujeción. La cinemática particular permite la sujeción casi sin fuerzas transversales de piezas a mecanizar muy sensibles a deformaciones.

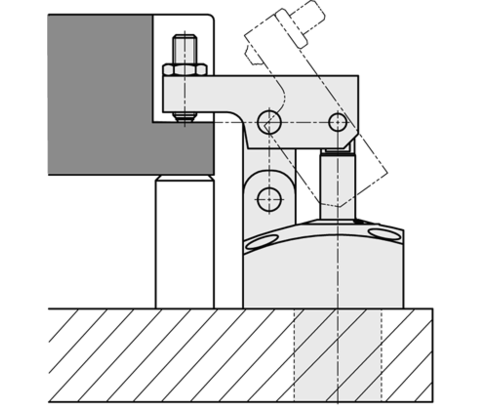

Al recibir la presión de aceite el pistón se desplaza hacia arriba y la palanca de sujeción gira a través de las palancas oscilantes hacia adelante y simultanéamente hacia abajo sobre la pieza a mecanizar. La fuerza del pistón cambia de dirección 180° (actuando sobre la palanca de sujeción) disponiendo así de ella casi sin pérdidas como fuerza de sujeción. Si el nivel de la superficie de sujeción está exactamente a la altura, no se introducen fuerzas transversales en la pieza a mecanizar. Los cuerpos pueden montarse alojados en el útil hasta la brida. Hay disponibles alternativamente placas intermedias para variar las alturas. Todas las ejecuciones pueden suministrarse opcionalmente con vástago prolongado pasante y control de posición inductivo o neumático.

Artículos (144)
Cargando...
tipo
brida a palanca (144)
funcionamiento
doble efecto (144)
presión máx. de servicio [bar]
250 (144)
juntas
FKM (144)
conexiones hidráulicas
forma del cuerpo
control de posición
campo de presión
alta presión (144)
palanca de sujeción
carrera de sujeción [mm]
vástago prolongado pasante
fuerza máx. de sujeción [kN]
arista rascadora metálica
con (144)
Referencia Datos CADtipofuncionamientopresión máx. de servicio [bar]juntas
Referencia
Datos CAD
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
Propiedades
Referencia
Datos CAD
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
Propiedades
Referencia
Datos CAD
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
Propiedades
Referencia
Datos CAD
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
Propiedades
Referencia
Datos CAD
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
Propiedades
Referencia
Datos CAD
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
Propiedades
Referencia
Datos CAD
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
Propiedades
Referencia
Datos CAD
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
Propiedades
Referencia
Datos CAD
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
Propiedades
Referencia
Datos CAD
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
Propiedades
Cargando...
Referencia
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable
control de posición
sin
campo de presión
alta presión
palanca de sujeción
sin palanca de sujeción
carrera de sujeción [mm]
4
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.8
arista rascadora metálica
con
Referencia
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable
control de posición
sin
campo de presión
alta presión
palanca de sujeción
palanca de sujeción con tornillo de presión pendular
carrera de sujeción [mm]
4
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.8
arista rascadora metálica
con
Referencia
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable
control de posición
sin
campo de presión
alta presión
palanca de sujeción
palanca de sujeción larga, no mecanizada
carrera de sujeción [mm]
4
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.8
arista rascadora metálica
con
Referencia
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable
control de posición
sin
campo de presión
alta presión
palanca de sujeción
sin palanca de sujeción
carrera de sujeción [mm]
4
vástago prolongado pasante
con
fuerza máx. de sujeción [kN]
3.3
arista rascadora metálica
con
Referencia
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable
control de posición
inductivo
campo de presión
alta presión
palanca de sujeción
sin palanca de sujeción
carrera de sujeción [mm]
4
vástago prolongado pasante
con
fuerza máx. de sujeción [kN]
3.3
arista rascadora metálica
con
Referencia
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable
control de posición
neumática
campo de presión
alta presión
palanca de sujeción
sin palanca de sujeción
carrera de sujeción [mm]
4
vástago prolongado pasante
con
fuerza máx. de sujeción [kN]
3.3
arista rascadora metálica
con
Referencia
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable
control de posición
sin
campo de presión
alta presión
palanca de sujeción
palanca de sujeción con tornillo de presión pendular
carrera de sujeción [mm]
4
vástago prolongado pasante
con
fuerza máx. de sujeción [kN]
3.3
arista rascadora metálica
con
Referencia
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable
control de posición
inductivo
campo de presión
alta presión
palanca de sujeción
palanca de sujeción con tornillo de presión pendular
carrera de sujeción [mm]
4
vástago prolongado pasante
con
fuerza máx. de sujeción [kN]
3.3
arista rascadora metálica
con
Referencia
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable
control de posición
neumática
campo de presión
alta presión
palanca de sujeción
palanca de sujeción con tornillo de presión pendular
carrera de sujeción [mm]
4
vástago prolongado pasante
con
fuerza máx. de sujeción [kN]
3.3
arista rascadora metálica
con
Referencia
tipo
brida a palanca
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
FKM
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable
control de posición
sin
campo de presión
alta presión
palanca de sujeción
palanca de sujeción larga, no mecanizada
carrera de sujeción [mm]
4
vástago prolongado pasante
con
fuerza máx. de sujeción [kN]
3.3
arista rascadora metálica
con
Accesorios (20)
Referencia Datos CAD Descripción
Referencia
Datos CAD
Descripción
Control de posición neumático tamaño 1 para 1825-1XXP según la hoja del catálogo B1.8251
Referencia
Datos CAD
Descripción
Control de posición neumático tamaño 1 para 1825-1XXE según la hoja del catálogo B1.8251
Referencia
Datos CAD
Descripción
Control de posición neumático tamaño 2 para 1825-2XXP según la hoja del catálogo B1.8251
Referencia
Datos CAD
Descripción
Control de posición neumático tamaño 2 para 1825-2XXE según la hoja del catálogo B1.8251
Referencia
Datos CAD
Descripción
Control de posición neumático tamaño 3 para 1825-3XXP según la hoja del catálogo B1.8251
Referencia
Datos CAD
Descripción
Control de posición neumático tamaño 3 para 1825-3XXE según la hoja del catálogo B1.8251
Referencia
Datos CAD
Descripción
Control de posición neumático tamaño 4 para 1825-4XXP según la hoja del catálogo B1.8251
Referencia
Datos CAD
Descripción
Control de posición neumático tamaño 4 para 1825-4XXE según la hoja del catálogo B1.8251
Referencia
Datos CAD
Descripción
Tapón de cierre G1/8 con anillo junta para rosca con héxagono interior SW4 máx. 500 bar, según la hoja del catálogo F9.300
Referencia
Datos CAD
Descripción
Tapón de cierre G1/4 con anillo junta para rosca con héxagono interior SW6 máx. 500 bar, según la hoja del catálogo F9.300
