Series
B1.459

Cilindros enroscables

Artículos y precios a petición
simple efecto
retroceso por muelle
con rascador, presión máx. de servicio 160 y 500 bar
Cilindros enroscables
Descargas
Hoja del catálogo
ESDEENFRIT
Instrucciones de servicio
Informaciones de la serie
Descripción

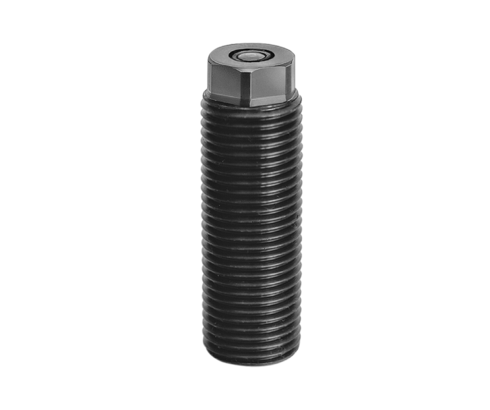

B1.459 Cilindros enroscables

Estos cilindros enroscables tienen la posibilidad de montarse directamente al tubo rígido o flexible.
Gracias a la eliminación del racor de unión recto se obtiene una construcción particularmente corta. Dependiente del espesor de la pared y de la ejecución de los elementos de fijación (rosca y orificios) se obtiene un cierto campo de regulación.
Los cilindros pueden también montarse en orificios roscados mediante la tuerca con j unta (accesorio) lo cual permite una regulación según las tolerancias de las piezas de más de 20 mm.

Artículos (4)
Artículo disponible a petición
A petición, comprobaremos si el artículo está todavía disponible
carrera [mm]
10 (4)
funcionamiento
simple efecto con retroceso por muelle (4)
diámetro del pistón [mm]
8 (4)
diámetro del vástago [mm]
5 (4)
fuerza máx. de compresión [kN]
fuerza de tracción máx. [kN]
0 (4)
presión máx. de servicio [bar]
juntas
NBR (4)
final del vástago pistón
redondeado (4)
rosca [mm]
M16x1,5 (4)
rascador
con (4)
estanqueidad del cuerpo
anillo de cierre (4)
Referencia Datos CADcarrera [mm]funcionamientodiámetro del pistón [mm]diámetro del vástago [mm]
Referencia
1459001
Datos CAD
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
Propiedades
Referencia
1459011
Datos CAD
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
Propiedades
Referencia
1459101
Datos CAD
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
Propiedades
Referencia
1459111
Datos CAD
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
Propiedades
Referencia
1459001
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
fuerza máx. de compresión [kN]
2.5
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
500
juntas
NBR
final del vástago pistón
redondeado
rosca [mm]
M16x1,5
rascador
con
estanqueidad del cuerpo
anillo de cierre
Referencia
1459011
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
fuerza máx. de compresión [kN]
2.5
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
500
juntas
NBR
final del vástago pistón
redondeado
rosca [mm]
M16x1,5
rascador
con
estanqueidad del cuerpo
anillo de cierre
Referencia
1459101
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
fuerza máx. de compresión [kN]
0.8
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
160
juntas
NBR
final del vástago pistón
redondeado
rosca [mm]
M16x1,5
rascador
con
estanqueidad del cuerpo
anillo de cierre
Referencia
1459111
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
fuerza máx. de compresión [kN]
0.8
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
160
juntas
NBR
final del vástago pistón
redondeado
rosca [mm]
M16x1,5
rascador
con
estanqueidad del cuerpo
anillo de cierre
Accesorios (8)
Artículo disponible a petición
A petición, comprobaremos si el artículo está todavía disponible
Referencia Datos CAD Descripción
Referencia
3128112
Datos CAD
Descripción
Tubo hidráulico 8 x 1 mm cincado según EN 10305-1 máx. 250 bar, según la hoja del catálogo F9.300
Referencia
3128212
Datos CAD
Descripción
Tubo hidráulico 8 x 2 mm cincado según EN 10305-1 máx. 500 bar, según la hoja del catálogo F9.300
Referencia
3300407
Datos CAD
Descripción
Tuerca ranurada M16 x 1,5 mm fosfatada según hoja B1.459
Referencia
3300409
Datos CAD
Descripción
Tuerca hexagonal M16 x 1,5 mm plana según hoja B1.459
Referencia
9208035
Datos CAD
/
Descripción
Racor en Torientable regulable, QE 8 S según hoja B1.459
Referencia
9208036
Datos CAD
Descripción
Racor en codo KED8S con cono de estanqueidad M16x1,5 mm - tubo Ø 8 mm máx. 630 bar, según la hoja del catálogo F9.300
Referencia
9208100
Datos CAD
Descripción
Tuerca de racor m8S M16 x 1,5 mm para tubo Ø 8 mm máx. 630 bar, según la hoja del catálogo F9.300
Referencia
9208101
Datos CAD
Descripción
Anillo de cierre s8L/S para tubo Ø 8 mm máx. 630 bar, según la hoja del catálogo F9.300
Error al cargar los datos CAD. Por favor, compruebe su conexión a Internet e inténtelo de nuevo.
Atención: nuestros datos CAD son, por lo general, datos simplificados y reflejan principalmente el contorno exterior y las conexiones del producto (véase también Condiciones de uso). Consulte siempre la hoja de catálogo correspondiente para conocer las dimensiones exactas con tolerancias, en particular la información sobre orificios de montaje o accesorios como abrazaderas especiales.
