B1.460

Cilindros enroscables

simple efecto
retroceso por muelle
presión máx. de servicio 500 bar
Cilindros enroscables
Descargas
Hoja del catálogo
Instrucciones de servicio
Informaciones de la serie
Descripción
B1.460 Cilindros enroscables

Estos cilindros enroscables pueden montarse dentro de cuerpos roscados hasta el exágono de sujeción. Permiten ser montados muy juntos entre si comunicándolos mediante orificios taladrados. Es suficiente una sola conexión de aceite. La estanqueidad se efectúa mediante la arandela junta suministrada en el fondo del orificio roscado.
La larga guía del pistón y la estanqueidad por medio de una junta tórica combinada con un anillo de apoyo garantizan una larga duración.

Artículos (15)
Cargando...
carrera [mm]
funcionamiento
simple efecto con retroceso por muelle (15)
diámetro del pistón [mm]
diámetro del vástago [mm]
pistón émbolo-buzo (15)
fuerza máx. de compresión [kN]
fuerza de tracción máx. [kN]
0 (15)
presión máx. de servicio [bar]
500 (15)
juntas
NBR (15)
final del vástago pistón
rosca [mm]
rascador
sin (15)
estanqueidad del cuerpo
arandela junta (15)
Referencia Datos CADcarrera [mm]funcionamientodiámetro del pistón [mm]diámetro del vástago [mm]
Referencia
Datos CAD
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
12
diámetro del vástago [mm]
pistón émbolo-buzo
Propiedades
Referencia
Datos CAD
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
12
diámetro del vástago [mm]
pistón émbolo-buzo
Propiedades
Referencia
Datos CAD
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
12
diámetro del vástago [mm]
pistón émbolo-buzo
Propiedades
Referencia
Datos CAD
carrera [mm]
12
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
16
diámetro del vástago [mm]
pistón émbolo-buzo
Propiedades
Referencia
Datos CAD
carrera [mm]
12
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
16
diámetro del vástago [mm]
pistón émbolo-buzo
Propiedades
Referencia
Datos CAD
carrera [mm]
12
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
16
diámetro del vástago [mm]
pistón émbolo-buzo
Propiedades
Referencia
Datos CAD
carrera [mm]
15
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
20
diámetro del vástago [mm]
pistón émbolo-buzo
Propiedades
Referencia
Datos CAD
carrera [mm]
15
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
20
diámetro del vástago [mm]
pistón émbolo-buzo
Propiedades
Referencia
Datos CAD
carrera [mm]
15
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
20
diámetro del vástago [mm]
pistón émbolo-buzo
Propiedades
Referencia
Datos CAD
carrera [mm]
16
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
25
diámetro del vástago [mm]
pistón émbolo-buzo
Propiedades
Cargando...
Referencia
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
12
diámetro del vástago [mm]
pistón émbolo-buzo
fuerza máx. de compresión [kN]
5.7
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
500
juntas
NBR
final del vástago pistón
redondeado
rosca [mm]
M22x1,5
rascador
sin
estanqueidad del cuerpo
arandela junta
Referencia
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
12
diámetro del vástago [mm]
pistón émbolo-buzo
fuerza máx. de compresión [kN]
5.7
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
500
juntas
NBR
final del vástago pistón
rosca interior
rosca [mm]
M22x1,5
rascador
sin
estanqueidad del cuerpo
arandela junta
Referencia
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
12
diámetro del vástago [mm]
pistón émbolo-buzo
fuerza máx. de compresión [kN]
5.7
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
500
juntas
NBR
final del vástago pistón
tornillo de presión pendular
rosca [mm]
M22x1,5
rascador
sin
estanqueidad del cuerpo
arandela junta
Referencia
carrera [mm]
12
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
16
diámetro del vástago [mm]
pistón émbolo-buzo
fuerza máx. de compresión [kN]
10.1
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
500
juntas
NBR
final del vástago pistón
redondeado
rosca [mm]
M26x1,5
rascador
sin
estanqueidad del cuerpo
arandela junta
Referencia
carrera [mm]
12
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
16
diámetro del vástago [mm]
pistón émbolo-buzo
fuerza máx. de compresión [kN]
10.1
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
500
juntas
NBR
final del vástago pistón
rosca interior
rosca [mm]
M26x1,5
rascador
sin
estanqueidad del cuerpo
arandela junta
Referencia
carrera [mm]
12
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
16
diámetro del vástago [mm]
pistón émbolo-buzo
fuerza máx. de compresión [kN]
10.1
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
500
juntas
NBR
final del vástago pistón
tornillo de presión pendular
rosca [mm]
M26x1,5
rascador
sin
estanqueidad del cuerpo
arandela junta
Referencia
carrera [mm]
15
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
20
diámetro del vástago [mm]
pistón émbolo-buzo
fuerza máx. de compresión [kN]
15.7
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
500
juntas
NBR
final del vástago pistón
redondeado
rosca [mm]
M30x1,5
rascador
sin
estanqueidad del cuerpo
arandela junta
Referencia
carrera [mm]
15
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
20
diámetro del vástago [mm]
pistón émbolo-buzo
fuerza máx. de compresión [kN]
15.7
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
500
juntas
NBR
final del vástago pistón
rosca interior
rosca [mm]
M30x1,5
rascador
sin
estanqueidad del cuerpo
arandela junta
Referencia
carrera [mm]
15
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
20
diámetro del vástago [mm]
pistón émbolo-buzo
fuerza máx. de compresión [kN]
15.7
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
500
juntas
NBR
final del vástago pistón
tornillo de presión pendular
rosca [mm]
M30x1,5
rascador
sin
estanqueidad del cuerpo
arandela junta
Referencia
carrera [mm]
16
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
25
diámetro del vástago [mm]
pistón émbolo-buzo
fuerza máx. de compresión [kN]
24.6
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
500
juntas
NBR
final del vástago pistón
redondeado
rosca [mm]
M38x1,5
rascador
sin
estanqueidad del cuerpo
arandela junta
Accesorios (15)
Referencia Datos CAD Descripción
Referencia
Datos CAD
/
Descripción
Arandela junta Delrin 46 x 36 x 2,5 mm según hoja B1.460
Referencia
Datos CAD
/
Descripción
Arandela junta Delrin 20 x 14 x 1,5 mm según hoja B1.460
Referencia
Datos CAD
/
Descripción
Arandela junta Delrin 24 x 18 x 1,5 mm según hoja B1.460
Referencia
Datos CAD
/
Descripción
Arandela junta Delrin 28 x 22 x 1,5 mm según hoja B1.460
Referencia
Datos CAD
/
Descripción
Arandela junta Delrin 36 x 28 x 2 mm según hoja B1.460
Referencia
Datos CAD
Descripción
Tuerca M38 x 1,5 mm W según hoja B1.460
Referencia
Datos CAD
Descripción
Tuerca ranurada DIN 1804 M45 x 1,5 mm según hoja B1.309
Referencia
Datos CAD
Descripción
Tuerca M60 x 1,5 mm W pavonada según hoja B1.460
Referencia
Datos CAD
/
Descripción
Tuerca M32 x 1,5 mm W pavonada según hoja B1.460
Referencia
Datos CAD
Descripción
Tuerca M28 x 1,5 mm W pavonada según hoja B1.460
Cargando...
Ejemplo de aplicación
Ejemplo de aplicación 1

Dispositivo de sujeción múltiple para la sujeción de piezas pequeñas. Los cilindros pueden montarse en reglas o mandíbulas de sujeción.

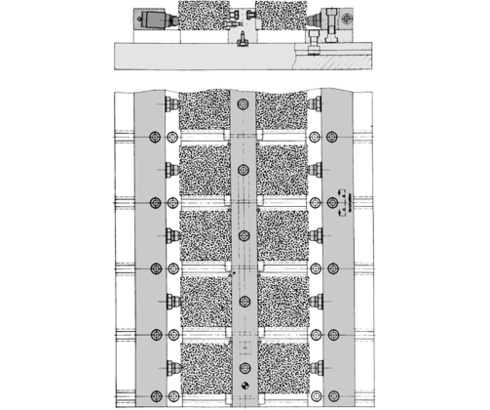

Ejemplo de aplicación 2

El dispositivo de sujeción múltiple está equipado con cilindros enroscables con bolas pendulares en el extremo del vástago. La inclinación de 3° de los cilindros enroscables genera una fuerza de sujeción vertical de aprox. 5 % de la fuerza de sujeción. Las bolas pendulares aseguran en presencia de superficies planas de sujeción una fuerza de compresión relativamente baja en los puntos efectivos.

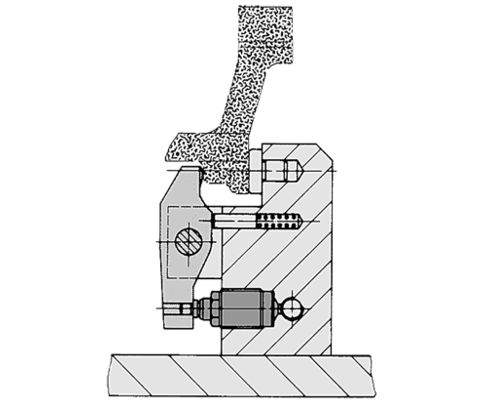

Ejemplo de aplicación 3

Las sujeciones mediante palancas son apropiadas con ventaja para piezas que deben sujetarse por encima de la placa base del dispositivo. El flujo cerrado de fuerzas dentro de los elementos de sujeción limitados evita que las fuerzas de sujeción entren en la placa base del dispositivo. La palanca de sujeción permite una adaptación sencilla de las relaciones de reducción o de multiplicación a la fuerza de sujeción en cuestión.
