B1.458

Cilindros enroscables

simple efecto
retroceso por muelle
presión máx. de servicio 160 y 500 bar
Cilindros enroscables
Descargas
Hoja del catálogo
ESDEENFRIT
Instrucciones de servicio
Informaciones de la serie
Descripción

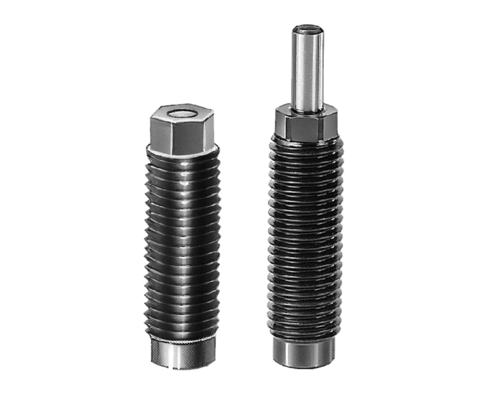

B1.458 Cilindros enroscables

Estos cilindros enroscables son especialmente adecuados para la sujeción de piezas pequeñas en útiles de sujeción múltiple (varias una al costado de otra) y permite una distancia mínima entre ambos de 15 mm.
La estanqueidad se obtiene con la arandela junta suministrada en el fondo de la rosca.
La tuerca con junta disponible como accesorio permite la regulación de los cilindros 1458 002 y 1458 012 para compensar tolerancias de las piezas a mecanizar hasta 20 mm. Par máx. de apriete 25 Nm!
Montado en el cuerpo de conexión los cilindros también pueden ser accionados inde­pendientemente. Dependiente del espesor de la pared y de la ejecución de los elementos de fijación (rosca y orificios) se obtiene también en este caso un cierto campo de regulación.

Artículos (8)
carrera [mm]
funcionamiento
simple efecto con retroceso por muelle (8)
diámetro del pistón [mm]
8 (8)
diámetro del vástago [mm]
5 (8)
fuerza máx. de compresión [kN]
fuerza de tracción máx. [kN]
0 (8)
presión máx. de servicio [bar]
juntas
NBR (8)
final del vástago pistón
redondeado (8)
rosca [mm]
M12x1,5 (8)
rascador
sin (8)
estanqueidad del cuerpo
arandela junta (8)
Referencia Datos CADcarrera [mm]funcionamientodiámetro del pistón [mm]diámetro del vástago [mm]
Referencia
1458001
Datos CAD
carrera [mm]
5
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
Propiedades
Referencia
1458002
Datos CAD
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
Propiedades
Referencia
1458011
Datos CAD
carrera [mm]
5
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
Propiedades
Referencia
1458012
Datos CAD
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
Propiedades
Referencia
1458101
Datos CAD
carrera [mm]
5
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
Propiedades
Referencia
1458102
Datos CAD
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
Propiedades
Referencia
1458111
Datos CAD
carrera [mm]
5
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
Propiedades
Referencia
1458112
Datos CAD
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
Propiedades
Referencia
1458001
carrera [mm]
5
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
fuerza máx. de compresión [kN]
2.5
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
500
juntas
NBR
final del vástago pistón
redondeado
rosca [mm]
M12x1,5
rascador
sin
estanqueidad del cuerpo
arandela junta
Referencia
1458002
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
fuerza máx. de compresión [kN]
2.5
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
500
juntas
NBR
final del vástago pistón
redondeado
rosca [mm]
M12x1,5
rascador
sin
estanqueidad del cuerpo
arandela junta
Referencia
1458011
carrera [mm]
5
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
fuerza máx. de compresión [kN]
2.5
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
500
juntas
NBR
final del vástago pistón
redondeado
rosca [mm]
M12x1,5
rascador
sin
estanqueidad del cuerpo
arandela junta
Referencia
1458012
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
fuerza máx. de compresión [kN]
2.5
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
500
juntas
NBR
final del vástago pistón
redondeado
rosca [mm]
M12x1,5
rascador
sin
estanqueidad del cuerpo
arandela junta
Referencia
1458101
carrera [mm]
5
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
fuerza máx. de compresión [kN]
0.8
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
160
juntas
NBR
final del vástago pistón
redondeado
rosca [mm]
M12x1,5
rascador
sin
estanqueidad del cuerpo
arandela junta
Referencia
1458102
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
fuerza máx. de compresión [kN]
0.8
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
160
juntas
NBR
final del vástago pistón
redondeado
rosca [mm]
M12x1,5
rascador
sin
estanqueidad del cuerpo
arandela junta
Referencia
1458111
carrera [mm]
5
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
fuerza máx. de compresión [kN]
0.8
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
160
juntas
NBR
final del vástago pistón
redondeado
rosca [mm]
M12x1,5
rascador
sin
estanqueidad del cuerpo
arandela junta
Referencia
1458112
carrera [mm]
10
funcionamiento
simple efecto con retroceso por muelle
diámetro del pistón [mm]
8
diámetro del vástago [mm]
5
fuerza máx. de compresión [kN]
0.8
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
160
juntas
NBR
final del vástago pistón
redondeado
rosca [mm]
M12x1,5
rascador
sin
estanqueidad del cuerpo
arandela junta
Accesorios (4)
Referencia Datos CAD Descripción
Referencia
3000036
Datos CAD
/
Descripción
Junta DELRIN 10 x 6 x 1,5 mm según hoja B1.458
Referencia
3300406
Datos CAD
Descripción
Tuerca ranurada M12 x 1,5 mm según hoja B1.458
Referencia
3300408
Datos CAD
Descripción
Tuerca hexagonal M12 x 1,5 mm plana según hoja B1.458
Referencia
3467064
Datos CAD
Descripción
Cuerpo de conexión p.1458-XXX SW 19 x 28 mm según hoja B1.458
