B1.738

Cilindros tipo bloque con cuerpo guía

Artículos y precios a petición
presión máx. de salida 500 bar cilindro tipo bloque de acero
350 bar cilindro tipo bloque de aluminio,
presión de retroceso 350 bar todas las ejecuciones
Cilindros tipo bloque con cuerpo guía
Descargas
Hoja del catálogo
ESDEENFRIT
Instrucciones de servicio
Informaciones de la serie
Descripción

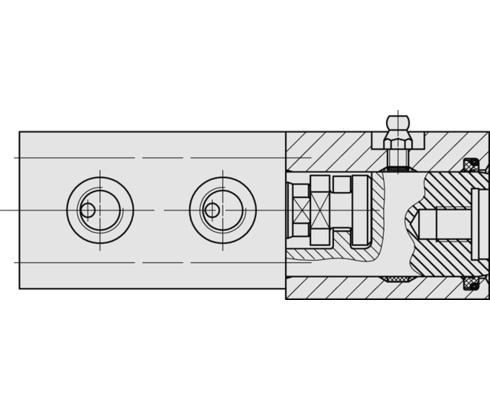

B 1.738 Cilindros tipo bloque con cuerpo guía

El bulón de sujeción templado está guiado en una guía y unido mediante un tornillo de aco­plamiento al cilindro tipo bloque adosado.

Están disponibles las ejecuciones siguientes

  • Cilindro tipo bloque según la hoja B1.5094 sin control de posición
  • Cilindro tipo bloque según la hoja B 1.552 con doble vástago para el control de posición con contactos inductivos.
  • Cilindro tipo bloque según hoja B 1.554 con pistón magnético y cuerpo de aluminio para el control de posición con sensores magnéticos.
Artículos (23)
Artículo disponible a petición
A petición, comprobaremos si el artículo está todavía disponible
tipo
cilindro tipo bloque con cuerpo guía (23)
carrera [mm]
funcionamiento
doble efecto (23)
amortiguación final
sin (23)
diámetro del pistón [mm]
diámetro del vástago [mm]
juntas
FKM (23)
fijación
orificios transversales en el cuerpo guía (23)
final del vástago pistón
conexiones hidráulicas
orificios roscados (23)
cojinete de rótula
sin (23)
presión máx. de servicio [bar]
control de posición
material del cuerpo
fuerza máx. de compresión [kN]
fuerza de tracción máx. [kN]
temperatura de servicio [°C]
-20...+200 (23)
chavetero transversal
sin (23)
collar de centraje
sin (23)
seguridad antigiro
sin (23)
inoxidable
no (23)
Referencia Datos CADtipocarrera [mm]funcionamientoamortiguación final
