Cilindros tipo bloque

Vástago del pistón con rosca exterior,
doble efecto, presión máx. de servicio 500 bar

Descargas

Hoja del catálogo

DE EN FR ES IT

Instrucciones de servicio

Informaciones de la serie

Descripción

B 1.542 Cilindros tipo bloque

Cilindros tipo bloque de doble efecto pueden utilizarse de manera universal para todos los movimientos lineales de accionamiento lineal.

El funcionamiento de doble efecto permite una seguridad elevada de funcionamiento así como tiempos de carrera exactamente calculables y repetibles.

Cilindros tipo bloque de doble efecto cuyo vástago del pistón está previsto con roscado.
Sobre la rosca exterior pueden atornillarse elementos de fijación como por ejemplo rótulas disponibles como accesorios.

Artículos (40)

Cantidad

Referencia	Datos CAD	tipo	carrera [mm]	funcionamiento	amortiguación final
Referencia 1543260L	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 50	funcionamiento doble efecto	amortiguación final sin	Propiedades
Referencia 1543261L	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 50	funcionamiento doble efecto	amortiguación final sin	Propiedades
Referencia 1543265	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 50	funcionamiento doble efecto	amortiguación final sin	Propiedades
Referencia 1543265B	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 50	funcionamiento doble efecto	amortiguación final sin	Propiedades
Referencia 1543265S	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 50	funcionamiento doble efecto	amortiguación final sin	Propiedades
Referencia 1543266	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 50	funcionamiento doble efecto	amortiguación final sin	Propiedades
Referencia 1543266B	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 50	funcionamiento doble efecto	amortiguación final sin	Propiedades
Referencia 1543266S	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 50	funcionamiento doble efecto	amortiguación final sin	Propiedades
Referencia 1544260L	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 50	funcionamiento doble efecto	amortiguación final sin	Propiedades
Referencia 1544261L	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 50	funcionamiento doble efecto	amortiguación final sin	Propiedades

Accesorios (6)

Cantidad

Referencia	Datos CAD	Descripción
Referencia 3000275	Datos CAD /	Descripción Junta tórica 8 x 1,5 mm, FKM según la hoja del catálogo B1.5091
Referencia 3000342	Datos CAD	Descripción Junta tórica 7 x 1,5 mm, NBR según la hoja del catálogo B1.5091
Referencia 3000343	Datos CAD	Descripción Junta tórica 8 x 1,5 mm, NBR según la hoja del catálogo B1.5091
Referencia 3000347	Datos CAD	Descripción Junta tórica 10 x 2 mm, NBR según la hoja del catálogo B1.5091
Referencia 3001077	Datos CAD	Descripción Junta tórica 7 x 1,5 mm, FKM según la hoja del catálogo B1.5091
Referencia 3001078	Datos CAD	Descripción Junta tórica 10 x 2 mm, FKM según la hoja del catálogo B1.5091

Ejemplos de aplicación

Accionamiento de una corredera en un molde para moldeo profundo

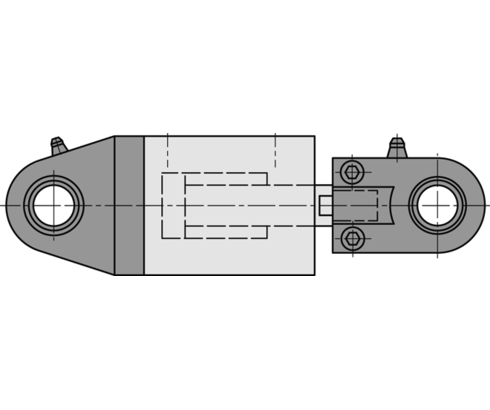

Cuando por motivos de espacio o fuerza no se pueda emplear un cilindro tipo bloque directamente, recordamos los cilindros tipo bloque con rótulas.

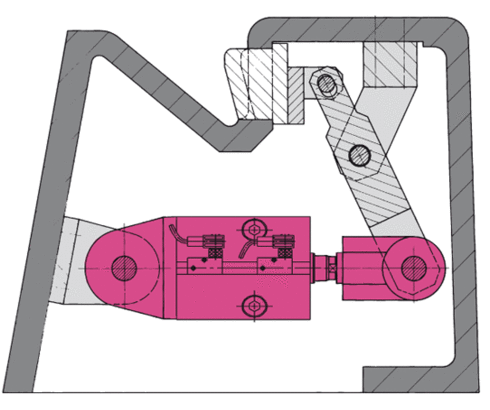

La figura muestra el accionamiento de una corredera en un molde para moldeo profundo de un depósito. El control de posición proporciona la información necesaria sobre la posición de la corredera.
