Series
B1.9405

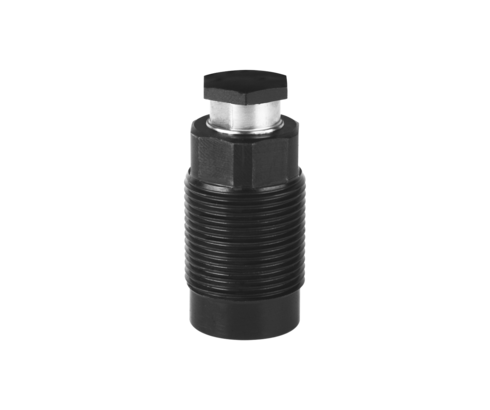

Elemento de apoyo enroscable

M 26 x 1,5, con arista rascadora metálica
3 tipos de funcionamiento
simple efecto, presión máx. de servicio 350 bar
Elemento de apoyo enroscable
Descargas
Hoja del catálogo
DEENFRESIT
Instrucciones de servicio
Informaciones de la serie
Descripción
B 1.9405 Elementos de apoyo enroscables

Los elementos hidráulicos de apoyo se utilizan para apoyar piezas a mecanizar con el fin de evitar su flexión o vibración durante la mecanización.
La construcción enroscable permite la instalación directa en el cuerpo del útil en un espacio reducido. La alimentación de aceite se efectúa a través de orificios taladrados.

En el cuerpo del elemento de apoyo enroscable un casquillo de blocaje de pared delgada está integrado, blocando anularmente al bulón de apoyo libremente móvil al recibir la presión de aceite.

Para acercar el bulón a la pieza a mecanizar existen 3 posibilidades:

  • Fuerza del muelle
  • Aire comprimido
  • Presión hidráulica combinada con la fuerza del muelle

Los elementos están protegidos por una arista rascadora metálica contra la penetración de virutas y cerrados herméticamente contra la penetración de líquidos.



Artículos (4)
funcionamiento
simple efecto (4)
presión máx. de servicio [bar]
350 (4)
juntas
NBR (4)
conexiones hidráulicas
para orificios taladrados (4)
forma del cuerpo
ejecución enroscable M26 (4)
control de posición
sin (4)
campo de presión
alta presión (4)
rascador
FKM con arista rascadora metálica (4)
aireación de la cámara del muelle
sin (4)
auto-retención
sin (4)
ejecución del bulón
con tornillo de presión (4)
presión mín. de servicio [bar]
100 (4)
temperatura máx. de servicio [°C]
80 (4)
posición inicial
avanzar
retroceso
con fuerza de muelle (4)
acercamiento
Ø bulón [mm]
16 (4)
carga máx. [kN]
4 (4)
carrera del bulón [mm]
caudal máx. [cm3/s]
fuerza de contacto del muelle [N]
15-25 (4)
fuerza de contacto por aire comprimido [N/bar]
elasticidad máx. del apoyo [µm/kN]
3 (4)
Referencia Datos CADfuncionamientopresión máx. de servicio [bar]juntasconexiones hidráulicas
Referencia
1940900
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
350
juntas
NBR
conexiones hidráulicas
para orificios taladrados
Propiedades
Referencia
1941900
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
350
juntas
NBR
conexiones hidráulicas
para orificios taladrados
Propiedades
Referencia
1942900
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
350
juntas
NBR
conexiones hidráulicas
para orificios taladrados
Propiedades
Referencia
1942925
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
350
juntas
NBR
conexiones hidráulicas
para orificios taladrados
Propiedades
Referencia
1940900
funcionamiento
simple efecto
presión máx. de servicio [bar]
350
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M26
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
80
posición inicial
avanzado
avanzar
-
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
16
carga máx. [kN]
4
carrera del bulón [mm]
6.5
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
15-25
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
3
Referencia
1941900
funcionamiento
simple efecto
presión máx. de servicio [bar]
350
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M26
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
80
posición inicial
retrocedido
avanzar
con presión de aire
retroceso
con fuerza de muelle
acercamiento
con presión de aire
Ø bulón [mm]
16
carga máx. [kN]
4
carrera del bulón [mm]
6.5
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
15-25
fuerza de contacto por aire comprimido [N/bar]
20
elasticidad máx. del apoyo [µm/kN]
3
Referencia
1942900
funcionamiento
simple efecto
presión máx. de servicio [bar]
350
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M26
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
80
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
16
carga máx. [kN]
4
carrera del bulón [mm]
6.5
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
15-25
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
3
Referencia
1942925
funcionamiento
simple efecto
presión máx. de servicio [bar]
350
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M26
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
80
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
16
carga máx. [kN]
4
carrera del bulón [mm]
15
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
15-25
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
3
Accesorios (2)
Referencia Datos CAD Descripción
Referencia
3000841
Datos CAD
/
Descripción
Arandela junta Delrin 24 x 18 x 1,5 mm según hoja B1.460
Referencia
3420395
Datos CAD
Descripción
Arandela estranguladora Ø 0,5 mm para 1942-9XX max. 350 bar, según la hoja del catálogo B1.9405
