B1.942

Elemento de apoyo enroscable

M 40 * 1,5 - presión máx. de servicio 500 bar
Elemento de apoyo enroscable
Descargas
Hoja del catálogo
DEPLENFRESIT
Instrucciones de servicio
Informaciones de la serie
Descripción

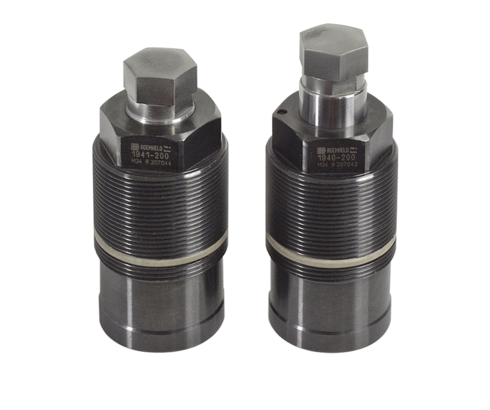

B 1.942 Elemento de apoyo enroscable

Los elementos hidráulicos de apoyo se utilizan para apoyar piezas a mecanizar con el fin de evitar su flexión o vibración durante la mecanización. La construcción enroscable permite la instalación directa en el cuerpo del útil en un espacio reducido. La alimentación de aceite se efectúa a través de orificios taladrados.

En el cuerpo del elemento de apoyo enroscable un casquillo de blocaje de pared delgada está integrado, blocando anularmente al bulón de apoyo libremente móvil al recibir la presión de aceite.

Para el acercamiento del bulón de apoyo a la pieza hay 3 posibilidades:

  • Fuerza del muelle
  • Aire comprimido
  • Presión de aceite combinada con la fuerza del muelle

Los elementos están protegidos por una arista rascadora metálica contra la penetración de virutas y cerrados herméticamente contra la penetración de líquidos. La conexión de aireación permite también la conexión de estanqueidad por aire. Hay disponible un cuerpo de conexión para orificios roscados o orificios taladrados como accesorio.

Artículos (3)
funcionamiento
simple efecto (3)
presión máx. de servicio [bar]
500 (3)
juntas
NBR (3)
conexiones hidráulicas
para orificios taladrados (3)
forma del cuerpo
ejecución enroscable M40 (3)
control de posición
sin (3)
campo de presión
alta presión (3)
rascador
FKM con arista rascadora metálica (3)
aireación de la cámara del muelle
sin (3)
auto-retención
sin (3)
ejecución del bulón
con tornillo de presión (3)
presión mín. de servicio [bar]
100 (3)
temperatura máx. de servicio [°C]
80 (3)
posición inicial
avanzar
retroceso
con fuerza de muelle (3)
acercamiento
Ø bulón [mm]
20 (3)
carga máx. [kN]
15 (3)
carrera del bulón [mm]
10 (3)
caudal máx. [cm3/s]
fuerza de contacto del muelle [N]
20-32 (3)
fuerza de contacto por aire comprimido [N/bar]
elasticidad máx. del apoyo [µm/kN]
2.7 (3)
Referencia Datos CADfuncionamientopresión máx. de servicio [bar]juntasconexiones hidráulicas
Referencia
1940201
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
Propiedades
Referencia
1941201
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
Propiedades
Referencia
1942201
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
Propiedades
Referencia
1940201
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M40
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
80
posición inicial
avanzado
avanzar
-
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
20
carga máx. [kN]
15
carrera del bulón [mm]
10
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
20-32
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
2.7
Referencia
1941201
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M40
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
80
posición inicial
retrocedido
avanzar
con presión de aire
retroceso
con fuerza de muelle
acercamiento
con presión de aire
Ø bulón [mm]
20
carga máx. [kN]
15
carrera del bulón [mm]
10
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
20-32
fuerza de contacto por aire comprimido [N/bar]
31
elasticidad máx. del apoyo [µm/kN]
2.7
Referencia
1942201
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M40
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
80
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
20
carga máx. [kN]
15
carrera del bulón [mm]
10
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
20-32
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
2.7
Accesorios (8)
Referencia Datos CAD Descripción
Referencia
0341108
Datos CAD
/
Descripción
Arandela estranguladora Ø 0,6 mm para 1942-20X con arandela junta 3002-035 máx. 500 bar, según la hoja del catálogo B1.942
Referencia
0346801
Datos CAD
Descripción
Cuerpo de conexión M40 x 1,5 mm para elemento de apoyo enroscable 1942-XXX máx. 500 bar, según la hoja del catálogo B1.942
Referencia
3000347
Datos CAD
Descripción
Junta tórica 10 x 2 mm, NBR según la hoja del catálogo B1.5091
Referencia
3001729
Datos CAD
/
Descripción
Arandela junta 38 x 30 x 2 mm, Delrin según la hoja del catálogo B1.942
Referencia
3001730
Datos CAD
/
Descripción
Anillo junta para rosca M40 x 1,5 mm, PTFE según la hoja del catálogo B1.942
Referencia
35371009
Datos CAD
Descripción
Capuchón de protección según la hoja del catálogo B1.942
Referencia
3610263
Datos CAD
Descripción
Tornillo de cierre G1/8 SW 14 x 7 mm alto máx. 500 bar, según la hoja del catálogo F9.300
Referencia
3610264
Datos CAD
Descripción
Tornillo de cierre G1/4 SW 19 x 8 mm alto máx. 500 bar, según la hoja del catálogo F9.300
Error al cargar los datos CAD. Por favor, compruebe su conexión a Internet e inténtelo de nuevo.
Atención: nuestros datos CAD son, por lo general, datos simplificados y reflejan principalmente el contorno exterior y las conexiones del producto (véase también Condiciones de uso). Consulte siempre la hoja de catálogo correspondiente para conocer las dimensiones exactas con tolerancias, en particular la información sobre orificios de montaje o accesorios como abrazaderas especiales.
