Series
B1.4842

Elemento de sujeción en taladros

Artículos y precios a petición
Ejecución adosada, sin centraje
doble efecto, para diámetro del orificio 7,8-17,7 mm
presión máx. de servicio 250 bar
Elemento de sujeción en taladros
Descargas
Hoja del catálogo
ESDEENFRIT
Instrucciones de servicio
Informaciones de la serie
Descripción
B 1.4842 Elementos de sujeción en taladros

Los elementos de sujeción en taladros son apro­piados para el blocaje de piezas a mecanizar con taladros lisos de diámetro 7,8 a 17,7 mm en las superficies de apoyo.

El elemento de sujeción en taladros es un cilin­dro de tracción de doble efecto con una pinza de sujeción intercambiable fijada a su pistón.
Los 4 segmentos de la pinza de sujeción se abren radialmente con la fuerza del muelle del bulón de sujeción piramidal. Por lo tanto la fuer­za de expansión es siempre igual, independien­temente de la presión de sujeción hidráulica.
La pieza a mecanizar se mantiene también sin presión hidráulica mediante la pinza de sujeción extendida.
Tanto la tracción hacia abajo de la pieza a meca­nizar como el desblocaje de la pinza de sujeción se controlan hidráulicamente.
Con la conexión de la estanqueidad por aire se protege la pinza de sujeción contra virutas y líquidos refrigerantes.
En la superficie templada de apoyo para la pieza a mecanizar se encuentra un orificio para el control neumático de apoyo.

Video
Artículos (12)
Artículo disponible a petición
A petición, comprobaremos si el artículo está todavía disponible
forma del cuerpo
ejecución adosada (12)
tipo
elemento de sujeción en taladros (12)
funcionamiento
doble efecto (12)
presión máx. de servicio [bar]
250 (12)
conexiones hidráulicas
conexión por junta tórica (12)
función de centraje
sin centraje (12)
diámetro de sujeción mín. [mm]
diámetro de sujeción máx. [mm]
fuerza máx. de sujeción inclinada [kN]
junta
FKM (12)
control de apoyo
neumática (12)
conexión para la estanqueidad del aire
con (12)
Referencia Datos CADtipofuncionamientopresión máx. de servicio [bar]conexiones hidráulicas
Referencia
4318121A
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
Propiedades
Referencia
4318121B
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
Propiedades
Referencia
4318121C
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
Propiedades
Referencia
4318121D
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
Propiedades
Referencia
4318121E
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
Propiedades
Referencia
4318221F
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
Propiedades
Referencia
4318221G
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
Propiedades
Referencia
4318221H
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
Propiedades
Referencia
4318221K
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
Propiedades
Referencia
4318221L
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
Propiedades
Referencia
4318121A
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución adosada
diámetro de sujeción mín. [mm]
7.8
diámetro de sujeción máx. [mm]
8.2
fuerza máx. de sujeción inclinada [kN]
5.1
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
4318121B
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución adosada
diámetro de sujeción mín. [mm]
8.3
diámetro de sujeción máx. [mm]
9.2
fuerza máx. de sujeción inclinada [kN]
5.1
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
4318121C
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución adosada
diámetro de sujeción mín. [mm]
9.3
diámetro de sujeción máx. [mm]
9.7
fuerza máx. de sujeción inclinada [kN]
5.1
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
4318121D
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución adosada
diámetro de sujeción mín. [mm]
9.8
diámetro de sujeción máx. [mm]
10.2
fuerza máx. de sujeción inclinada [kN]
5.1
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
4318121E
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución adosada
diámetro de sujeción mín. [mm]
10.3
diámetro de sujeción máx. [mm]
11.2
fuerza máx. de sujeción inclinada [kN]
5.1
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
4318221F
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución adosada
diámetro de sujeción mín. [mm]
11.3
diámetro de sujeción máx. [mm]
11.7
fuerza máx. de sujeción inclinada [kN]
9.8
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
4318221G
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución adosada
diámetro de sujeción mín. [mm]
11.8
diámetro de sujeción máx. [mm]
12.7
fuerza máx. de sujeción inclinada [kN]
9.8
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
4318221H
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución adosada
diámetro de sujeción mín. [mm]
12.8
diámetro de sujeción máx. [mm]
13.7
fuerza máx. de sujeción inclinada [kN]
9.8
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
4318221K
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución adosada
diámetro de sujeción mín. [mm]
13.8
diámetro de sujeción máx. [mm]
14.7
fuerza máx. de sujeción inclinada [kN]
9.8
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
4318221L
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución adosada
diámetro de sujeción mín. [mm]
14.8
diámetro de sujeción máx. [mm]
15.7
fuerza máx. de sujeción inclinada [kN]
9.8
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Accesorios (18)
Artículo disponible a petición
A petición, comprobaremos si el artículo está todavía disponible
Referencia Datos CAD Descripción
Referencia
0431703F
Datos CAD
/
Descripción
Juego de sujeción para elemento de sujeción en taladros tamaño 2, Ø 11,3 - 11,7 mm para elemento de sujeción en taladros 4318-2X0F según la hoja del catálogo B1.4841
Referencia
0431703G
Datos CAD
/
Descripción
Juego de sujeción para elemento de sujeción en taladros tamaño 2, Ø 11,8 - 12,7 mm para elemento de sujeción en taladros 4318-2X0G según la hoja del catálogo B1.4841
Referencia
0431703H
Datos CAD
/
Descripción
Juego de sujeción para elemento de sujeción en taladros tamaño 2, Ø 12,8 - 13,7 mm para elemento de sujeción en taladros 4318-2X0H según la hoja del catálogo B1.4841
Referencia
0431703K
Datos CAD
/
Descripción
Juego de sujeción para elemento de sujeción en taladros tamaño 2, Ø 13,8 - 14,7 mm para elemento de sujeción en taladros 4318-2X0K según la hoja del catálogo B1.4841
Referencia
0431703L
Datos CAD
/
Descripción
Juego de sujeción para elemento de sujeción en taladros tamaño 2, Ø 14,8 - 15,7 mm para elemento de sujeción en taladros 4318-2X0L según la hoja del catálogo B1.4841
Referencia
0431703M
Datos CAD
/
Descripción
Juego de sujeción para elemento de sujeción en taladros tamaño 2, Ø 15,8 - 16,7 mm para elemento de sujeción en taladros 4318-2X0M según la hoja del catálogo B1.4841
Referencia
0431703N
Datos CAD
/
Descripción
Juego de sujeción para elemento de sujeción en taladros tamaño 2, Ø 16,8 - 17,7 mm para elemento de sujeción en taladros 4318-2X0N según la hoja del catálogo B1.4841
Referencia
0431704A
Datos CAD
/
Descripción
Juego de sujeción para elemento de sujeción en taladros tamaño 1, Ø 7,8 - 8,2 mm para elemento de sujeción en taladros 4318-1X0A según la hoja del catálogo B1.4841
Referencia
0431704B
Datos CAD
/
Descripción
Juego de sujeción para elemento de sujeción en taladros tamaño 1, Ø 8,3 - 9,2 mm para elemento de sujeción en taladros 4318-1X0B según la hoja del catálogo B1.4841
Referencia
0431704C
Datos CAD
/
Descripción
Juego de sujeción para elemento de sujeción en taladros tamaño 1, Ø 9,3 - 9,7 mm para elemento de sujeción en taladros 4318-1X0C según la hoja del catálogo B1.4841

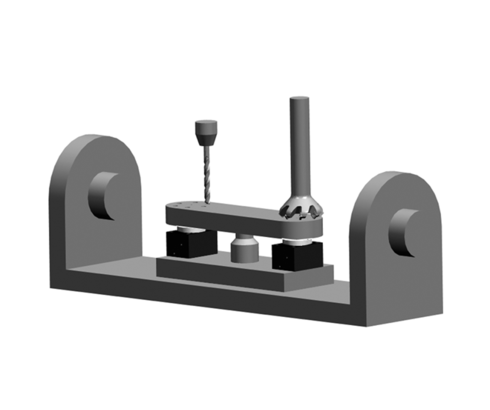

Ejemplos de aplicación
Elemento de sujeción en taladros B1.4842

Mecanizado de 5 caras de una placa - sujeción en divisor de sujeción
