Series
B1.481

Elemento de sujeción en taladros

doble efecto, a tracción
con y sin función de centraje
para diámetro del orificio 16 a 46 mm
presión máx. de servicio de 50 hasta 350 bar
Elemento de sujeción en taladros
Descargas
Hoja del catálogo
ESDEENFRIT
Instrucciones de servicio
Informaciones de la serie
Descripción

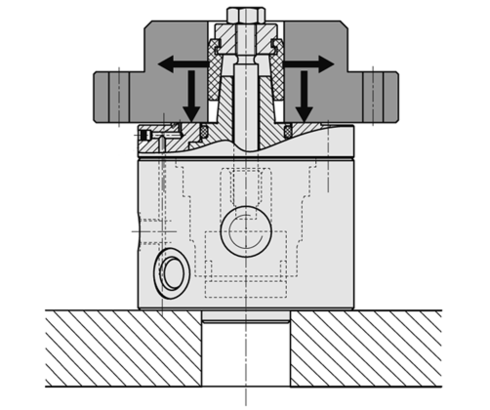

B 1.481 Elemento de sujeción en taladros

El elemento de sujeción en taladros es apropiado para el centraje y el blocaje de piezas a mecanizar con taladros lisos mecanizados de diámetros de 16 a 46 mm y con una superficie de soporte perpendicular.

El elemento de sujeción en taladros es una combinación de un cilindro de tracción doble efecto con una pinza de sujeción a segmentos, el cual tira un tirante sobre un cono. De este modo la pinza de sujeción a segmentos se ensancha radialmente al diámetro del orificio de la pieza a blocar.
Por el movimiento axial simultaneo se bloca la pieza a mecanizar contra la superficie de apoyo templada al cuerpo. La fuerza de sujeción inclinada realizable depende del factor de fricción dentro del orificio y de la presión de servicio.

Artículos (15)
forma del cuerpo
ejecución circular (15)
tipo
elemento de sujeción en taladros (15)
funcionamiento
doble efecto (15)
presión máx. de servicio [bar]
conexiones hidráulicas
orificios roscados y conexión por junta tórica (15)
función de centraje
diámetro de sujeción mín. [mm]
diámetro de sujeción máx. [mm]
fuerza máx. de sujeción inclinada [kN]
junta
FKM (15)
control de apoyo
neumática (15)
conexión para la estanqueidad del aire
sin (15)
Referencia Datos CADtipofuncionamientopresión máx. de servicio [bar]conexiones hidráulicas
Referencia
4317100
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
50
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4317110
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
50
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4317120
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
50
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4317200
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
75
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4317210
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
75
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4317220
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
75
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4317300
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
150
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4317310
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
150
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4317320
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
150
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4317400
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4317100
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
50
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
con centraje
forma del cuerpo
ejecución circular
diámetro de sujeción mín. [mm]
16
diámetro de sujeción máx. [mm]
21.9
fuerza máx. de sujeción inclinada [kN]
0.6
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
sin
Referencia
4317110
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
50
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
con compensación
forma del cuerpo
ejecución circular
diámetro de sujeción mín. [mm]
16
diámetro de sujeción máx. [mm]
21.9
fuerza máx. de sujeción inclinada [kN]
0.6
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
sin
Referencia
4317120
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
50
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución circular
diámetro de sujeción mín. [mm]
16
diámetro de sujeción máx. [mm]
21.9
fuerza máx. de sujeción inclinada [kN]
0.6
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
sin
Referencia
4317200
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
75
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
con centraje
forma del cuerpo
ejecución circular
diámetro de sujeción mín. [mm]
22
diámetro de sujeción máx. [mm]
27.9
fuerza máx. de sujeción inclinada [kN]
1.3
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
sin
Referencia
4317210
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
75
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
con compensación
forma del cuerpo
ejecución circular
diámetro de sujeción mín. [mm]
22
diámetro de sujeción máx. [mm]
27.9
fuerza máx. de sujeción inclinada [kN]
1.3
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
sin
Referencia
4317220
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
75
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución circular
diámetro de sujeción mín. [mm]
22
diámetro de sujeción máx. [mm]
27.9
fuerza máx. de sujeción inclinada [kN]
1.3
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
sin
Referencia
4317300
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
150
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
con centraje
forma del cuerpo
ejecución circular
diámetro de sujeción mín. [mm]
28
diámetro de sujeción máx. [mm]
33.9
fuerza máx. de sujeción inclinada [kN]
3.1
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
sin
Referencia
4317310
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
150
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
con compensación
forma del cuerpo
ejecución circular
diámetro de sujeción mín. [mm]
28
diámetro de sujeción máx. [mm]
33.9
fuerza máx. de sujeción inclinada [kN]
3.1
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
sin
Referencia
4317320
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
150
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución circular
diámetro de sujeción mín. [mm]
28
diámetro de sujeción máx. [mm]
33.9
fuerza máx. de sujeción inclinada [kN]
3.1
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
sin
Referencia
4317400
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
con centraje
forma del cuerpo
ejecución circular
diámetro de sujeción mín. [mm]
34
diámetro de sujeción máx. [mm]
39.9
fuerza máx. de sujeción inclinada [kN]
5.5
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
sin
Accesorios (306)
Referencia Datos CAD Descripción
Referencia
0361986
Datos CAD
Descripción
Tapón de cierre G1/8 con anillo junta para rosca con héxagono interior SW4 máx. 500 bar, según la hoja del catálogo F9.300
Referencia
0361987
Datos CAD
Descripción
Tapón de cierre G1/4 con anillo junta para rosca con héxagono interior SW6 máx. 500 bar, según la hoja del catálogo F9.300
Referencia
3000343
Datos CAD
Descripción
Junta tórica 8 x 1,5 mm, NBR según la hoja del catálogo B1.5091
Referencia
3338160
Datos CAD
Descripción
Pinza de sujeción a segmentos Ø16,0 mm según la hoja del catálogo B1.481
Referencia
3338161
Datos CAD
Descripción
Pinza de sujeción a segmentos Ø16,1 mm según la hoja del catálogo B1.481
Referencia
3338162
Datos CAD
Descripción
Pinza de sujeción a segmentos Ø16,2 mm según la hoja del catálogo B1.481
Referencia
3338163
Datos CAD
Descripción
Pinza de sujeción a segmentos Ø16,3 mm según la hoja del catálogo B1.481
Referencia
3338164
Datos CAD
Descripción
Pinza de sujeción a segmentos Ø16,4 mm según la hoja del catálogo B1.481
Referencia
3338165
Datos CAD
Descripción
Pinza de sujeción a segmentos Ø16,5 mm según la hoja del catálogo B1.481
Referencia
3338166
Datos CAD
Descripción
Pinza de sujeción a segmentos Ø16,6 mm según la hoja del catálogo B1.481
