Series
B1.4841

Elemento de sujeción en taladros

Artículos y precios a petición
Ejecución tipo bloque, sin centraje
doble efecto, para diámetro del orificio 7,8-17,7 mm
presión máx. de servicio 250 bar
Elemento de sujeción en taladros
Descargas
Hoja del catálogo
DEENFRESIT
Instrucciones de servicio
Informaciones de la serie
Descripción
B 1.4841 Elementos de sujeción en taladros

Los elementos de sujeción en taladros son apropiados para el blocaje de piezas a mecanizar con taladros lisos de diámetro 7,8 a 17,7 mm en las superficies de apoyo.

El elemento de sujeción en taladros es un cilindro de tracción de doble efecto con una pinza de sujeción intercambiable fijada a su pistón.
Los 4 segmentos de la pinza de sujeción se abren radialmente con la fuerza del muelle del bulón de sujeción piramidal. Por lo tanto la fuerza de expansión es siempre igual, independientemente de la presión de sujeción hidráulica.
La pieza a mecanizar se mantiene también sin presión hidráulica mediante la pinza de sujeción extendida.
Tanto la tracción hacia abajo de la pieza a mecanizar como el desblocaje de la pinza de sujeción se controlan hidráulicamente.
Con la conexión de la estanqueidad por aire se protege la pinza de sujeción contra virutas y líquidos refrigerantes.
En la superficie templada de apoyo para la pieza a mecanizar se encuentra un orificio para el control neumático de apoyo.

Video
Artículos (12)
Artículo disponible a petición
A petición, comprobaremos si el artículo está todavía disponible
tipo
elemento de sujeción en taladros (12)
funcionamiento
doble efecto (12)
presión máx. de servicio [bar]
250 (12)
conexiones hidráulicas
orificios roscados y conexión por junta tórica (12)
función de centraje
sin centraje (12)
forma del cuerpo
ejecución tipo bloque (12)
diámetro de sujeción mín. [mm]
diámetro de sujeción máx. [mm]
fuerza máx. de sujeción inclinada [kN]
junta
FKM (12)
control de apoyo
neumática (12)
conexión para la estanqueidad del aire
con (12)
Referencia Datos CADtipofuncionamientopresión máx. de servicio [bar]conexiones hidráulicas
Referencia
4318111A
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4318111B
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4318111C
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4318111D
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4318111E
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4318211F
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4318211G
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4318211H
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4318211K
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4318211L
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
4318111A
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución tipo bloque
diámetro de sujeción mín. [mm]
7.8
diámetro de sujeción máx. [mm]
8.2
fuerza máx. de sujeción inclinada [kN]
5.1
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
4318111B
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución tipo bloque
diámetro de sujeción mín. [mm]
8.3
diámetro de sujeción máx. [mm]
9.2
fuerza máx. de sujeción inclinada [kN]
5.1
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
4318111C
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución tipo bloque
diámetro de sujeción mín. [mm]
9.3
diámetro de sujeción máx. [mm]
9.7
fuerza máx. de sujeción inclinada [kN]
5.1
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
4318111D
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución tipo bloque
diámetro de sujeción mín. [mm]
9.8
diámetro de sujeción máx. [mm]
10.2
fuerza máx. de sujeción inclinada [kN]
5.1
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
4318111E
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución tipo bloque
diámetro de sujeción mín. [mm]
10.3
diámetro de sujeción máx. [mm]
11.2
fuerza máx. de sujeción inclinada [kN]
5.1
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
4318211F
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución tipo bloque
diámetro de sujeción mín. [mm]
11.3
diámetro de sujeción máx. [mm]
11.7
fuerza máx. de sujeción inclinada [kN]
9.8
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
4318211G
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución tipo bloque
diámetro de sujeción mín. [mm]
11.8
diámetro de sujeción máx. [mm]
12.7
fuerza máx. de sujeción inclinada [kN]
9.8
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
4318211H
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución tipo bloque
diámetro de sujeción mín. [mm]
12.8
diámetro de sujeción máx. [mm]
13.7
fuerza máx. de sujeción inclinada [kN]
9.8
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
4318211K
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución tipo bloque
diámetro de sujeción mín. [mm]
13.8
diámetro de sujeción máx. [mm]
14.7
fuerza máx. de sujeción inclinada [kN]
9.8
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
4318211L
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución tipo bloque
diámetro de sujeción mín. [mm]
14.8
diámetro de sujeción máx. [mm]
15.7
fuerza máx. de sujeción inclinada [kN]
9.8
junta
FKM
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Accesorios (22)
Artículo disponible a petición
A petición, comprobaremos si el artículo está todavía disponible
Referencia Datos CAD Descripción
Referencia
0361986
Datos CAD
Descripción
Tapón de cierre G1/8 con anillo junta para rosca con héxagono interior SW4 máx. 500 bar, según la hoja del catálogo F9.300
Referencia
0361987
Datos CAD
Descripción
Tapón de cierre G1/4 con anillo junta para rosca con héxagono interior SW6 máx. 500 bar, según la hoja del catálogo F9.300
Referencia
0431703F
Datos CAD
/
Descripción
Juego de sujeción para elemento de sujeción en taladros tamaño 2, Ø 11,3 - 11,7 mm para elemento de sujeción en taladros 4318-2X0F según la hoja del catálogo B1.4841
Referencia
0431703G
Datos CAD
/
Descripción
Juego de sujeción para elemento de sujeción en taladros tamaño 2, Ø 11,8 - 12,7 mm para elemento de sujeción en taladros 4318-2X0G según la hoja del catálogo B1.4841
Referencia
0431703H
Datos CAD
/
Descripción
Juego de sujeción para elemento de sujeción en taladros tamaño 2, Ø 12,8 - 13,7 mm para elemento de sujeción en taladros 4318-2X0H según la hoja del catálogo B1.4841
Referencia
0431703K
Datos CAD
/
Descripción
Juego de sujeción para elemento de sujeción en taladros tamaño 2, Ø 13,8 - 14,7 mm para elemento de sujeción en taladros 4318-2X0K según la hoja del catálogo B1.4841
Referencia
0431703L
Datos CAD
/
Descripción
Juego de sujeción para elemento de sujeción en taladros tamaño 2, Ø 14,8 - 15,7 mm para elemento de sujeción en taladros 4318-2X0L según la hoja del catálogo B1.4841
Referencia
0431703M
Datos CAD
/
Descripción
Juego de sujeción para elemento de sujeción en taladros tamaño 2, Ø 15,8 - 16,7 mm para elemento de sujeción en taladros 4318-2X0M según la hoja del catálogo B1.4841
Referencia
0431703N
Datos CAD
/
Descripción
Juego de sujeción para elemento de sujeción en taladros tamaño 2, Ø 16,8 - 17,7 mm para elemento de sujeción en taladros 4318-2X0N según la hoja del catálogo B1.4841
Referencia
0431704A
Datos CAD
/
Descripción
Juego de sujeción para elemento de sujeción en taladros tamaño 1, Ø 7,8 - 8,2 mm para elemento de sujeción en taladros 4318-1X0A según la hoja del catálogo B1.4841
Ejemplos de aplicación

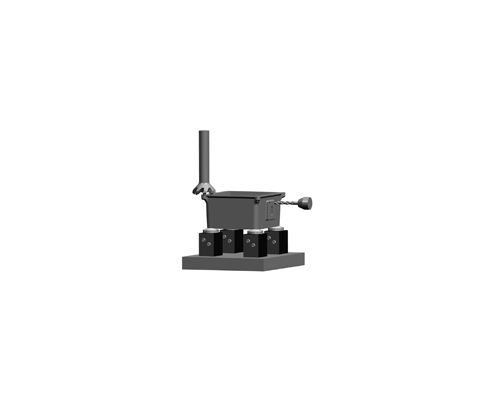

Elemento de sujeción en taladros B1.4841

Mecanizado de 5 caras de un cárter de aceite
