B1.950
Elementos de apoyo enroscables
simple efecto
presión máx. de servicio 500 bar
presión máx. de servicio 500 bar
Informaciones de la serie
Descripción

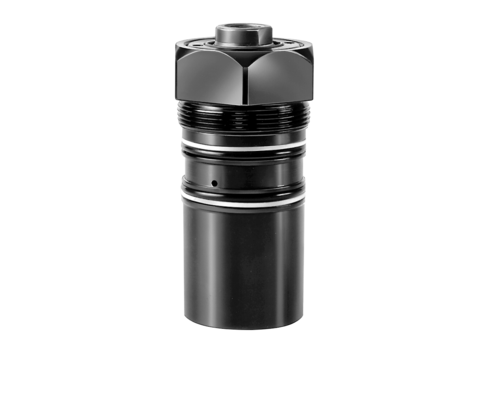

B 1.950 Elementos de apoyo enroscables
Los elementos hidráulicos de apoyo se utilizan para apoyar piezas a mecanizar con el fin de evitar su vibración o flexión durante la mecanización.
El blocaje hidráulico se efectúa junto con el blocaje hidráulico de la pieza a mecanizar o independientemente.
Existen 3 tamaños para elegir y pueden combinarse con garras giratorias según hojas
B 1.881 o B 1.892 (ver combinaciones posibles).
Artículos (9)
Cargando…
| Referencia | Datos CAD | funcionamiento | presión máx. de servicio [bar] | juntas | conexiones hidráulicas | |
|---|---|---|---|---|---|---|
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
|
Cargando…
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M45
control de posición
sin
campo de presión
alta presión
rascador
FKM
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con rosca interior
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
avanzado
avanzar
-
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
20
carga máx. [kN]
16.8
carrera del bulón [mm]
12
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
15-25
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
4
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M45
control de posición
sin
campo de presión
alta presión
rascador
FKM
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con rosca interior
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
retrocedido
avanzar
con presión de aire
retroceso
con fuerza de muelle
acercamiento
con presión de aire
Ø bulón [mm]
20
carga máx. [kN]
16.8
carrera del bulón [mm]
12
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
15-25
fuerza de contacto por aire comprimido [N/bar]
31
elasticidad máx. del apoyo [µm/kN]
4
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M45
control de posición
sin
campo de presión
alta presión
rascador
FKM
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con rosca interior
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
20
carga máx. [kN]
16.8
carrera del bulón [mm]
12
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
15-25
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
4
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M60
control de posición
sin
campo de presión
alta presión
rascador
FKM
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con rosca interior
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
avanzado
avanzar
-
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
32
carga máx. [kN]
42
carrera del bulón [mm]
16
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
30-60
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
3
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M60
control de posición
sin
campo de presión
alta presión
rascador
FKM
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con rosca interior
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
retrocedido
avanzar
con presión de aire
retroceso
con fuerza de muelle
acercamiento
con presión de aire
Ø bulón [mm]
32
carga máx. [kN]
42
carrera del bulón [mm]
16
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
30-60
fuerza de contacto por aire comprimido [N/bar]
80
elasticidad máx. del apoyo [µm/kN]
3
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M60
control de posición
sin
campo de presión
alta presión
rascador
FKM
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con rosca interior
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
32
carga máx. [kN]
42
carrera del bulón [mm]
16
caudal máx. [cm3/s]
35
fuerza de contacto del muelle [N]
30-60
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
3
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M90
control de posición
sin
campo de presión
alta presión
rascador
FKM
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con rosca interior
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
avanzado
avanzar
-
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
50
carga máx. [kN]
102
carrera del bulón [mm]
20
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
50-100
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
2
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M90
control de posición
sin
campo de presión
alta presión
rascador
FKM
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con rosca interior
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
retrocedido
avanzar
con presión de aire
retroceso
con fuerza de muelle
acercamiento
con presión de aire
Ø bulón [mm]
50
carga máx. [kN]
102
carrera del bulón [mm]
20
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
50-100
fuerza de contacto por aire comprimido [N/bar]
196
elasticidad máx. del apoyo [µm/kN]
2
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M90
control de posición
sin
campo de presión
alta presión
rascador
FKM
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con rosca interior
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
50
carga máx. [kN]
102
carrera del bulón [mm]
20
caudal máx. [cm3/s]
100
fuerza de contacto del muelle [N]
50-100
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
2
Accesorios (8)
| Referencia | Datos CAD | Descripción |
|---|---|---|
|
Referencia
|
Descripción
Juego de juntas exteriores para 1883-1X2/-2X2,
1893-XX1(M)/-XX2(M) y 1953-001
según la hoja del catálogo S0.001
|
|
|
Referencia
|
Descripción
Juego de juntas exteriores para 1953-000/-002
según la hoja del catálogo S0.001
|
|
|
Referencia
|
Descripción
Juego de juntas exteriores para 1885-1X2/-2X2,
1895-XX1(M)/-XX2(M), 1895-XX1VXX35
y 1955-001
según la hoja del catálogo S0.001
|
|
|
Referencia
|
Descripción
Juego de juntas exteriores para 1955-000/-012
según la hoja del catálogo S0.001
|
|
|
Referencia
|
Descripción
Juego de juntas exteriores para 1887-1X2/-2X2,
1897-XX1(M)/-XX2(M), 1897-XX1VXX35
y 1957-001
según la hoja del catálogo S0.001
|
|
|
Referencia
|
Descripción
Juego de juntas exteriores para 1957-000/-012
según la hoja del catálogo S0.001
|
|
|
Referencia
|
Datos CAD
|
Descripción
Tornillo de presión M16 x 20 mm
de forma redondeada
según la hoja del catálogo G3.800
|
|
Referencia
|
Datos CAD
|
Descripción
Tornillo de presión M12 x 12 mm
de forma redondeada
según la hoja del catálogo G3.800
|
