Series
B1.9470
Elementos de apoyo enroscables
con arista rascadora metálica
simple efecto, presión máx. de servicio 70 bar
simple efecto, presión máx. de servicio 70 bar
Informaciones de la serie
Descripción

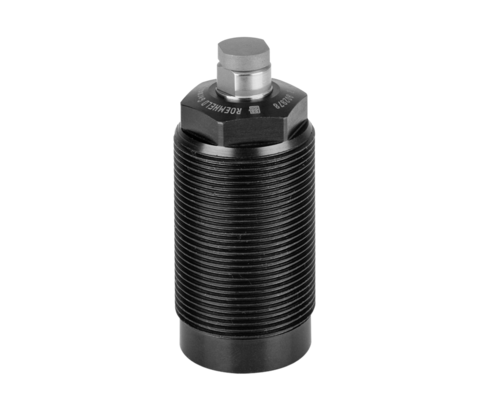

B 1.9470 Elementos de apoyo enroscables
Los elementos hidráulicos de apoyo se utilizan para apoyar piezas a mecanizar con el fin de evitar su flexión o vibración durante la mecanización. Esta serie ofrece fuerzas de apoyo muy elevadas ya que con 70 bar y puede ser conectada directamente a la hidráulica de baja presión de la máquina-herramienta.
El bulón de apoyo sale hidráulicamente por un pequeño pistón y se acerca a la pieza por la fuerza del muelle. El muelle de compresión es fácil de cambiar. El blocaje del bulón de apoyo se hace a través de un casquillo ranurado mediante un pistón hidráulico anular y cónico, la fuerza de blocaje se transmite por una cubierta a bolas de fricción mínima.
El desblocaje y retroceso del bulón de apoyo se hace por fuerza de muelle.
Artículos (6)
Cargando…
| Referencia | Datos CAD | funcionamiento | presión máx. de servicio [bar] | juntas | conexiones hidráulicas | |
|---|---|---|---|---|---|---|
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
|
Cargando…
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M26
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
80
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
10
carga máx. [kN]
3
carrera del bulón [mm]
6.5
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
3,7-9,5
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
9
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M26
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
80
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
10
carga máx. [kN]
1
carrera del bulón [mm]
5
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
3,7-6,6
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
10
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M30
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
80
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
12
carga máx. [kN]
4
carrera del bulón [mm]
8
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
7-12
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
6
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M30
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
80
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
12
carga máx. [kN]
2
carrera del bulón [mm]
6
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
5,8-10,9
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
8.5
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M36
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
80
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
15
carga máx. [kN]
5.5
carrera del bulón [mm]
8
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
9,7-14,8
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
6
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M45
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
80
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
16
carga máx. [kN]
10
carrera del bulón [mm]
10
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
8,5-14,8
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
3.5
Accesorios (16)
| Referencia | Datos CAD | Descripción |
|---|---|---|
|
Referencia
|
Datos CAD
|
Descripción
Cuerpo de protección para 1947-100
max. 70 bar, según la hoja del catálogo B1.9470
|
|
Referencia
|
Datos CAD
|
Descripción
Cuerpo de protección para 1947-200
max. 70 bar, según la hoja del catálogo B1.9470
|
|
Referencia
|
Datos CAD
|
Descripción
Cuerpo de protección para 1947-300
max. 70 bar, según la hoja del catálogo B1.9470
|
|
Referencia
|
Datos CAD
|
Descripción
Cuerpo de protección para 1947-400
max. 70 bar, según la hoja del catálogo B1.9470
|
|
Referencia
|
Descripción
Junta tórica 8 x 1,5 mm, FKM
según la hoja del catálogo B1.5091
|
|
|
Referencia
|
Datos CAD
|
Descripción
Junta tórica 7 x 1,5 mm, NBR
según la hoja del catálogo B1.5091
|
|
Referencia
|
Descripción
Junta tórica 6 x 1,5 mm
según la hoja del catálogo B1.9470
|
|
|
Referencia
|
Descripción
Junta tórica 25,12 x 1,78 mm
según la hoja del catálogo B1.9470
|
|
|
Referencia
|
Descripción
Junta tórica 4 x 1,5 mm
según la hoja del catálogo B1.9470
|
|
|
Referencia
|
Descripción
Junta tórica 21,95 x 1,78 mm
según la hoja del catálogo B1.9470
|
