Series
H4.305

Elementos de centraje y de sujeción

2 y 3 puntos
accionamiento hidráulico
doble efecto
presión máx. de servicio 250 bar
Elementos de centraje y de sujeción
Descargas
Hoja del catálogo
ESDEENFRIT
Instrucciones de servicio
Informaciones de la serie
Descripción

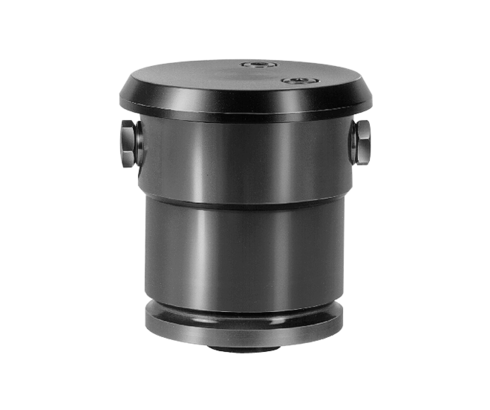

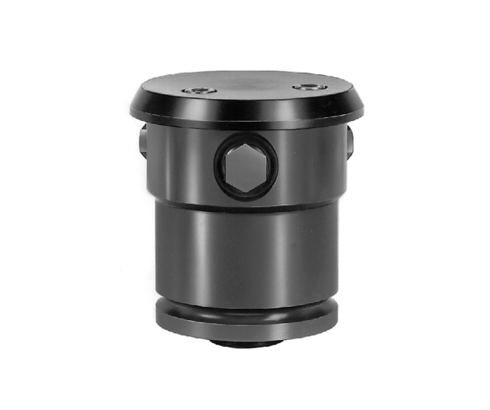

H 4.305 Elemento de centraje y de sujeción

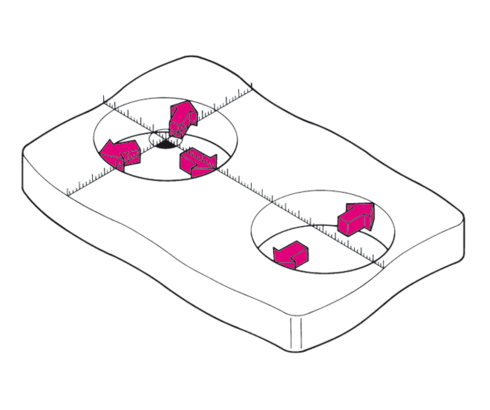

Piezas a mecanizar con orificios y aperturas fundidos o mecanizados pueden ser libremente montados sobre estos elementos de centraje y de sujeción y ser posicionados o blocados de manera autocentrante para su mecanización. Con una combinación bien estudiada de elementos a 2 y 3 puntos se pueden evitar tensiones dañosas y resolver completamente problemas de sujeción.

Las diversas posibilidades de fijación y de conexión permiten su utilización en muchísimas aplicaciones. La adaptación exacta a los diámetros de sujeción necesarios se hace por medio de tamaños diferentes y tornillos de presión correspondientes.

Artículos (48)
10
  • 10
  • 25
  • 50
carrera de sujeción [mm]
Todos
  • Todos
  • 2.5 (18)
  • 3 (10)
  • 4.5 (6)
  • 6 (6)
  • 8 (8)
fuerza máx. de sujeción [kN]
Todos
  • Todos
  • 10 (18)
  • 17 (6)
  • 28 (6)
  • 44 (8)
  • 7 (10)
tipo
elemento de centraje circular (48)
funcionamiento
doble efecto (48)
control de las posiciones finales
no (48)
presión máx. de servicio [bar]
250 (48)
juntas
NBR (48)
conexiones hidráulicas
para orificios taladrados (48)
conexión para la estanqueidad del aire
no (48)
Ø bulón [mm]
Todos
  • Todos
  • 12 (10)
  • 14 (24)
  • 18 (6)
  • 22 (8)
elemento
blocaje del interior/exterior
blocaje del interior (48)
control de contacto
no (48)
Ø de sujeción [mm]
Todos
  • Todos
  • 109-120 (2)
  • 119-130 (2)
  • 130-145 (2)
  • 141-156 (2)
  • 152-167 (2)
  • 163-177 (2)
  • 25-29 (2)
  • 28-32 (2)
  • 32-36 (2)
  • 36-40 (2)
  • 39-43 (2)
  • 42-46 (2)
  • 45-49 (2)
  • 48-52 (2)
  • 51-55 (2)
  • 54-59 (2)
  • 58-63 (2)
  • 62-67 (2)
  • 67-72 (2)
  • 71-76 (2)
  • 76-84 (2)
  • 83-91 (2)
  • 90-98 (2)
  • 98-109 (2)
Referencia Datos CADtipofuncionamientocontrol de las posiciones finalespresión máx. de servicio [bar]
Referencia
4312000
Datos CAD
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
Propiedades
Referencia
4312001
Datos CAD
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
Propiedades
Referencia
4312002
Datos CAD
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
Propiedades
Referencia
4312025
Datos CAD
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
Propiedades
Referencia
4312026
Datos CAD
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
Propiedades
Referencia
4312027
Datos CAD
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
Propiedades
Referencia
4312050
Datos CAD
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
Propiedades
Referencia
4312051
Datos CAD
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
Propiedades
Referencia
4312052
Datos CAD
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
Propiedades
Referencia
4312053
Datos CAD
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
Propiedades
Referencia
4312000
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
juntas
NBR
conexiones hidráulicas
para orificios taladrados
conexión para la estanqueidad del aire
no
carrera de sujeción [mm]
2.5
fuerza máx. de sujeción [kN]
10
Ø bulón [mm]
14
elemento
elemento a 2 puntos
blocaje del interior/exterior
blocaje del interior
control de contacto
no
Ø de sujeción [mm]
25-29
Referencia
4312001
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
juntas
NBR
conexiones hidráulicas
para orificios taladrados
conexión para la estanqueidad del aire
no
carrera de sujeción [mm]
2.5
fuerza máx. de sujeción [kN]
10
Ø bulón [mm]
14
elemento
elemento a 2 puntos
blocaje del interior/exterior
blocaje del interior
control de contacto
no
Ø de sujeción [mm]
28-32
Referencia
4312002
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
juntas
NBR
conexiones hidráulicas
para orificios taladrados
conexión para la estanqueidad del aire
no
carrera de sujeción [mm]
2.5
fuerza máx. de sujeción [kN]
10
Ø bulón [mm]
14
elemento
elemento a 2 puntos
blocaje del interior/exterior
blocaje del interior
control de contacto
no
Ø de sujeción [mm]
32-36
Referencia
4312025
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
juntas
NBR
conexiones hidráulicas
para orificios taladrados
conexión para la estanqueidad del aire
no
carrera de sujeción [mm]
2.5
fuerza máx. de sujeción [kN]
10
Ø bulón [mm]
14
elemento
elemento a 3 puntos
blocaje del interior/exterior
blocaje del interior
control de contacto
no
Ø de sujeción [mm]
25-29
Referencia
4312026
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
juntas
NBR
conexiones hidráulicas
para orificios taladrados
conexión para la estanqueidad del aire
no
carrera de sujeción [mm]
2.5
fuerza máx. de sujeción [kN]
10
Ø bulón [mm]
14
elemento
elemento a 3 puntos
blocaje del interior/exterior
blocaje del interior
control de contacto
no
Ø de sujeción [mm]
28-32
Referencia
4312027
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
juntas
NBR
conexiones hidráulicas
para orificios taladrados
conexión para la estanqueidad del aire
no
carrera de sujeción [mm]
2.5
fuerza máx. de sujeción [kN]
10
Ø bulón [mm]
14
elemento
elemento a 3 puntos
blocaje del interior/exterior
blocaje del interior
control de contacto
no
Ø de sujeción [mm]
32-36
Referencia
4312050
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
juntas
NBR
conexiones hidráulicas
para orificios taladrados
conexión para la estanqueidad del aire
no
carrera de sujeción [mm]
2.5
fuerza máx. de sujeción [kN]
10
Ø bulón [mm]
14
elemento
elemento a 2 puntos
blocaje del interior/exterior
blocaje del interior
control de contacto
no
Ø de sujeción [mm]
36-40
Referencia
4312051
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
juntas
NBR
conexiones hidráulicas
para orificios taladrados
conexión para la estanqueidad del aire
no
carrera de sujeción [mm]
2.5
fuerza máx. de sujeción [kN]
10
Ø bulón [mm]
14
elemento
elemento a 2 puntos
blocaje del interior/exterior
blocaje del interior
control de contacto
no
Ø de sujeción [mm]
39-43
Referencia
4312052
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
juntas
NBR
conexiones hidráulicas
para orificios taladrados
conexión para la estanqueidad del aire
no
carrera de sujeción [mm]
2.5
fuerza máx. de sujeción [kN]
10
Ø bulón [mm]
14
elemento
elemento a 2 puntos
blocaje del interior/exterior
blocaje del interior
control de contacto
no
Ø de sujeción [mm]
42-46
Referencia
4312053
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
no
presión máx. de servicio [bar]
250
juntas
NBR
conexiones hidráulicas
para orificios taladrados
conexión para la estanqueidad del aire
no
carrera de sujeción [mm]
2.5
fuerza máx. de sujeción [kN]
10
Ø bulón [mm]
14
elemento
elemento a 2 puntos
blocaje del interior/exterior
blocaje del interior
control de contacto
no
Ø de sujeción [mm]
45-49
Accesorios (22)
10
  • 10
  • 25
  • 50
Referencia Datos CAD Descripción
Referencia
0352762
Datos CAD
Descripción
Tuerca a bolas para 4312-0XX/-1XX según la hoja del catálogo H4.300
Referencia
0352763
Datos CAD
Descripción
Tuerca a bolas para 4312-2XX según la hoja del catálogo H4.300
Referencia
0352765
Datos CAD
Descripción
Tuerca a bolas para 4312-3XX según la hoja del catálogo H4.300
Referencia
3000340
Datos CAD
/
Descripción
Junta tórica 5 x 1,5 mm según la hoja del catálogo C2.320
Referencia
3000342
Datos CAD
Descripción
Junta tórica 7 x 1,5 mm, NBR según la hoja del catálogo B1.5091
Referencia
3000343
Datos CAD
Descripción
Junta tórica 8 x 1,5 mm, NBR según la hoja del catálogo B1.5091
Referencia
3000663
Datos CAD
/
Descripción
Junta tórica 17,17 x 1,78 mm según la hoja del catálogo H4.305
Referencia
3000769
Datos CAD
/
Descripción
Junta tórica 26 x 2 mm según la hoja del catálogo H4.305
Referencia
3000944
Datos CAD
/
Descripción
Junta tórica 40,95 x 2,62 mm según la hoja del catálogo H4.305
Referencia
3001238
Datos CAD
/
Descripción
Junta tórica 33,05 x 1,78 mm según la hoja del catálogo H4.305
