Descripción
F 9.440 Elementos de conexión múltiples

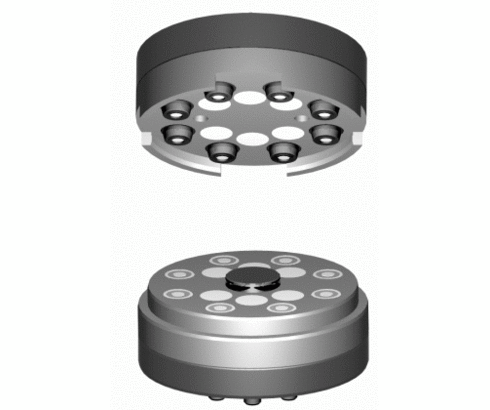

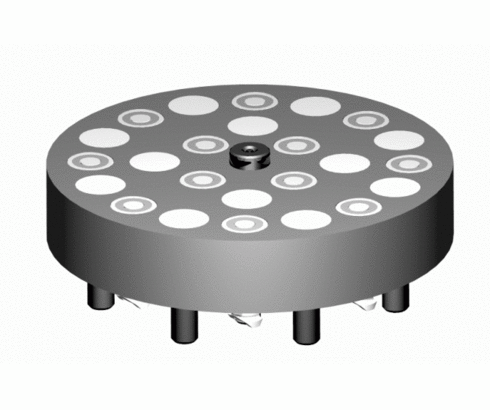

El elemento de conexión múltiple es una modificación de los elementos de conexión enroscables según hoja F 9.428. Está com­puesto de dos partes: la boquilla y el mecanismo de conexión. Este último ofrece la ventaja que presenta una superficie frontal completamente plana en posición de des conexión, lo que permite la limpieza fácil mediante el sistema de soplado integrado. Con estos elementos de conexión se pueden conectar y desconectar líneas con y sin presión. El mecanismo de conexión y la boquilla pueden equiparse o ampliarse con una línea suplemen­taria (DN 3) para el paso de aire, agua o aceite hidráulico (elementos de conexión individuales ver hoja F 9.428).

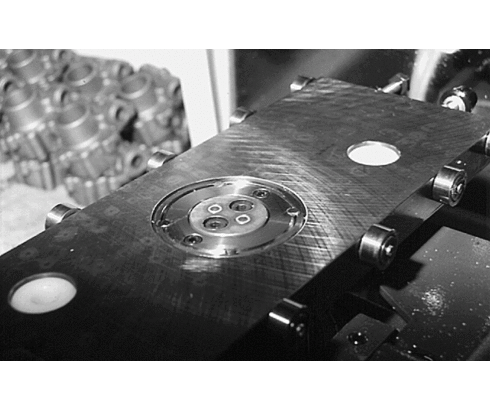

Los elementos de conexión múltiples para el montaje empotrado en placas se utilizan sobre todo en centros de mecanizado modernos y máquinas especiales (p.ej. máquinas de ciclo giratorio). Sirven para conectar la mesa de la máquina y la paleta o la paleta y el útil. Los medios de alimentación son aceite, aire comprimido o también el vacío. Gracias a las condiciones de montaje redu ci das, pueden realizarse varios puntos de conexión en un espacio muy reducido mediante el elemento de conexión múltiple. Por lo general se montan los elementos de conexión en el centro de la mesa de la máquina, de la mesa giratoria, del puesto de preparación y de la paleta.

Artículos (12)
Cargando...
tipo
ejecución
ejecución insertable (12)
presión máx. de servicio [bar]
300 (12)
componente
paso nominal [mm]
dimensiones exteriores [mm]
acoplamiento
material
acero (12)
carrera de conexión [mm]
caudal máx. [l/min]
Referencia Datos CADtipoejecuciónpresión máx. de servicio [bar]componente
Referencia
Datos CAD
tipo
elemento de conexión de 4 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
mecanismo de conexión
Propiedades
Referencia
Datos CAD
tipo
elemento de conexión de 4 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
boquilla
Propiedades
Referencia
Datos CAD
tipo
elemento de conexión de 4 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
mecanismo de conexión
Propiedades
Referencia
Datos CAD
tipo
elemento de conexión de 4 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
boquilla
Propiedades
Referencia
Datos CAD
tipo
elemento de conexión de 4 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
mecanismo de conexión
Propiedades
Referencia
Datos CAD
tipo
elemento de conexión de 4 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
boquilla
Propiedades
Referencia
Datos CAD
tipo
elemento de conexión de 2 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
mecanismo de conexión
Propiedades
Referencia
Datos CAD
tipo
elemento de conexión de 2 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
boquilla
Propiedades
Referencia
Datos CAD
tipo
elemento de conexión de 2 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
mecanismo de conexión
Propiedades
Referencia
Datos CAD
tipo
elemento de conexión de 2 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
boquilla
Propiedades
Cargando...
Referencia
tipo
elemento de conexión de 4 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
mecanismo de conexión
paso nominal [mm]
5
dimensiones exteriores [mm]
Ø 74 d9
acoplamiento
conexión sin presión
material
acero
carrera de conexión [mm]
4.5
caudal máx. [l/min]
12
Referencia
tipo
elemento de conexión de 4 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
boquilla
paso nominal [mm]
5
dimensiones exteriores [mm]
Ø 74 d9
acoplamiento
conexión sin presión
material
acero
carrera de conexión [mm]
4.5
caudal máx. [l/min]
12
Referencia
tipo
elemento de conexión de 4 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
mecanismo de conexión
paso nominal [mm]
5
dimensiones exteriores [mm]
Ø 74 d9
acoplamiento
conexión con presión
material
acero
carrera de conexión [mm]
4.5
caudal máx. [l/min]
12
Referencia
tipo
elemento de conexión de 4 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
boquilla
paso nominal [mm]
5
dimensiones exteriores [mm]
Ø 74 d9
acoplamiento
conexión con presión
material
acero
carrera de conexión [mm]
4.5
caudal máx. [l/min]
12
Referencia
tipo
elemento de conexión de 4 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
mecanismo de conexión
paso nominal [mm]
8
dimensiones exteriores [mm]
Ø 105 f7
acoplamiento
conexión con presión
material
acero
carrera de conexión [mm]
7.4
caudal máx. [l/min]
35
Referencia
tipo
elemento de conexión de 4 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
boquilla
paso nominal [mm]
8
dimensiones exteriores [mm]
Ø 105 f7
acoplamiento
conexión con presión
material
acero
carrera de conexión [mm]
7.4
caudal máx. [l/min]
35
Referencia
tipo
elemento de conexión de 2 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
mecanismo de conexión
paso nominal [mm]
5
dimensiones exteriores [mm]
Ø 64 d9
acoplamiento
conexión con presión
material
acero
carrera de conexión [mm]
4.5
caudal máx. [l/min]
12
Referencia
tipo
elemento de conexión de 2 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
boquilla
paso nominal [mm]
5
dimensiones exteriores [mm]
Ø 64 d9
acoplamiento
conexión con presión
material
acero
carrera de conexión [mm]
4.5
caudal máx. [l/min]
12
Referencia
tipo
elemento de conexión de 2 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
mecanismo de conexión
paso nominal [mm]
5
dimensiones exteriores [mm]
Ø 64 d9
acoplamiento
conexión sin presión
material
acero
carrera de conexión [mm]
4.5
caudal máx. [l/min]
12
Referencia
tipo
elemento de conexión de 2 vías
ejecución
ejecución insertable
presión máx. de servicio [bar]
300
componente
boquilla
paso nominal [mm]
5
dimensiones exteriores [mm]
Ø 64 d9
acoplamiento
conexión sin presión
material
acero
carrera de conexión [mm]
4.5
caudal máx. [l/min]
12

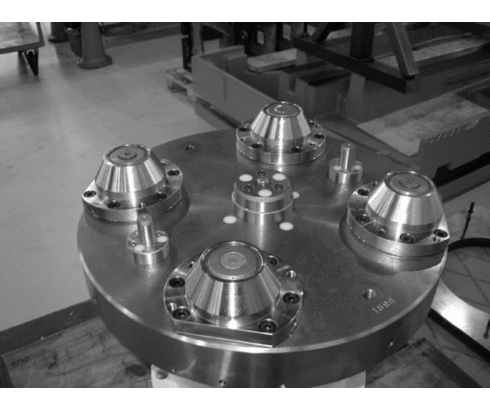

Ejemplos de aplicación

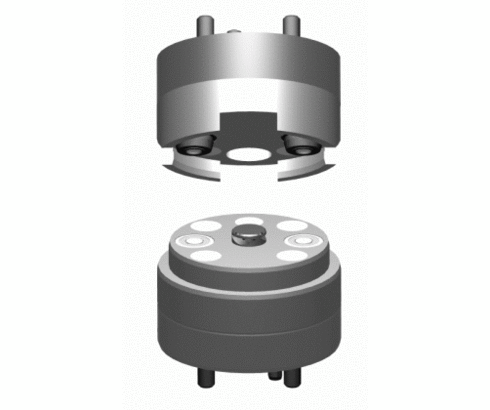

Elementos de conexión múltiples F9.440

elemento de conexión de 2 vías

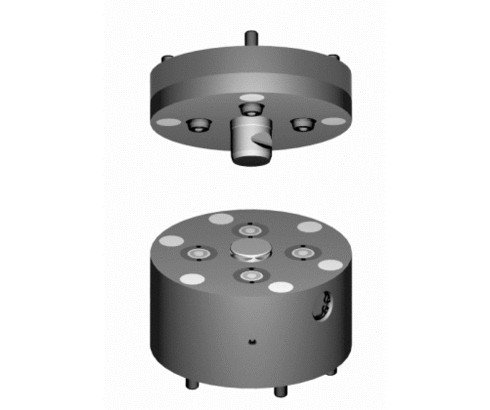

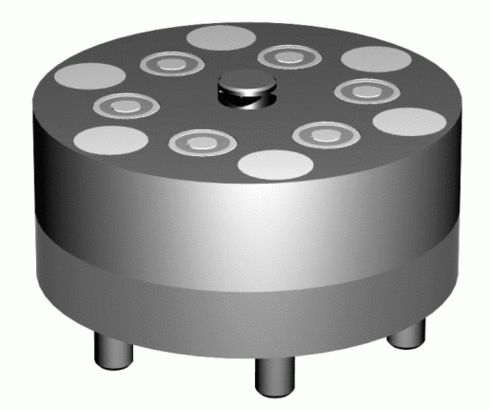

Elementos de conexión múltiples F9.440

elemento de conexión de 4 vías
