B1.485

Elementos de sujeción en taladros

ejecución tipo bloque excéntrica
para diámetro del orificio 6,6-13,8 mm
doble efecto, presión máx. de servicio 250 bar
Elementos de sujeción en taladros
Descargas
Hoja del catálogo
Instrucciones de servicio
Informaciones de la serie
Descripción
B 1.485 Elemento de sujeción en taladros

Los elementos de sujeción en taladros patentados son particularmente apropiados para el posicionado y el blocaje de piezas a mecanizar con orificios entre un diámetro de 6,6 y 13,8 mm en la superficie de apoyo.
La pieza a mecanizar se pone directamente sobre el elemento de sujeción en taladros, de manera que las demás superficies estén libres para el mecanizado de 5 caras. Por su construcción estrecha y excéntrica, el elemento de sujeción en taladros puede ser colocado muy cerca del contorno de la pieza a mecanizar.
Las variantes con centraje y compensación pueden compensar fuerzas transversales. Según la carga elementos de sujeción suplementarios pueden ser necesarios, ya que la fuerza de sujeción axial es relativamente baja.

En el cuerpo del elemento de sujeción en taladros un cilindro hidráulico doble efecto está instalado. El pistón acciona a través de un pasador cilíndrico el bulón de arrastre, dispuesto de manera excéntrica en el borde exterior del cuerpo, en el cual el tornillo de sujeción está atornillado.
El anillo de apriete está centrado sobre un casquillo cónico y mantenido por la cabeza del tornillo de sujeción.
El tornillo de sujeción está asegurado por medio de un recubrimiento de la rosca contra desatornillo. La conexión de la estanqueidad por aire impide la penetración de líquidos y virutas.

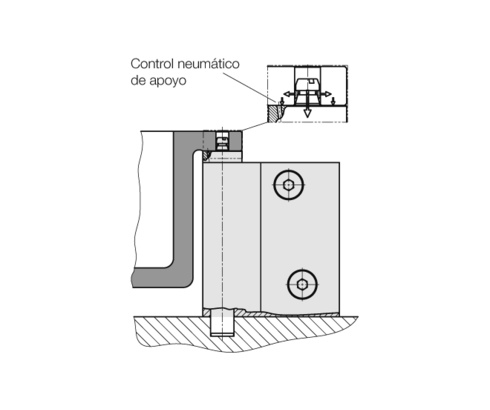

elemento de sujeción en taladros B1.485
elemento de sujeción en taladros B1.485
Artículos (12)
Cargando...
tipo
elemento de sujeción en taladros (12)
funcionamiento
doble efecto (12)
presión máx. de servicio [bar]
250 (12)
conexiones hidráulicas
orificios roscados y conexión por junta tórica (12)
función de centraje
forma del cuerpo
ejecución tipo bloque excéntrico (12)
diámetro de sujeción mín. [mm]
diámetro de sujeción máx. [mm]
fuerza máx. de sujeción inclinada [kN]
junta
NBR (12)
control de apoyo
neumática (12)
conexión para la estanqueidad del aire
con (12)
Referencia Datos CADtipofuncionamientopresión máx. de servicio [bar]conexiones hidráulicas
Referencia
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
Datos CAD
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Cargando...
Referencia
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
con centraje
forma del cuerpo
ejecución tipo bloque excéntrico
diámetro de sujeción mín. [mm]
6.6
diámetro de sujeción máx. [mm]
6.8
fuerza máx. de sujeción inclinada [kN]
3.8
junta
NBR
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
con centraje
forma del cuerpo
ejecución tipo bloque excéntrico
diámetro de sujeción mín. [mm]
9
diámetro de sujeción máx. [mm]
9.2
fuerza máx. de sujeción inclinada [kN]
3.8
junta
NBR
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
con compensación
forma del cuerpo
ejecución tipo bloque excéntrico
diámetro de sujeción mín. [mm]
6.6
diámetro de sujeción máx. [mm]
6.8
fuerza máx. de sujeción inclinada [kN]
3.8
junta
NBR
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
con compensación
forma del cuerpo
ejecución tipo bloque excéntrico
diámetro de sujeción mín. [mm]
9
diámetro de sujeción máx. [mm]
9.2
fuerza máx. de sujeción inclinada [kN]
3.8
junta
NBR
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución tipo bloque excéntrico
diámetro de sujeción mín. [mm]
6.6
diámetro de sujeción máx. [mm]
6.8
fuerza máx. de sujeción inclinada [kN]
3.8
junta
NBR
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
sin centraje
forma del cuerpo
ejecución tipo bloque excéntrico
diámetro de sujeción mín. [mm]
9
diámetro de sujeción máx. [mm]
9.2
fuerza máx. de sujeción inclinada [kN]
3.8
junta
NBR
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
con centraje
forma del cuerpo
ejecución tipo bloque excéntrico
diámetro de sujeción mín. [mm]
11
diámetro de sujeción máx. [mm]
11.3
fuerza máx. de sujeción inclinada [kN]
6.3
junta
NBR
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
con centraje
forma del cuerpo
ejecución tipo bloque excéntrico
diámetro de sujeción mín. [mm]
13.5
diámetro de sujeción máx. [mm]
13.8
fuerza máx. de sujeción inclinada [kN]
6.3
junta
NBR
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
con compensación
forma del cuerpo
ejecución tipo bloque excéntrico
diámetro de sujeción mín. [mm]
11
diámetro de sujeción máx. [mm]
11.3
fuerza máx. de sujeción inclinada [kN]
6.3
junta
NBR
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Referencia
tipo
elemento de sujeción en taladros
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
conexiones hidráulicas
orificios roscados y conexión por junta tórica
función de centraje
con compensación
forma del cuerpo
ejecución tipo bloque excéntrico
diámetro de sujeción mín. [mm]
13.5
diámetro de sujeción máx. [mm]
13.8
fuerza máx. de sujeción inclinada [kN]
6.3
junta
NBR
control de apoyo
neumática
conexión para la estanqueidad del aire
con
Accesorios (14)
Referencia Datos CAD Descripción
Referencia
Datos CAD
/
Descripción
Anillo de apriete + tornillo de sujeción campo de sujeción Ø 6,6 - 6,8 mm según la hoja del catálogo B1.485
Referencia
Datos CAD
/
Descripción
Anillo de apriete + tornillo de sujeción campo de sujeción Ø 9,0 - 9,2 mm según la hoja del catálogo B1.485
Referencia
Datos CAD
/
Descripción
Anillo de apriete + tornillo de sujeción campo de sujeción Ø 11,0 - 11,3 mm según la hoja del catálogo B1.485
Referencia
Datos CAD
/
Descripción
Anillo de apriete + tornillo de sujeción campo de sujeción Ø 13,5 - 13,8 mm según la hoja del catálogo B1.485
Referencia
Datos CAD
Descripción
Junta tórica 8 x 1,5 mm, NBR según la hoja del catálogo B1.5091
Referencia
Datos CAD
/
Descripción
Casquillo de regulación campo de sujeción Ø 6,6 - 6,8 mm según la hoja del catálogo B1.485
Referencia
Datos CAD
/
Descripción
Casquillo de regulación campo de sujeción Ø 9,0 - 9,2 mm según la hoja del catálogo B1.485
Referencia
Datos CAD
/
Descripción
Casquillo de regulación campo de sujeción Ø 11,0 - 11,3 mm según la hoja del catálogo B1.485
Referencia
Datos CAD
/
Descripción
Casquillo de regulación campo de sujeción Ø 13,5 - 13,8 mm según la hoja del catálogo B1.485
Referencia
Datos CAD
/
Descripción
Anillo de apriete campo de sujeción Ø 9,0 - 9,2 mm según la hoja del catálogo B1.485
