Garras giratorias con mecanismo de giro reforzado

ejecución insertable, control de posición opcional
doble efecto, presión máx. de servicio 350 bar

Descargas

Hoja del catálogo

DE EN FR ES IT

Instrucciones de servicio

Informaciones de la serie

Descripción

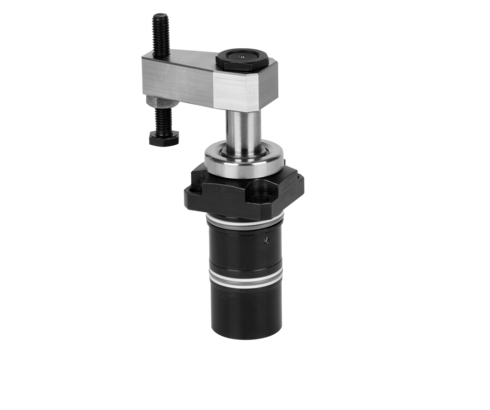

B 1.852 Garras giratorias con mecanismo de giro robusto

Las garras giratorias hidráulicas se utilizan para la sujeción de piezas, si los puntos de sujeción deben de quedar libres durante la carga y descarga. Gracias al mecanismo de giro robusto estas garras giratorias son especialmente apropiadas para:

Sistemas de fabricación completamente automáticos
Útiles de sujeción con carga de las piezas mediante sistemas de manipulación
Caminos de transferencia
Sistemas de prueba y de ensayo para motores, cajas de engranajes y ejes
Lineas de montaje
Máquinas de mecanizado especiales

La garra giratoria hidráulica es un cilindro a tracción. Una parte de la carrera total se utiliza para el giro del pistón (carrera de giro). La relación favorable de las superficies (pistón/vástago del pistón) permite elevadas fuerzas de sujeción con presiones de aceite relativamente bajas. En el caso de grandes caudales la velocidad de giro está limitada por un obturador de estrangulación en la conexión de blocaje. Lo que permite el blocaje uniforme de varias garras giratorias con la alimentación de aceite a través de unorificio común. Gracias al mecanismo de giro robusto la posición angular de la brida de sujeción queda mantenida después de una colisión suave con la pieza a mecanizar durante la carga y la descarga. También una colisión durante el proceso de sujeción no es crítica.

El rascador FKM normalizado tiene una gran estabilidad química contra emulsiones refrigerantes y de corte. El rascador metálico opcional protege el rascador FKM contra deterioro mecánico por virutas grandes o calientes. Este consiste en una arandela rascadora radialmente flotante y una arandela de retención. El rascador metálico está disponible completamente montado ("M") o como accesorio para un montaje posterior.

Ejecución sin tapa en la base
En aras de una longitud corta se ha prescindido de la tapa en la base. El pistón toca el fondo del orificio empotrable.

Artículos (232)

Cantidad

Referencia	Datos CAD	funcionamiento	diámetro del pistón [mm]	diámetro del vástago [mm]	fuerza de tracción máx. [kN]
Referencia 1843F000023	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 16	fuerza de tracción máx. [kN] 7.5	Propiedades
Referencia 1843F000023M	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 16	fuerza de tracción máx. [kN] 7.5	Propiedades
Referencia 1843F015L23	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 16	fuerza de tracción máx. [kN] 7.5	Propiedades
Referencia 1843F015L23M	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 16	fuerza de tracción máx. [kN] 7.5	Propiedades
Referencia 1843F015R23	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 16	fuerza de tracción máx. [kN] 7.5	Propiedades
Referencia 1843F015R23M	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 16	fuerza de tracción máx. [kN] 7.5	Propiedades
Referencia 1843F020L23	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 16	fuerza de tracción máx. [kN] 7.5	Propiedades
Referencia 1843F020L23M	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 16	fuerza de tracción máx. [kN] 7.5	Propiedades
Referencia 1843F020R23	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 16	fuerza de tracción máx. [kN] 7.5	Propiedades
Referencia 1843F020R23M	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 16	fuerza de tracción máx. [kN] 7.5	Propiedades

Accesorios (27)

Cantidad

Referencia	Datos CAD	Descripción
Referencia 0184003	Datos CAD	Descripción Escuadra completa para serie 1843 según la hoja del catálogo B1.852
Referencia 0184004	Datos CAD	Descripción Escuadra completa para serie 1844 según la hoja del catálogo B1.852
Referencia 0184005	Datos CAD	Descripción Escuadra completa para serie 1845, 1846 y 1847 según la hoja del catálogo B1.852
Referencia 0341100	Datos CAD /	Descripción Rascador metálico para diámetro del vástago 32 mm según la hoja del catálogo B1.852
Referencia 0341104	Datos CAD /	Descripción Rascador metálico para diámetro del vástago 16 mm según la hoja del catálogo B1.852
Referencia 0341105	Datos CAD /	Descripción Rascador metálico para diámetro del vástago 25 mm según la hoja del catálogo B1.852
Referencia 0341107	Datos CAD	Descripción Rascador metálico para diámetro del vástago 20 mm según la hoja del catálogo B1.852
Referencia 0353921	Datos CAD	Descripción Control de posición neumático para el montaje adosado, paso nominal 2 mm campo de conmutación de 2 a 9 mm máx. 10 bar, según la hoja del catálogo B1.852
Referencia 0353937	Datos CAD	Descripción Control de posición neumático para el montaje adosado, paso nominal 2 mm campo de conmutación de 2 a 10 mm máx. 10 bar, según la hoja del catálogo B1.852
Referencia 0354152	Datos CAD	Descripción Brida de sujeción con tornillo de presión para serie 1843 máx. 350 bar, según la hoja del catálogo B1.852
