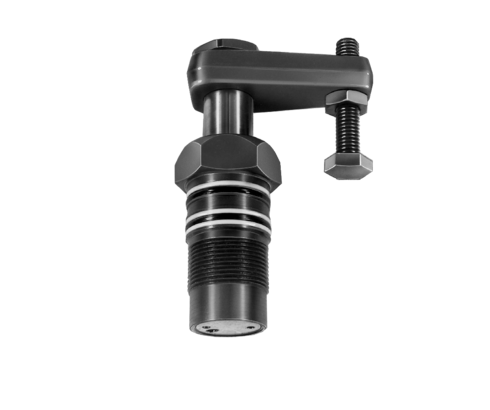

Garras giratorias enroscables

con dispositivo de seguridad de giro
simple y doble efecto, presión máx. de servicio 500 bar

Descargas

Hoja del catálogo

DE EN FR ES IT

Instrucciones de servicio

Informaciones de la serie

Descripción

B 1.891 Garras giratorias con dispositivo de seguridad de giro

La aplicación de las garras hidráulicas es muy apro pidada para dispositivos en los cuales los puntos de sujeción deban quedar libres durante la carga y descarga de las piezas.

Esta ejecución permite el empleo de garras giratorias también en condiciones de espacio muy restringido. La garra giratoria enroscable puede roscarse directa mente en el dispositivo hasta el hexágono. La alimen tación del aceite se efectúa a través de dos orificios taladrados.
Se dispone de las tres posibilidades de conexión siguientes:

1. Conexión simple
Utilizando un sola garra giratoria, ambas conexiones pueden taladrarse directamente.

2. Conexión en serie
Si se quiere utilizar garras giratorias puestas en serie, se debe observar la disposición indicada a la derecha respetando las dimensiones de los taladros. En lugar del tapón de estanqueidad expansible también puede utilizarse un tapón de cierre roscado G 1/4 (referencia 3610 006).

3. Cuerpo de conexión
El cuerpo de conexión disponible como accesorio permite la fijación por tornillos y la conexión individual de las garras giratorias enroscables mediante racores y tubos.

Los ángulos de giro normales son 45°, 60° y 90° ±2°.
Angulo de giro especial sobre demanda

Otras variantes, como p.ej. versiones con rascador metálico, sobre demanda. El montaje de estas bridas puede efectuarse en cualquier posición angular. En todos tipos, el vástago del pistón está equipado por un rascador de suciedad y tienen un dispositivo de seguridad de giro que enclava todos los 180°. Esto es la posición inicial para el movimiento giratorio.

Artículos (14)

Cantidad

Referencia	Datos CAD	funcionamiento	diámetro del pistón [mm]	diámetro del vástago [mm]	fuerza de tracción máx. [kN]
Referencia 1881102	Datos CAD	funcionamiento simple efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 20	fuerza de tracción máx. [kN] 5	Propiedades
Referencia 1881122	Datos CAD	funcionamiento simple efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 20	fuerza de tracción máx. [kN] 5	Propiedades
Referencia 1881132	Datos CAD	funcionamiento simple efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 20	fuerza de tracción máx. [kN] 5	Propiedades
Referencia 1881202	Datos CAD	funcionamiento simple efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 20	fuerza de tracción máx. [kN] 5	Propiedades
Referencia 1881222	Datos CAD	funcionamiento simple efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 20	fuerza de tracción máx. [kN] 5	Propiedades
Referencia 1881232	Datos CAD	funcionamiento simple efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 20	fuerza de tracción máx. [kN] 5	Propiedades
Referencia 1881242	Datos CAD	funcionamiento simple efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 20	fuerza de tracción máx. [kN] 5	Propiedades
Referencia 1891101	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 20	fuerza de tracción máx. [kN] 5	Propiedades
Referencia 1891121	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 20	fuerza de tracción máx. [kN] 5	Propiedades
Referencia 1891131	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 23	diámetro del vástago [mm] 20	fuerza de tracción máx. [kN] 5	Propiedades

Accesorios (8)

Cantidad

Referencia	Datos CAD	Descripción
Referencia 0131530	Datos CAD /	Descripción Juego de juntas exteriores para 1881-1X2/-2X2 y 1891-1X1/-2X1 según la hoja del catálogo S0.001
Referencia 0354000	Datos CAD	Descripción Brida articulada completa para 18X3-XXX con soporte, material: GGG-40 máx. 500 bar, según la hoja del catálogo B1.880
Referencia 0354001	Datos CAD	Descripción Brida de sujeción para 18X3-XXX con rosca, material: 42CrMo4 máx. 200 bar, según la hoja del catálogo B1.880
Referencia 0354131	Datos CAD	Descripción Brida articulada doble completa para 18X3-XXX con soporte, material: GGG-40 máx. 500 bar, según la hoja del catálogo B1.880
Referencia 3300394	Datos CAD /	Descripción Tapón de estanqueidad expansible Ø 4 mm según la hoja del catálogoB1.891
Referencia 3467143	Datos CAD /	Descripción Cuerpo de conexión para 1891-X01 65 x 45 x 70 mm conexión por orificios roscados G1/4 según la hoja del catálogo B1.891
Referencia 3548159	Datos CAD	Descripción Brida de sujeción corta 18X3-XXX 42CrV4 bonificado máx. 500 bar, según la hoja del catálogo B1.881
Referencia 3921016	Datos CAD	Descripción Brida de sujeción completa para 18X3-XXX sin rosca, material: 42CrMo4 máx. 200 bar, según la hoja del catálogo B1.880
