Descripción

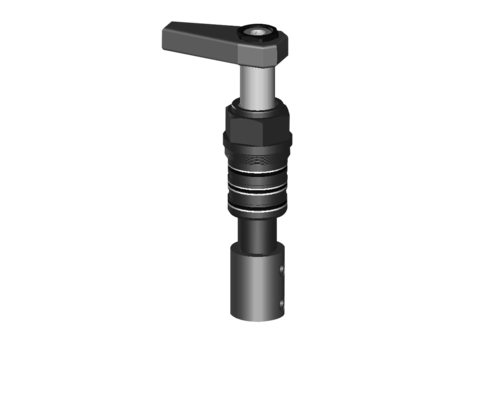

B 1.8921 Garras giratorias con mecanismo de giro reforzado

La aplicación de las garras hidráulicas es muy apropiada para dispositivos en los cuales los puntos de sujeción deban quedar libres durante la carga y descarga de las piezas. Gracias al mecanismo robusto de giro y el vástago de conmutación prolongado, estas garras giratorias son particularmente indicadas para

  • Útiles de sujeción con carga de las herramientas mediante sistemas de manipulación
  • Trenes de transferencia
  • Sistemas de prueba y de ensayo para motores, cajas de engranajes, ejes, etc.
  • Sistemas de fabricación completamente automáticos
  • Líneas de montaje


Esta serie es un desarollo posterior de las garras giratorias probadas de ROEMHELD con el fin de mejorar la seguridad de proceso en sistemas combinados de sujeción.
Las características más importantes son:

1. Eliminación del dispositivo de seguridad de giro
En el caso de una colisión suave con la brida de sujeción durante la carga y la descarga del útil, la posición angular de la brida queda mantenida. También el peso de la brida de sujeción o una velocidad de giro más elevada son menos importantes.

2. Mecanismo de giro reforzado
El mecanismo de giro reforzado puede soportar una colisión de la brida de sujeción con la pieza durante el blocaje hasta una presión de 100 bar.

3. Rascador FKM
Tiene una gran estabilidad química al utilizar líquidos refrigerantes agresivos.

4. Diversas formas de cuerpos
Brida abajo: hoja B 1.8811
Brida arriba: hoja B 1.8801

Artículos (56)
Cargando...
funcionamiento
doble efecto (56)
diámetro del pistón [mm]
diámetro del vástago [mm]
fuerza de tracción máx. [kN]
presión máx. de servicio [bar]
500 (56)
juntas
NBR (56)
conexiones hidráulicas
para orificios taladrados (56)
forma del cuerpo
ejecución enroscable (56)
control de posición
campo de presión
alta presión (56)
carrera de sujeción [mm]
vástago prolongado pasante
fuerza máx. de sujeción [kN]
mecanismo de giro
reforzado (56)
dispositivo de seguridad de giro
sin (56)
Interrogación del
ángulo de giro [°]
sentido de giro
carrera de giro [mm]
carrera total [mm]
material del rascador
alojamiento para la brida de sujeción
cono 1:10 (56)
Referencia Datos CADfuncionamientodiámetro del pistón [mm]diámetro del vástago [mm]fuerza de tracción máx. [kN]
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
40
diámetro del vástago [mm]
32
fuerza de tracción máx. [kN]
22.6
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
40
diámetro del vástago [mm]
32
fuerza de tracción máx. [kN]
22.6
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
40
diámetro del vástago [mm]
32
fuerza de tracción máx. [kN]
22.6
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
40
diámetro del vástago [mm]
32
fuerza de tracción máx. [kN]
22.6
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
40
diámetro del vástago [mm]
32
fuerza de tracción máx. [kN]
22.6
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
40
diámetro del vástago [mm]
32
fuerza de tracción máx. [kN]
22.6
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
40
diámetro del vástago [mm]
32
fuerza de tracción máx. [kN]
22.6
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
40
diámetro del vástago [mm]
32
fuerza de tracción máx. [kN]
22.6
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
40
diámetro del vástago [mm]
32
fuerza de tracción máx. [kN]
22.6
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
40
diámetro del vástago [mm]
32
fuerza de tracción máx. [kN]
22.6
Propiedades
Cargando...
Referencia
funcionamiento
doble efecto
diámetro del pistón [mm]
40
diámetro del vástago [mm]
32
fuerza de tracción máx. [kN]
22.6
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable
control de posición
sin
campo de presión
alta presión
carrera de sujeción [mm]
22
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
16.5
mecanismo de giro
reforzado
dispositivo de seguridad de giro
sin
Interrogación del
sin
ángulo de giro [°]
90
sentido de giro
derecha
carrera de giro [mm]
13
carrera total [mm]
35
material del rascador
FKM
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
doble efecto
diámetro del pistón [mm]
40
diámetro del vástago [mm]
32
fuerza de tracción máx. [kN]
22.6
presión máx. de servicio [bar]
