Series
B1.480

Módulo enroscable hidráulico

a tracción, simple y doble efecto
con bulón antigiro
presión máx. de servicio 500 bar
Módulo enroscable hidráulico
Descargas
Hoja del catálogo
DEENFRESIT
Instrucciones de servicio
Informaciones de la serie
Descripción
B 1.480 Módulo enroscable hidráulico

El módulo enroscable hidráulico, a tracción ha sido desarrollado para enroscarlo en:

  • cuerpos normalizados
  • cuerpos del útil o bloques
  • placas base de útiles
    o placas intermedias para paletas
    o mesas de la máquina



Artículos (2)
tipo
módulo enroscable hidráulico (2)
funcionamiento
simple y doble efecto (2)
presión máx. de servicio [bar]
500 (2)
conexiones hidráulicas
para orificios taladrados (2)
función de centraje
sin centraje (2)
forma del cuerpo
ejecución enroscable (2)
diámetro de sujeción mín. [mm]
dependiente del alojamiento (2)
diámetro de sujeción máx. [mm]
dependiente del alojamiento (2)
fuerza máx. de sujeción inclinada [kN]
24.5 (2)
junta
NBR (2)
control de apoyo
sin (2)
conexión para la estanqueidad del aire
sin (2)
Referencia Datos CADtipofuncionamientopresión máx. de servicio [bar]conexiones hidráulicas
Referencia
1574811
Datos CAD
tipo
módulo enroscable hidráulico
funcionamiento
simple y doble efecto
presión máx. de servicio [bar]
500
conexiones hidráulicas
para orificios taladrados
Propiedades
Referencia
1574812
Datos CAD
tipo
módulo enroscable hidráulico
funcionamiento
simple y doble efecto
presión máx. de servicio [bar]
500
conexiones hidráulicas
para orificios taladrados
Propiedades
Referencia
1574811
tipo
módulo enroscable hidráulico
funcionamiento
simple y doble efecto
presión máx. de servicio [bar]
500
conexiones hidráulicas
para orificios taladrados
función de centraje
sin centraje
forma del cuerpo
ejecución enroscable
diámetro de sujeción mín. [mm]
dependiente del alojamiento
diámetro de sujeción máx. [mm]
dependiente del alojamiento
fuerza máx. de sujeción inclinada [kN]
24.5
junta
NBR
control de apoyo
sin
conexión para la estanqueidad del aire
sin
Referencia
1574812
tipo
módulo enroscable hidráulico
funcionamiento
simple y doble efecto
presión máx. de servicio [bar]
500
conexiones hidráulicas
para orificios taladrados
función de centraje
sin centraje
forma del cuerpo
ejecución enroscable
diámetro de sujeción mín. [mm]
dependiente del alojamiento
diámetro de sujeción máx. [mm]
dependiente del alojamiento
fuerza máx. de sujeción inclinada [kN]
24.5
junta
NBR
control de apoyo
sin
conexión para la estanqueidad del aire
sin
Ejemplos de aplicación

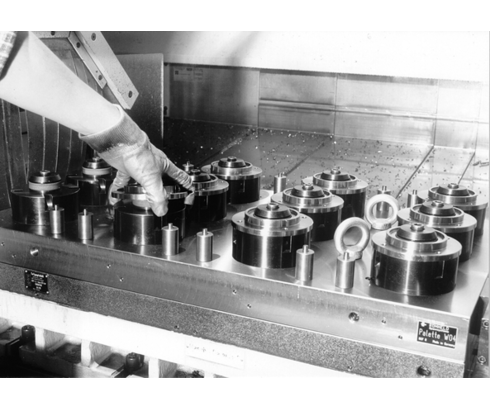

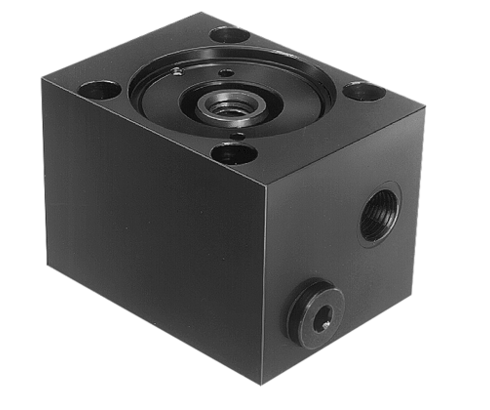

Módulos enroscables hidráulicos B1.480

La instalación de módulos de sujeción hidráulica en la placa base de un dispositivo de sujeción múltiple.

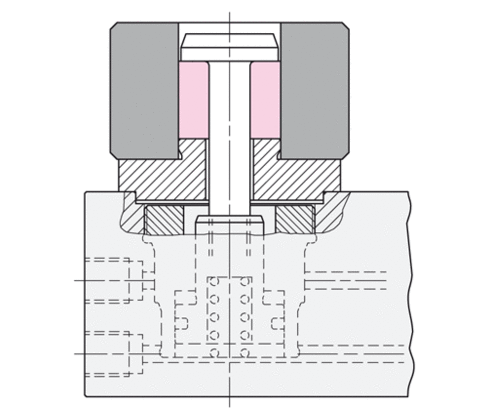

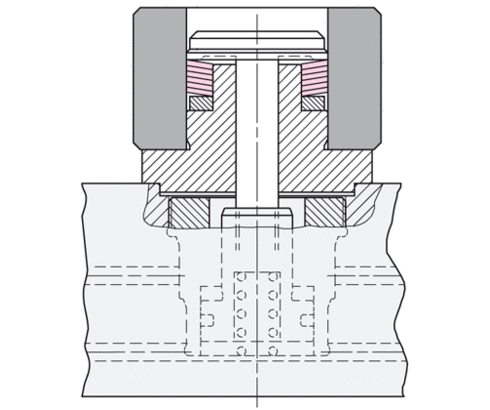

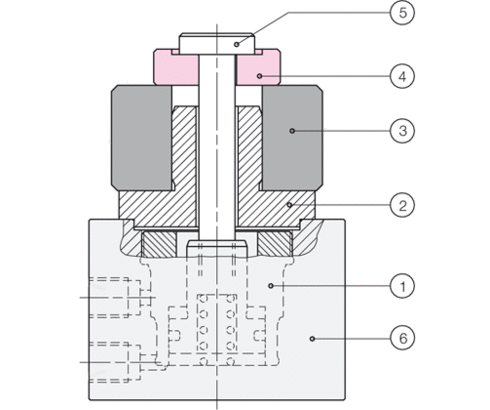

La transmisión de la fuerza de sujeción se efectúa mediante un elemento tensor de muelle elástico Ø 50 x Ø 17 x 32 mm de espesor. Las piezas a mecanizar se centran mediante la cabeza de la brida de alojamiento. En un tal dispositivo no se necesita ni una llave para tuercas ni la utilización de una arandela partida para efectuar la sujeción.
