B1.827

Mordazas compactas

ejecución insertable
control de posición neumático opcional
doble efecto, presión máx. de servicio 250 bar
Mordazas compactas
Descargas
Hoja del catálogo
DEPLENFRESIT
Instrucciones de servicio
Informaciones de la serie
Descripción
B 1.827 Mordazas compactas

Las mordazas compactas están previstas para la aplicación en útiles de sujeción hidráulicos con alimentación de aceite a través de orificios taladrados en el cuerpo del útil.
Gracias al espacio necesario reducido, la mordaza compacta es especialmente apropiada para útiles de sujeción con espacio reducido para la instalación de elementos de sujeción hidráulicos.
Un hueco en la pieza a mecanizar un poco más ancho que la palanca de sujeción es suficiente como zona de sujeción.

Aplicaciones típicas son:

  • Dispositivos de sujeción con volteo en máquinas de mecanizado horizontal y vertical
  • Útiles de sujeción para el mecanizado por varios lados y el mecanizado completo
  • Útiles de sujeción múltiples con muchas piezas a mecanizar dispuestas muy juntas
  • Sistemas de prueba y de ensayo para motores, cajas de engranajes, etc.
  • Lineas de montaje


Descripción
La mordaza compacta hidráulica es un cilindro a tracción de doble efecto. Una parte de la carrera lineal se utiliza para el giro de la palanca de sujeción sobre la pieza a mecanizar.
La ejecución con tapa se introduce en el orificio abierto y permite así la altura de construcción más pequeña.
La ejecución sin tapa necesita un orificio taladrado ciego cerrado.

Video
Artículos (72)
tipo
mordaza compacta (72)
funcionamiento
doble efecto (72)
presión máx. de servicio [bar]
juntas
NBR y PUR (72)
conexiones hidráulicas
para orificios taladrados (72)
forma del cuerpo
control de posición
campo de presión
alta presión (72)
palanca de sujeción
carrera de sujeción [mm]
vástago prolongado pasante
sin (72)
fuerza máx. de sujeción [kN]
arista rascadora metálica
con (72)
Referencia Datos CADtipofuncionamientopresión máx. de servicio [bar]juntas
Referencia
1801110
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Referencia
1801110A
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Referencia
1801110B
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Referencia
1801111
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Referencia
1801111A
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Referencia
1801111B
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Referencia
1801130
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Referencia
1801130A
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Referencia
1801130B
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Referencia
1801131
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Referencia
1801110
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable con tapa
control de posición
con control neumático de sujeción
campo de presión
alta presión
palanca de sujeción
palanca de sujeción corta
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Referencia
1801110A
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable con tapa
control de posición
con control neumática de desblocaje
campo de presión
alta presión
palanca de sujeción
palanca de sujeción corta
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Referencia
1801110B
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable con tapa
control de posición
sin
campo de presión
alta presión
palanca de sujeción
palanca de sujeción corta
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Referencia
1801111
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable sin tapa
control de posición
con control neumático de sujeción
campo de presión
alta presión
palanca de sujeción
palanca de sujeción corta
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Referencia
1801111A
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable sin tapa
control de posición
con control neumática de desblocaje
campo de presión
alta presión
palanca de sujeción
palanca de sujeción corta
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Referencia
1801111B
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable sin tapa
control de posición
sin
campo de presión
alta presión
palanca de sujeción
palanca de sujeción corta
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Referencia
1801130
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable con tapa
control de posición
con control neumático de sujeción
campo de presión
alta presión
palanca de sujeción
palanca de sujeción larga, no mecanizada
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Referencia
1801130A
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable con tapa
control de posición
con control neumática de desblocaje
campo de presión
alta presión
palanca de sujeción
palanca de sujeción larga, no mecanizada
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Referencia
1801130B
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable con tapa
control de posición
sin
campo de presión
alta presión
palanca de sujeción
palanca de sujeción larga, no mecanizada
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Referencia
1801131
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución insertable sin tapa
control de posición
con control neumático de sujeción
campo de presión
alta presión
palanca de sujeción
palanca de sujeción larga, no mecanizada
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Accesorios (18)
Referencia Datos CAD Descripción
Referencia
3468381
Datos CAD
Descripción
Cuerpo de conexión para 1801-1X0 para mordaza compacta tamaño 1 conexiones: 2xG1/8, 1xM5 según la hoja del catálogo B1.827
Referencia
3468382
Datos CAD
Descripción
Cuerpo de conexión para 1802-1X0 para mordaza compacta tamaño 2 conexiones: 2xG1/8, 1xM5 según la hoja del catálogo B1.827
Referencia
3468383
Datos CAD
Descripción
Cuerpo de conexión para 1803-1X0 para mordaza compacta tamaño 3 conexiones: 2xG1/8, 1xM5 según la hoja del catálogo B1.827
Referencia
3468384
Datos CAD
Descripción
Cuerpo de conexión para 1804-1X0 para mordaza compacta tamaño 4 conexiones: 2xG1/8, 1xM5 según la hoja del catálogo B1.827
Referencia
35481071
Datos CAD
Descripción
Palanca de sujeción larga (pieza bruta) para mordaza compacta tamaño 1 según la hoja del catálogo B1.827
Referencia
35481072
Datos CAD
Descripción
Palanca de sujeción larga (pieza bruta) para mordaza compacta tamaño 2 según la hoja del catálogo B1.827
Referencia
35481073
Datos CAD
Descripción
Palanca de sujeción larga (pieza bruta) para mordaza compacta tamaño 3 según la hoja del catálogo B1.827
Referencia
35481074
Datos CAD
Descripción
Palanca de sujeción larga (pieza bruta) para mordaza compacta tamaño 4 según la hoja del catálogo B1.827
Referencia
35481121
Datos CAD
Descripción
Palanca de sujeción corta para mordaza compacta tamaño 1 según la hoja del catálogo B1.827
Referencia
35481122
Datos CAD
Descripción
Palanca de sujeción corta para mordaza compacta tamaño 2 según la hoja del catálogo B1.827

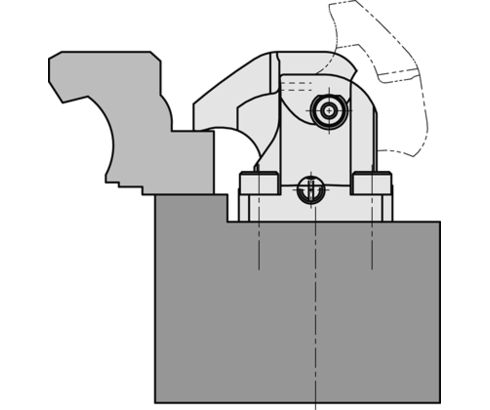

Ejemplos de aplicación
mordaza compacta B1.827

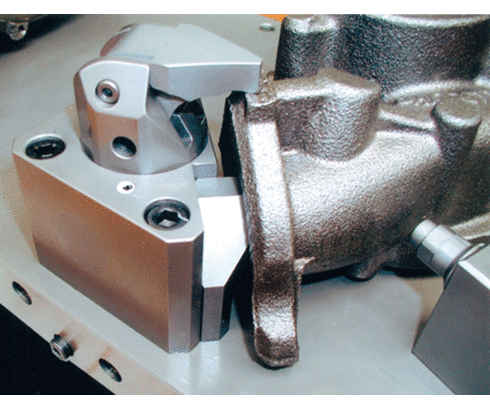

Blocaje de una pieza fundida

Error al cargar los datos CAD. Por favor, compruebe su conexión a Internet e inténtelo de nuevo.
