Descripción

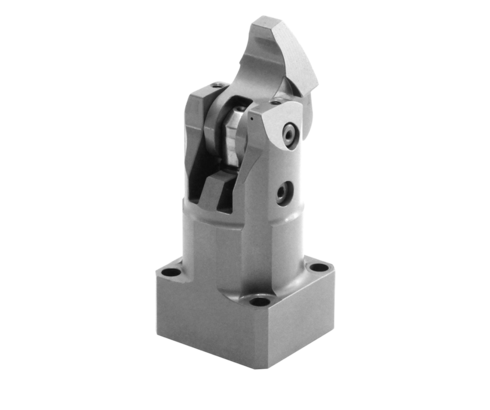

B 1.828 Mordazas compactas

La mordaza compacta hidráulica es un cilindro a tracción de doble efecto. Una parte de la carrera lineal se utiliza para el giro de la palanca de sujeción sobre la pieza a mecanizar.

Las mordazas compactas están previstas para la aplicación en útiles de sujeción hidráulicos con alimentación de aceite a través de orificios taladrados en el cuerpo del útil. Gracias al espacio necesario reducido, la mordaza compacta es especialmente apropiada para útiles de sujeción con espacio reducido para la instalación de elementos de sujeción hidráulicos. Un hueco en la pieza a mecanizar un poco más ancho que la palanca de sujeción es suficiente como zona de sujeción.

Aplicaciones típicas son:

  • Dispositivos de sujeción con volteo en máquinas de mecanizado horizontal y vertical
  • Útiles de sujeción para el mecanizado por varios lados y el mecanizado completo
  • Útiles de sujeción múltiples con muchas piezas a mecanizar dispuestas muy juntas
  • Sistemas de prueba y de ensayo para motores, cajas de engranajes, etc.
  • Lineas de montaje
Artículos (48)
Cargando...
tipo
mordaza compacta (48)
funcionamiento
doble efecto (48)
presión máx. de servicio [bar]
250 (48)
juntas
NBR y PUR (48)
conexiones hidráulicas
para orificios taladrados (48)
forma del cuerpo
brida abajo (48)
control de posición
campo de presión
alta presión (48)
palanca de sujeción
carrera de sujeción [mm]
vástago prolongado pasante
sin (48)
fuerza máx. de sujeción [kN]
arista rascadora metálica
con (48)
Referencia Datos CADtipofuncionamientopresión máx. de servicio [bar]juntas
Referencia
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Referencia
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Referencia
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Referencia
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Referencia
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Referencia
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Referencia
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Referencia
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Referencia
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Referencia
Datos CAD
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
Propiedades
Cargando...
Referencia
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
brida abajo
control de posición
con control neumático de sujeción
campo de presión
alta presión
palanca de sujeción
palanca de sujeción corta
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Referencia
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
brida abajo
control de posición
con control neumática de desblocaje
campo de presión
alta presión
palanca de sujeción
palanca de sujeción corta
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Referencia
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
brida abajo
control de posición
sin
campo de presión
alta presión
palanca de sujeción
palanca de sujeción corta
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Referencia
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
brida abajo
control de posición
con control de blocaje y de desblocaje
campo de presión
alta presión
palanca de sujeción
palanca de sujeción corta
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Referencia
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
brida abajo
control de posición
con control neumático de sujeción
campo de presión
alta presión
palanca de sujeción
palanca de sujeción larga, no mecanizada
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Referencia
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
brida abajo
control de posición
con control neumática de desblocaje
campo de presión
alta presión
palanca de sujeción
palanca de sujeción larga, no mecanizada
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Referencia
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
brida abajo
control de posición
sin
campo de presión
alta presión
palanca de sujeción
palanca de sujeción larga, no mecanizada
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Referencia
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
brida abajo
control de posición
con control de blocaje y de desblocaje
campo de presión
alta presión
palanca de sujeción
palanca de sujeción larga, no mecanizada
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Referencia
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
brida abajo
control de posición
con control neumático de sujeción
campo de presión
alta presión
palanca de sujeción
palanca universal
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Referencia
tipo
mordaza compacta
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR y PUR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
brida abajo
control de posición
con control neumática de desblocaje
campo de presión
alta presión
palanca de sujeción
palanca universal
carrera de sujeción [mm]
4.5
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
3.2
arista rascadora metálica
con
Accesorios (15)
Referencia Datos CAD Descripción
Referencia
Datos CAD
/
Descripción
Junta tórica 6 x 1,5 mm, NBR según la hoja del catálogo B1.828
Referencia
Datos CAD
Descripción
Palanca de sujeción larga (pieza bruta) para mordaza compacta tamaño 1 según la hoja del catálogo B1.827
Referencia
Datos CAD
Descripción
Palanca de sujeción larga (pieza bruta) para mordaza compacta tamaño 2 según la hoja del catálogo B1.827
Referencia
Datos CAD
Descripción
Palanca de sujeción larga (pieza bruta) para mordaza compacta tamaño 3 según la hoja del catálogo B1.827
Referencia
Datos CAD
Descripción
Palanca de sujeción larga (pieza bruta) para mordaza compacta tamaño 4 según la hoja del catálogo B1.827
Referencia
Datos CAD
Descripción
Palanca de sujeción corta para mordaza compacta tamaño 1 según la hoja del catálogo B1.827
Referencia
Datos CAD
Descripción
Palanca de sujeción corta para mordaza compacta tamaño 2 según la hoja del catálogo B1.827
Referencia
Datos CAD
Descripción
Palanca de sujeción corta para mordaza compacta tamaño 3 según la hoja del catálogo B1.827
Referencia
Datos CAD
Descripción
Palanca de sujeción corta para mordaza compacta tamaño 4 según la hoja del catálogo B1.827
Referencia
Datos CAD
Descripción
Tornillo para Palanca universal para mordaza compacta tamaño 1 y 2 según la hoja del catálogo B1.827
Cargando...
Ejemplos de aplicación
Mordaza compacta B 1.828

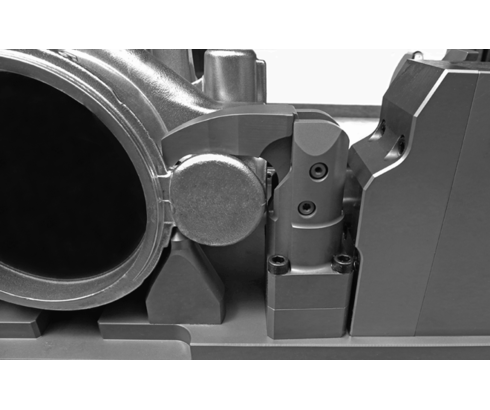

Blocaje de una pieza fundida con palanca de sujeción especial
