D8.753

Multiplicadores de presión 21 cm³

relación de multiplicación 1 : 4
presión máx. de servicio 500 / 125 bar
simple y doble efecto
Multiplicadores de presión 21 cm³
Descargas
Hoja del catálogo
Instrucciones de servicio
Informaciones de la serie
Descripción
D 8.753 Multiplicador de presión hidráulico

Aplicación
El multiplicador hidráulico de presión transforma la presión hidráulica del lado primario en una presión más alta en el lado secundario. Por eso es posible alimentar un cilindro hidráulico con la presión hidráulica relativamente baja de la máquina a una presión cuádruple.
La cantidad de aceite a llenar no importa en el caso de los multiplicadores de presión de esta hoja del catálogo. Sólo después de la alimentación de aceite del cilindro hidráulico en la zona de baja presión, el pistón de multiplicación está activado según la ejecución a través de un mando exterior de las válvulas o funciones de conexión integradas.

Instrucciones importantes
El volumen de multiplicación del multiplicador de presión es de 21 cm3. Por eso no se debe utilizar en la zona de alta presión un elemento hidráulico que funciona sólo con alta presión, p. ej. acumuladores hidráulicos con pretensión del gas superior a 100 bar y una recepción de aceite superior a 10 cm³. El volumen de multiplicación de 21 cm³ se utiliza sólo para la generación de la alta presión, es decir se debe considerar la compresibilidad del aceite hidráulico (1% por un aumento de presión de 150 bar) y el aumento del volumen de tubos flexibles (1 cm³ por m a un aumento de presión de 100 bar). También es muy importante una purga de aire completa del sistema hidráulico.
La parte de alta presión debe controlarse mediante un manómetro.

Ejecuciones

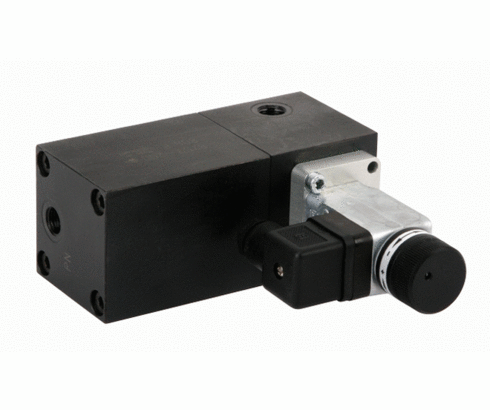

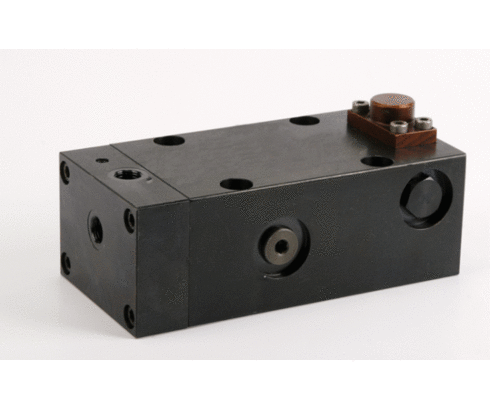

  • Multiplicador de presión de doble efecto para cilindros de simple efecto

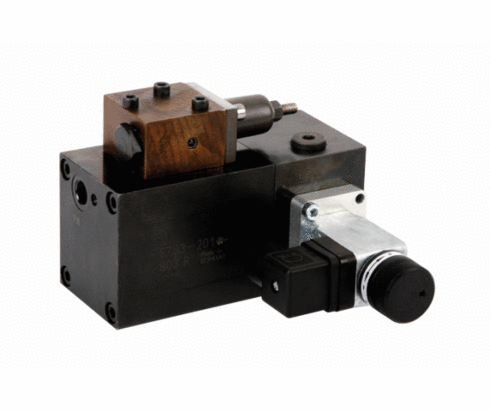

  • Multiplicador de presión de doble efecto con válvula de secuencia para cilindros de doble efecto
  • Multiplicador de presión de simple efecto con válvula de secuencia incorporada para cilindros de simple efecto
Artículos (4)
Cargando…
tipo
con volumen de alta presión fija (4)
ejecución
aceite - aceite (4)
funcionamiento
conexión hidráulica
orificios roscados (4)
tipo
volumen de alta presión, aprox. [cm3]
21 (4)
multiplicación
baja presión máx. [bar]
alta presión máx. [bar]
500 (4)
caudal máx. baja presión [l/min]
8 (4)
caudal máx. alta presión [l/min]
- (4)
Referencia Datos CADtipoejecuciónfuncionamientoconexión hidráulica
Referencia
Datos CAD
tipo
con volumen de alta presión fija
ejecución
aceite - aceite
funcionamiento
doble efecto
conexión hidráulica
orificios roscados
Propiedades
Referencia
Datos CAD
tipo
con volumen de alta presión fija
ejecución
aceite - aceite
funcionamiento
doble efecto
conexión hidráulica
orificios roscados
Propiedades
Referencia
Datos CAD
tipo
con volumen de alta presión fija
ejecución
aceite - aceite
funcionamiento
simple efecto
conexión hidráulica
orificios roscados
Propiedades
Referencia
Datos CAD
tipo
con volumen de alta presión fija
ejecución
aceite - aceite
funcionamiento
simple efecto
conexión hidráulica
orificios roscados
Propiedades
Cargando…
Referencia
tipo
con volumen de alta presión fija
ejecución
aceite - aceite
funcionamiento
doble efecto
conexión hidráulica
orificios roscados
tipo
sin válvula de secuencia
volumen de alta presión, aprox. [cm3]
21
multiplicación
4
baja presión máx. [bar]
125
alta presión máx. [bar]
500
caudal máx. baja presión [l/min]
8
caudal máx. alta presión [l/min]
-
Referencia
tipo
con volumen de alta presión fija
ejecución
aceite - aceite
funcionamiento
doble efecto
conexión hidráulica
orificios roscados
tipo
con válvula de secuencia
volumen de alta presión, aprox. [cm3]
21
multiplicación
4
baja presión máx. [bar]
125
alta presión máx. [bar]
500
caudal máx. baja presión [l/min]
8
caudal máx. alta presión [l/min]
-
Referencia
tipo
con volumen de alta presión fija
ejecución
aceite - aceite
funcionamiento
simple efecto
conexión hidráulica
orificios roscados
tipo
sin válvula de secuencia
volumen de alta presión, aprox. [cm3]
21
multiplicación
3.85
baja presión máx. [bar]
130
alta presión máx. [bar]
500
caudal máx. baja presión [l/min]
8
caudal máx. alta presión [l/min]
-
Referencia
tipo
con volumen de alta presión fija
ejecución
aceite - aceite
funcionamiento
simple efecto
conexión hidráulica
orificios roscados
tipo
sin válvula de secuencia
volumen de alta presión, aprox. [cm3]
21
multiplicación
3.85
baja presión máx. [bar]
130
alta presión máx. [bar]
500
caudal máx. baja presión [l/min]
8
caudal máx. alta presión [l/min]
-
Accesorios (6)
Referencia Datos CAD Descripción
Referencia
Datos CAD
Descripción
Placa de entrada máx. 500 bar, según la hoja del catálogo C2.360
Referencia
Datos CAD
Descripción
Placa de montaje en serie para 1 válvula distribuidora máx. 500 bar, según la hoja del catálogo C2.360
Referencia
Datos CAD
/
Descripción
Placa de montaje en serie para 2 válvulas según la hoja del catálogo D8.753
Referencia
Datos CAD
Descripción
Válvula de secuencia DN 4 - G1/4 con válvula antirretorno campo de regulación: 10 hasta 150 bar máx. 500 bar, según la hoja del catálogo C2.954
Referencia
Datos CAD
Descripción
Conector de enchufe DN5 - Ø10 x 14 mm ejecución corta, con juntas en FKM máx. 500 bar, según la hoja del catálogo F9.300
Referencia
Datos CAD
Descripción
Presostato hidro-eléctrico campo de regulación de la presión: 50-550 bar conexión hidráulica: montaje adosado conexión eléctrica: para enchufe máx. 600 bar, según la hoja del catálogo F9.732
