C2.954-1

Válvula de secuencia paso nominal 4

con válvula antirretorno
presión máx. de servicio 500 bar
Válvula de secuencia paso nominal 4
Descargas
Hoja del catálogo
Instrucciones de servicio
Informaciones de la serie
Descripción
C 2.954 Válvula de secuencia paso nominal 4

Las válvulas de secuencia se utilizan en útiles de sujeción hidráulica en los cuales la sucesión de los movimientos está determinada por la presión. Su pequeño tamaño permite montarlas directamente en los útiles de sujeción y en casos de accionamiento de cilindros de simple efecto sólo se precisa una conexión desde la central hidráulica.

Zuschaltventil C2.954 mit Rohrgewindeanschluss G1/4
Zuschaltventil C2.954 mit Rohrgewindeanschluss G1/4

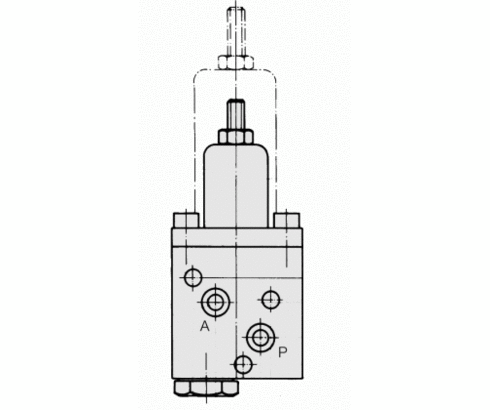

Zuschaltventil C2.954 mit Flanschanschluss
Zuschaltventil C2.954 mit Flanschanschluss

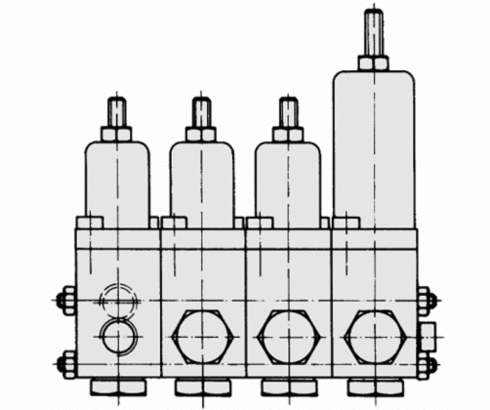

válvulas de secuencia C2.954
válvulas de secuencia C2.954
Artículos (6)
Cargando…
tipo
válvula de secuencia (6)
ejecución
presión máx. de servicio [bar]
tipo
válvula de corredera (6)
caudal máx. [l/min]
8 (6)
rosca de conexión
mando
en función de la presión (6)
Einstellbereich
Referencia Datos CADtipoejecuciónpresión máx. de servicio [bar]tipo
Referencia
Datos CAD
tipo
válvula de secuencia
ejecución
ejecución con orificios roscados
presión máx. de servicio [bar]
500
tipo
válvula de corredera
Propiedades
Referencia
Datos CAD
tipo
válvula de secuencia
ejecución
ejecución adosada
presión máx. de servicio [bar]
500
tipo
válvula de corredera
Propiedades
Referencia
Datos CAD
tipo
válvula de secuencia
ejecución
ejecución con orificios roscados
presión máx. de servicio [bar]
500
tipo
válvula de corredera
Propiedades
Referencia
Datos CAD
tipo
válvula de secuencia
ejecución
ejecución adosada
presión máx. de servicio [bar]
500
tipo
válvula de corredera
Propiedades
Referencia
Datos CAD
tipo
válvula de secuencia
ejecución
ejecución con orificios roscados
presión máx. de servicio [bar]
500
tipo
válvula de corredera
Propiedades
Referencia
Datos CAD
tipo
válvula de secuencia
ejecución
ejecución adosada
presión máx. de servicio [bar]
250
tipo
válvula de corredera
Propiedades
Cargando…
Referencia
tipo
válvula de secuencia
ejecución
ejecución con orificios roscados
presión máx. de servicio [bar]
500
tipo
válvula de corredera
caudal máx. [l/min]
8
rosca de conexión
G1/4
mando
en función de la presión
Einstellbereich
10 – 75 bar
Referencia
tipo
válvula de secuencia
ejecución
ejecución adosada
presión máx. de servicio [bar]
500
tipo
válvula de corredera
caudal máx. [l/min]
8
rosca de conexión
Ø 5 mm
mando
en función de la presión
Einstellbereich
10 – 75 bar
Referencia
tipo
válvula de secuencia
ejecución
ejecución con orificios roscados
presión máx. de servicio [bar]
500
tipo
válvula de corredera
caudal máx. [l/min]
8
rosca de conexión
G1/4
mando
en función de la presión
Einstellbereich
10 – 150 bar
Referencia
tipo
válvula de secuencia
ejecución
ejecución adosada
presión máx. de servicio [bar]
500
tipo
válvula de corredera
caudal máx. [l/min]
8
rosca de conexión
Ø 5 mm
mando
en función de la presión
Einstellbereich
10 – 150 bar
Referencia
tipo
válvula de secuencia
ejecución
ejecución con orificios roscados
presión máx. de servicio [bar]
500
tipo
válvula de corredera
caudal máx. [l/min]
8
rosca de conexión
G1/4
mando
en función de la presión
Einstellbereich
100 – 450 bar
Referencia
tipo
válvula de secuencia
ejecución
ejecución adosada
presión máx. de servicio [bar]
250
tipo
válvula de corredera
caudal máx. [l/min]
8
rosca de conexión
Ø 5 mm
mando
en función de la presión
Einstellbereich
100 – 450 bar
Accesorios (1)
Referencia Datos CAD Descripción
Referencia
Datos CAD
Descripción
Junta tórica 7 x 1,5 mm, NBR según la hoja del catálogo B1.5091
Cargando…
Ejemplos de aplicación

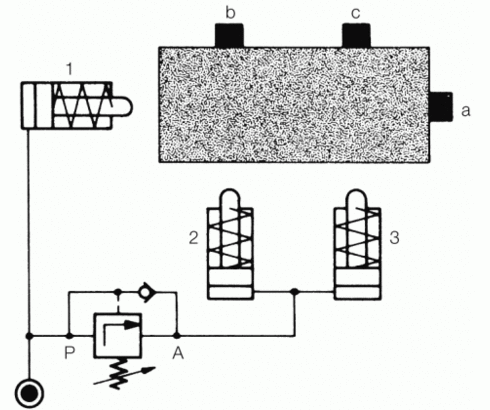

Ejemplo de aplicación 1

La pieza a mecanizar debe de ser  posicionada y blocada en el útil de sujeción mediante cilindros hidráulicos.
Proceso de sujecion
1. El cilindro 1 presiona a la pieza a mecanizar contra el tope a.
2. La presión aumenta hasta 30 bar y provoca la apertura de la válvula de secuencia.
3. Los cilindros 2 y 3 se desplazan presionando a la pieza contra los topes b y c.
4. La presión de aceite aumenta uniformemente en todos los cilindros, ya que ahora la válvula de secuencia tiene paso libre.

Ejemplo de aplicación 2

Esquema hidráulico
Mando de secuencia con 5 cilindros de sujeción de simple efecto.
