Descripción

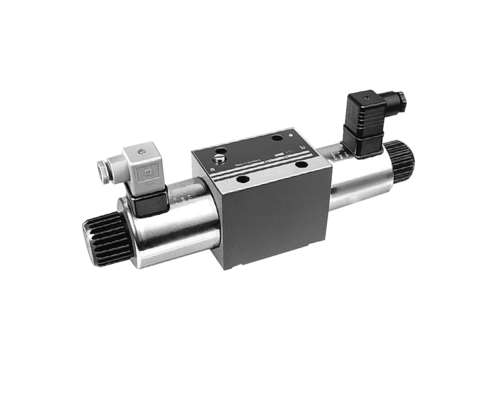

C 2.531 Válvula distribuidora paso nominal 10

Características generales
Tipo de construcción: Válvula distribuidora de corredera de efecto directo
Accionamiento: Electroimán de corriente continua, conmutación en baño de aceite, con mando de emergencia
Medidas de conexión: Disposición de los orificios según DIN 24340 forma A,CETOP 4.2-4.3, ISO 4401
Conexión: Placa de montaje
Estanqueidad: 4 arandelas junta 13 x 16,1 x 2 NBR (forman parte del suministro)
Referencia 3002 069
Fijación: 4 tornillos allen M 6 x 40 -12.9 DIN EN ISO 4762
Referencia 3301 200
Par de apriete: 15,5 Nm
Posición de montaje: cualquiera

Características hidráulicas
Fluído: Aceite hidráulico según DIN 51524
Viscosidad admisible: (2,8 ... 500) x 10 - 6 m2 /s
Temperatura: – 30 ... + 80 ºC
Presión de servicio: Orificios A, B, P ... 315 bar
Presión de retorno: Orificio T ... 210 bar
Fugas de aceite: ... 30 cm3 /min a 100 bar ν = 36 x 10 - 6 m2 /s y t = 50 ºC
Caudal: ... 120 l/min
Curva característica del cauda: medida a ν = 36 x 10 - 6 m2 /s y t = 50 ºC

Artículos (5)
Cargando...
tipo
válvula distribuidora (5)
ejecución
presión máx. de servicio [bar]
315 (5)
accionamiento
eléctrico (5)
tipo
válvula de corredera (5)
número de circuitos de sujeción
1 (5)
válvula antirretorno
sin (5)
paso nominal
DN 10 (5)
caudal máx. [l/min]
120 (5)
Referencia Datos CADtipoejecuciónpresión máx. de servicio [bar]accionamiento
Referencia
Datos CAD
tipo
válvula distribuidora
ejecución
válvula distribuidora 4/2
presión máx. de servicio [bar]
315
accionamiento
eléctrico
Propiedades
Referencia
Datos CAD
tipo
válvula distribuidora
ejecución
válvula distribuidora 4/3
presión máx. de servicio [bar]
315
accionamiento
eléctrico
Propiedades
Referencia
Datos CAD
tipo
válvula distribuidora
ejecución
válvula distribuidora 4/3
presión máx. de servicio [bar]
315
accionamiento
eléctrico
Propiedades
Referencia
Datos CAD
tipo
válvula distribuidora
ejecución
válvula distribuidora 4/3
presión máx. de servicio [bar]
315
accionamiento
eléctrico
Propiedades
Referencia
Datos CAD
tipo
válvula distribuidora
ejecución
válvula distribuidora 4/3
presión máx. de servicio [bar]
315
accionamiento
eléctrico
Propiedades
Cargando...
Referencia
tipo
válvula distribuidora
ejecución
válvula distribuidora 4/2
presión máx. de servicio [bar]
315
accionamiento
eléctrico
tipo
válvula de corredera
número de circuitos de sujeción
1
válvula antirretorno
sin
paso nominal
DN 10
caudal máx. [l/min]
120
Referencia
tipo
válvula distribuidora
ejecución
válvula distribuidora 4/3
presión máx. de servicio [bar]
315
accionamiento
eléctrico
tipo
válvula de corredera
número de circuitos de sujeción
1
válvula antirretorno
sin
paso nominal
DN 10
caudal máx. [l/min]
120
Referencia
tipo
válvula distribuidora
ejecución
válvula distribuidora 4/3
presión máx. de servicio [bar]
315
accionamiento
eléctrico
tipo
válvula de corredera
número de circuitos de sujeción
1
válvula antirretorno
sin
paso nominal
DN 10
caudal máx. [l/min]
120
Referencia
tipo
válvula distribuidora
ejecución
válvula distribuidora 4/3
presión máx. de servicio [bar]
315
accionamiento
eléctrico
tipo
válvula de corredera
número de circuitos de sujeción
1
válvula antirretorno
sin
paso nominal
DN 10
caudal máx. [l/min]
120
Referencia
tipo
válvula distribuidora
ejecución
válvula distribuidora 4/3
presión máx. de servicio [bar]
315
accionamiento
eléctrico
tipo
válvula de corredera
número de circuitos de sujeción
1
válvula antirretorno
sin
paso nominal
DN 10
caudal máx. [l/min]
120
Accesorios (14)
Referencia Datos CAD Descripción
Referencia
Datos CAD
Descripción
Placa de montaje individual DN10 conexiones G1/2 al lado trasero máx. 315 bar, según la hoja del catálogo C2.531
Referencia
Datos CAD
Descripción
Placa de montaje en serie DN10 conexiones G1/2 máx. 315 bar, según la hoja del catálogo C2.531
Referencia
Datos CAD
Descripción
Placa de montaje DN10 para la circulación sin presión máx. 315 bar, según la hoja del catálogo C2.531
Referencia
Datos CAD
Descripción
Placa de conexión DN10 conexiones G1/2 máx. 315 bar, según la hoja del catálogo C2.531
Referencia
Datos CAD
Descripción
Válvula doble antirretorno, DN10 accionamiento eléctrico, 24 V C.C. máx. 315 bar, según la hoja del catálogo C2.531
Referencia
Datos CAD
Descripción
Válvula doble antirretorno estranguladora, DN10 accionamiento eléctrico, 24 V C.C. máx. 315 bar, según la hoja del catálogo C2.531
Referencia
Datos CAD
/
Descripción
Arandela junta, NBR 13 x 16 x 2 mm según la hoja del catálogo C2.531
Referencia
Datos CAD
Descripción
Enchufe luminoso antiparasitario según la hoja del catálogo C2.360
Referencia
Datos CAD
/
Descripción
Referencia
Datos CAD
/
Descripción
