Válvulas distribuidoras paso nominal 4

de accionamiento eléctrico para caja de enchufe
presión máx. de servicio 500 bar / 350 bar

Descargas

Hoja del catálogo

DE EN FR ES IT

Instrucciones de servicio

Informaciones de la serie

Descripción

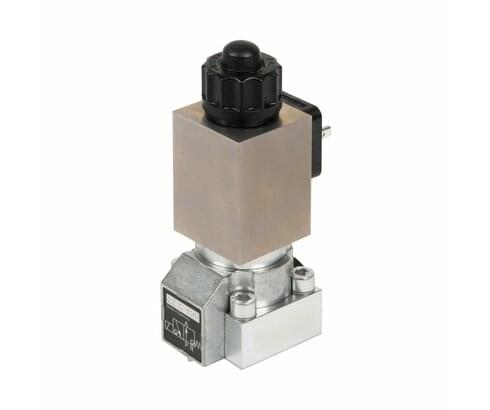

C 2.360 Válvulas distribuidoras paso nominal 4

Datos técnicos
Tipo de construcción: válvula de asiento estanqueidad hermética
Tipo de fijación: 4 tornillos M 6
Par de apriete: 9,5 Nm
Tipo de conexión: placa de montaje

Características hidráulicas
Presión de servicio adm.: 500 bar
Caudal adm.: 8 l/min
Sentido del fluido: sólo en dirección de la flecha según símbolo
Aceite hidráulico: HLP 22

Características eléctricas
Tensión nominal +5% -10%: 24 V C.C.
Potencia de accionamiento: 18 W
Potencia de retención: 18 W
Consumo necesario: 18 W
Tiempo de conexión: 100 ms
Tiempo de desconexión: 50 ms
Frecuencia de conexión: 2000/h
Duración de conexión: 100% ED
Tipo de protección: IP 54
Conexión: para caja de enchufe EN175301-803 forma A

Artículos (7)

Cantidad

Referencia	Datos CAD	tipo	ejecución	presión máx. de servicio [bar]	accionamiento
Referencia 2361520	Datos CAD	tipo válvula distribuidora	ejecución válvula distribuidora 3/2	presión máx. de servicio [bar] 500	accionamiento eléctrico	Propiedades
Referencia 2361522	Datos CAD	tipo válvula distribuidora	ejecución válvula distribuidora 4/3	presión máx. de servicio [bar] 350	accionamiento eléctrico	Propiedades
Referencia 2361620	Datos CAD	tipo válvula distribuidora	ejecución válvula distribuidora 3/2	presión máx. de servicio [bar] 500	accionamiento eléctrico	Propiedades
Referencia 2361621	Datos CAD	tipo válvula distribuidora	ejecución válvula distribuidora 2/2	presión máx. de servicio [bar] 500	accionamiento eléctrico	Propiedades
Referencia 2361622	Datos CAD	tipo válvula distribuidora	ejecución válvula distribuidora 2/2	presión máx. de servicio [bar] 500	accionamiento eléctrico	Propiedades
Referencia 2362520	Datos CAD	tipo válvula distribuidora	ejecución válvula distribuidora 4/2	presión máx. de servicio [bar] 500	accionamiento eléctrico	Propiedades
Referencia 2362620	Datos CAD	tipo válvula distribuidora	ejecución válvula distribuidora 3/2	presión máx. de servicio [bar] 500	accionamiento eléctrico	Propiedades

Accesorios (14)

Cantidad

Referencia	Datos CAD	Descripción
Referencia 2360100	Datos CAD	Descripción Placa de entrada máx. 500 bar, según la hoja del catálogo C2.360
Referencia 2360114	Datos CAD	Descripción Placa intermedia para válvula distribuidora 4/2 G 4-1R máx. 500 bar, según la hoja del catálogo C2.360
Referencia 2360150	Datos CAD	Descripción Placa de montaje en serie para 1 válvula distribuidora máx. 500 bar, según la hoja del catálogo C2.360
Referencia 2360153	Datos CAD	Descripción Placa de montaje en serie para 1 válvula distribuidora y 1 presostato máx. 500 bar, según la hoja del catálogo C2.360
Referencia 2360194	Datos CAD	Descripción Placa de montaje en serie para válvula distribuidora 4/3 2361-222 máx. 500 bar, según la hoja del catálogo C2.360
Referencia 2360214	Datos CAD	Descripción Placa de montaje en serie para 1 válvula distribuidora, P y R cambiado máx. 500 bar, según la hoja del catálogo C2.360
Referencia 3000340	Datos CAD /	Descripción Junta tórica 5 x 1,5 mm según la hoja del catálogo C2.320
Referencia 3000343	Datos CAD	Descripción Junta tórica 8 x 1,5 mm, NBR según la hoja del catálogo B1.5091
Referencia 3141012	Datos CAD	Descripción Enchufe según DIN 43650 según la hoja del catálogo C2.360
Referencia 3141477	Datos CAD	Descripción Enchufe luminoso antiparasitario según la hoja del catálogo C2.360
