B1.9472

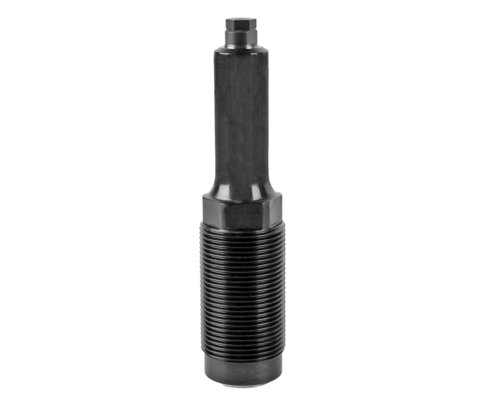

Elementos de apoyo enroscables

Artículos y precios a petición
con arista rascadora metálica, longitud del vástago 20 – 100 mm
simple y doble efecto, presión máx. de servicio 70 bar
Elementos de apoyo enroscables
Descargas
Hoja del catálogo
Instrucciones de servicio
Informaciones de la serie
Descripción
B 1.9472 Elementos de apoyo enroscables

Los elementos hidráulicos de apoyo se utilizan para apoyar piezas a mecanizar con el fin de evitar su flexión o vibración durante la mecanización. Esta serie ofrece fuerzas de apoyo elevadas ya con 70 bar y puede ser conectada directamente a la hidráulica de baja presión de la máquina-herramienta.
La prolongación seleccionable con un diámetro del vástago de sólo 16 mm permite apoyar superficies en cavidades y huecos. En el caso de la ejecución doble efecto, la carrera de retroceso del bulón de apoyo se efectúa en un tiempo preciso y definido, ofreciendo así una gran ventaja sobre todo en instalaciones con una cadencia predeterminada.

El bulón de apoyo avanza y retrocede hidráulicamente por medio de un pequeño cilindro de simple o doble efecto. El acercamiento a la pieza a mecanizar se efectúa por fuerza de muelle. El muelle de compresión es fácil de cambiar. El bulón de apoyo está guiado en la zona del diámetro del vástago y puede compensar fuerzas transversales hasta 300 N.

El bulón de apoyo está introducido en posición inicial. Al recibir la presión de aceite, el pistón del cilindro de simple o doble efecto avanza contra el tope interno y acerca el bulón de apoyo con fuerza del muelle contra la pieza a mecanizar ya blocada.
En el caso de una presión hidráulica creciente, el pistón hidráulico cónico se desplaza hacia abajo. A través de una cubierta a bolas de fricción mínima, se bloca el bulón de apoyo radialmente con el  casquillo de blocaje ranurado por la presión hidráulica y se compensa las fuerzas en dirección del eje. Para desblocar se corta la presión hidráulica. El pistón hidráulico cónico se desplaza hacia arriba mediante la fuerza del muelle y el blocaje del bulón de apoyo se suelta. El pistón de simple efecto retira el bulón de apoyo con la fuerza del muelle en la posición inicial. Esto se hace más rápido con la ejecución de doble efecto.



Video
Artículos (13)
Artículo disponible a petición
A petición, comprobaremos si el artículo está todavía disponible
Cargando...
funcionamiento
presión máx. de servicio [bar]
70 (13)
juntas
NBR (13)
conexiones hidráulicas
para orificios taladrados (13)
forma del cuerpo
ejecución enroscable M26 (13)
control de posición
sin (13)
campo de presión
baja presión (13)
rascador
FKM con arista rascadora metálica (13)
aireación de la cámara del muelle
auto-retención
sin (13)
ejecución del bulón
con tornillo de presión (13)
presión mín. de servicio [bar]
25 (13)
temperatura máx. de servicio [°C]
70 (13)
posición inicial
avanzar
hidráulica (13)
retroceso
acercamiento
con fuerza de muelle (13)
Ø bulón [mm]
10 (13)
carga máx. [kN]
3 (13)
carrera del bulón [mm]
6.5 (13)
caudal máx. [cm3/s]
- (13)
fuerza de contacto del muelle [N]
3,7-9,5 (13)
fuerza de contacto por aire comprimido [N/bar]
- (13)
elasticidad máx. del apoyo [µm/kN]
- (13)
Referencia Datos CADfuncionamientopresión máx. de servicio [bar]juntasconexiones hidráulicas
Referencia
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
Propiedades
Referencia
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
Propiedades
Referencia
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
Propiedades
Referencia
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
Propiedades
Cargando...
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M26
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
10
carga máx. [kN]
3
carrera del bulón [mm]
6.5
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
3,7-9,5
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
-
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M26
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
10
carga máx. [kN]
3
carrera del bulón [mm]
6.5
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
3,7-9,5
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
-
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M26
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
10
carga máx. [kN]
3
carrera del bulón [mm]
6.5
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
3,7-9,5
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
-
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M26
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
10
carga máx. [kN]
3
carrera del bulón [mm]
6.5
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
3,7-9,5
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
-
Referencia
funcionamiento
doble efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M26
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
sin
avanzar
hidráulica
retroceso
hidráulica
acercamiento
con fuerza de muelle
Ø bulón [mm]
10
carga máx. [kN]
3
carrera del bulón [mm]
6.5
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
3,7-9,5
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
-
Referencia
funcionamiento
doble efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M26
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
sin
avanzar
hidráulica
retroceso
hidráulica
acercamiento
con fuerza de muelle
Ø bulón [mm]
10
carga máx. [kN]
3
carrera del bulón [mm]
6.5
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
3,7-9,5
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
-
Referencia
funcionamiento
doble efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M26
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
sin
avanzar
hidráulica
retroceso
hidráulica
acercamiento
con fuerza de muelle
Ø bulón [mm]
10
carga máx. [kN]
3
carrera del bulón [mm]
6.5
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
3,7-9,5
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
-
Referencia
funcionamiento
doble efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M26
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
sin
avanzar
hidráulica
retroceso
hidráulica
acercamiento
con fuerza de muelle
Ø bulón [mm]
10
carga máx. [kN]
3
carrera del bulón [mm]
6.5
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
3,7-9,5
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
-
Referencia
funcionamiento
doble efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M26
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
sin
avanzar
hidráulica
retroceso
hidráulica
acercamiento
con fuerza de muelle
Ø bulón [mm]
10
carga máx. [kN]
3
carrera del bulón [mm]
6.5
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
3,7-9,5
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
-
Referencia
funcionamiento
doble efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M26
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
sin
avanzar
hidráulica
retroceso
hidráulica
acercamiento
con fuerza de muelle
Ø bulón [mm]
10
carga máx. [kN]
3
carrera del bulón [mm]
6.5
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
3,7-9,5
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
-
Accesorios (3)
Artículo disponible a petición
A petición, comprobaremos si el artículo está todavía disponible
Referencia Datos CAD Descripción
Referencia
Datos CAD
/
Descripción
Juego de juntas exteriores - NBR para elementos des apoyo 1947110XXXXXXX (doble efecto) según la hoja del catálogo B1.9472
Referencia
Datos CAD
/
Descripción
Junta tórica 10,82 x 1,78 mm según la hoja del catálogo B1.9472
Referencia
Datos CAD
/
Descripción
Junta tórica 21,95 x 1,78 mm según la hoja del catálogo B1.9470
Cargando...
