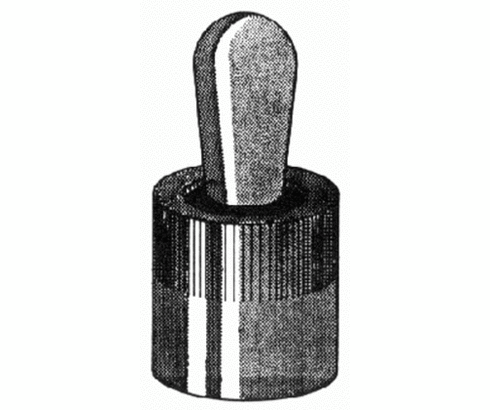

G 3.812 Elementos de posicionado laterales

Estos elementos de posicionadores laterales fueron desarrollados para el posicionado y el blocaje rápidos, seguros y económicos de piezas dentro del campo de fuerza de sujeción de 10 a 300 N.

Funcionamiento
La fuerza de sujeción se determina por la flexión ejercida sobre la pieza contra pasadores cilíndricos de tope.

Con junta
Los tipos 3112 1XX se suministran con junta de protección contra pequeñas virutas y líquidos refrigerantes, muy apropiados para útiles de sujeción (mecanizado por corte de virutas).

Sin junta
Los tipos 3112 0XX sin juntas son los apropiados para útiles de montaje y soldadura.







Artículos (30)
Cargando...
Ø de montaje A [mm]
perno de presión Ø B [mm]
fuerza máx. de sujeción [N]
estanqueidad
Referencia Datos CADØ de montaje A [mm]perno de presión Ø B [mm]fuerza máx. de sujeción [N]estanqueidad
Referencia
Datos CAD
Ø de montaje A [mm]
6
perno de presión Ø B [mm]
3
fuerza máx. de sujeción [N]
10
estanqueidad
sin
Propiedades
Referencia
Datos CAD
Ø de montaje A [mm]
6
perno de presión Ø B [mm]
3
fuerza máx. de sujeción [N]
20
estanqueidad
sin
Propiedades
Referencia
Datos CAD
Ø de montaje A [mm]
6
perno de presión Ø B [mm]
3
fuerza máx. de sujeción [N]
40
estanqueidad
sin
Propiedades
Referencia
Datos CAD
Ø de montaje A [mm]
10
perno de presión Ø B [mm]
5
fuerza máx. de sujeción [N]
20
estanqueidad
sin
Propiedades
Referencia
Datos CAD
Ø de montaje A [mm]
10
perno de presión Ø B [mm]
5
fuerza máx. de sujeción [N]
50
estanqueidad
sin
Propiedades
Referencia
Datos CAD
Ø de montaje A [mm]
10
perno de presión Ø B [mm]
5
fuerza máx. de sujeción [N]
100
estanqueidad
sin
Propiedades
Referencia
Datos CAD
Ø de montaje A [mm]
10
perno de presión Ø B [mm]
6
fuerza máx. de sujeción [N]
40
estanqueidad
sin
Propiedades
Referencia
Datos CAD
Ø de montaje A [mm]
10
perno de presión Ø B [mm]
6
fuerza máx. de sujeción [N]
75
estanqueidad
sin
Propiedades
Referencia
Datos CAD
Ø de montaje A [mm]
10
perno de presión Ø B [mm]
6
fuerza máx. de sujeción [N]
150
estanqueidad
sin
Propiedades
Referencia
Datos CAD
Ø de montaje A [mm]
12
perno de presión Ø B [mm]
8
fuerza máx. de sujeción [N]
50
estanqueidad
sin
Propiedades
Cargando...
Referencia
Ø de montaje A [mm]
6
perno de presión Ø B [mm]
3
fuerza máx. de sujeción [N]
10
estanqueidad
sin
Referencia
Ø de montaje A [mm]
6
perno de presión Ø B [mm]
3
fuerza máx. de sujeción [N]
20
estanqueidad
sin
Referencia
Ø de montaje A [mm]
6
perno de presión Ø B [mm]
3
fuerza máx. de sujeción [N]
40
estanqueidad
sin
Referencia
Ø de montaje A [mm]
10
perno de presión Ø B [mm]
5
fuerza máx. de sujeción [N]
20
estanqueidad
sin
Referencia
Ø de montaje A [mm]
10
perno de presión Ø B [mm]
5
fuerza máx. de sujeción [N]
50
estanqueidad
sin
Referencia
Ø de montaje A [mm]
10
perno de presión Ø B [mm]
5
fuerza máx. de sujeción [N]
100
estanqueidad
sin
Referencia
Ø de montaje A [mm]
10
perno de presión Ø B [mm]
6
fuerza máx. de sujeción [N]
40
estanqueidad
sin
Referencia
Ø de montaje A [mm]
10
perno de presión Ø B [mm]
6
fuerza máx. de sujeción [N]
75
estanqueidad
sin
Referencia
Ø de montaje A [mm]
10
perno de presión Ø B [mm]
6
fuerza máx. de sujeción [N]
150
estanqueidad
sin
Referencia
Ø de montaje A [mm]
12
perno de presión Ø B [mm]
8
fuerza máx. de sujeción [N]
50
estanqueidad
sin
Accesorios (5)
Referencia Datos CAD Descripción
Referencia
Datos CAD
/
Descripción
Herramienta de montaje para elemento de posicionado lateral Ø 3 mm según la hoja del catálogo G3.812
Referencia
Datos CAD
/
Descripción
Herramienta de montaje para elemento de posicionado lateral Ø 5 mm según la hoja del catálogo G3.812
Referencia
Datos CAD
/
Descripción
Herramienta de montaje para elemento de posicionado lateral Ø 6 mm según la hoja del catálogo G3.812
Referencia
Datos CAD
/
Descripción
Herramienta de montaje para elemento de posicionado lateral Ø 8 mm según la hoja del catálogo G3.812
Referencia
Datos CAD
/
Descripción
Herramienta de montaje para elemento de posicionado lateral Ø 10 mm según la hoja del catálogo G3.812
Cargando...
Ejemplos de aplicación

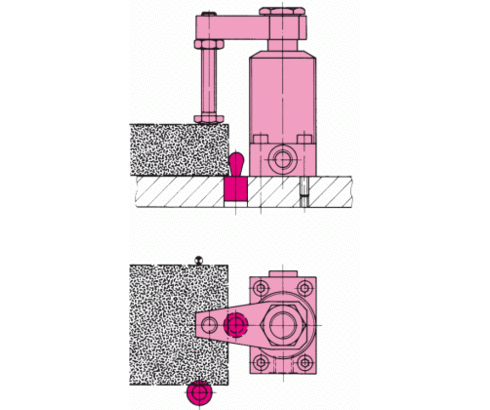

Útil de posicionado y sujeción

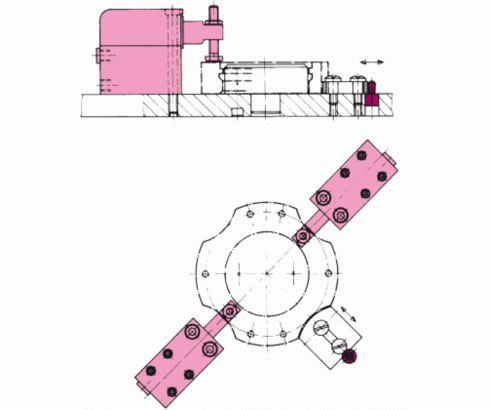

Útil de taladro

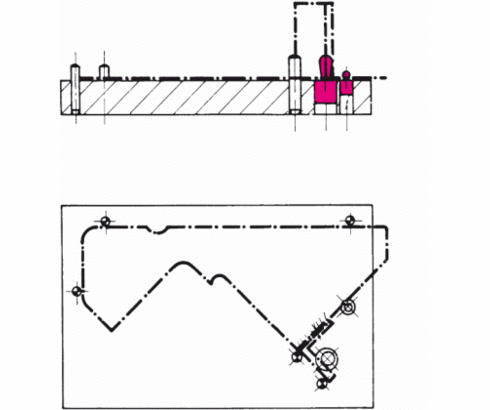

Plantilla de soldadura

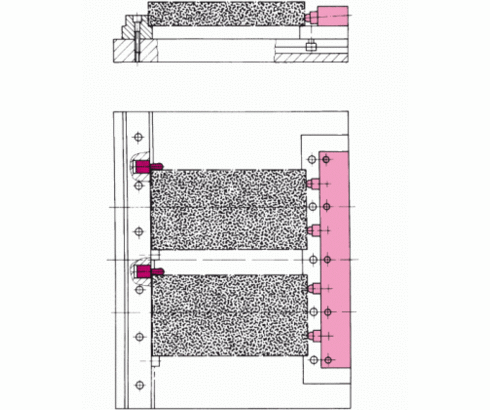

Útil de sujeción múltiple
