Garra giratoria con mecanismo de giro reforzado

Control de posición opcional: neumático integrado / eléctrico montable
Brida arriba, de doble acción, presión máx. de servicio 120 bar

Descargas

Hoja del catálogo

DE EN FR ES IT

Instrucciones de servicio

Informaciones de la serie

Descripción

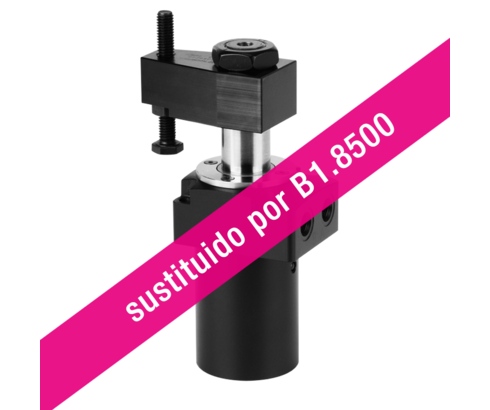

B 1.8510 Garra giratoria con mecanismo de giro reforzado

Control de posición opcional: neumático integrado / eléctrico montable
Brida arriba, de doble acción, presión máx. de servicio 120 bar

Las garras giratorias hidráulicas se utilizan para la sujeción de piezas, si los puntos de sujeción deben de quedar libres durante la carga y descarga.
Esta serie obtiene fuerzas de sujeción muy elevadas ya con 120 bar y puede ser conectada directamente a la hidráulica de baja presión de la máquina-herramienta. Una central adicional para la hidráulica de sujeción ya no es necesaria.
Estas garras giratorias con el mecanismo de giro reforzado y los controles de posición opcionales son particularmente apropiadas para:

Sistemas de fabricación completamente automáticos con tiempos del ciclo muy cortos
Útiles de sujeción con carga de las herramientas mediante sistemas de manipulación
Caminos de transferencia
Sistemas de prueba y de ensayo para motores, cajas de engranajes y ejes
Lineas de montaje
Máquinas de mecanizado especiales

La garra giratoria hidráulica es un cilindro a tracción. Una parte de la carrera total se utiliza para el giro del pistón (carrera de giro). Gracias al mecanismo de giro reforzado la posición angular de la brida de sujeción queda mantenida también después de una colisión suave con la pieza a mecanizar durante la carga y la descarga o durante el proceso de sujeción. La posición angular de la brida de sujeción se fija con un pasador cilíndrico. El rascador FKM del vástago del pistón puede ser protegido contra virutas gruesas y calientes con un rascador metálico disponible como opción. La ejecución con vástago prolongado pasante está prevista para el montaje de un control de posición neumático o eléctrico (accesorio).

Ventajas
● Disponibles en 4 tamaños
● Diseño compacto, parcialmente empotrable
● Elevada fuerza de sujeción ya con 120 bar
● Tiempos de sujeción y liberación muy cortos
● Accesorio válvula de estrangulación atornillable
● Indexación de la brida de sujeción
● Rascador de FKM de serie
● Rascador metálico opcional
● Control de posición neumático integrado en el tipo 186XP de serie
● Control de posición eléctrico disponible como accesorio para el tipo 186XQ
● Cualquier posición de montaje

Artículos (520)

Cantidad

Referencia	Datos CAD	funcionamiento	diámetro del pistón [mm]	diámetro del vástago [mm]	fuerza de tracción máx. [kN]
Referencia 1863P00016	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 25	diámetro del vástago [mm] 14	fuerza de tracción máx. [kN] 2.3	Propiedades
Referencia 1863P00016M	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 25	diámetro del vástago [mm] 14	fuerza de tracción máx. [kN] 2.3	Propiedades
Referencia 1863P45L16	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 25	diámetro del vástago [mm] 14	fuerza de tracción máx. [kN] 2.3	Propiedades
Referencia 1863P45L16M	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 25	diámetro del vástago [mm] 14	fuerza de tracción máx. [kN] 2.3	Propiedades
Referencia 1863P45R16	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 25	diámetro del vástago [mm] 14	fuerza de tracción máx. [kN] 2.3	Propiedades
Referencia 1863P45R16M	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 25	diámetro del vástago [mm] 14	fuerza de tracción máx. [kN] 2.3	Propiedades
Referencia 1863P60L16	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 25	diámetro del vástago [mm] 14	fuerza de tracción máx. [kN] 2.3	Propiedades
Referencia 1863P60L16M	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 25	diámetro del vástago [mm] 14	fuerza de tracción máx. [kN] 2.3	Propiedades
Referencia 1863P60R16	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 25	diámetro del vástago [mm] 14	fuerza de tracción máx. [kN] 2.3	Propiedades
Referencia 1863P60R16M	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 25	diámetro del vástago [mm] 14	fuerza de tracción máx. [kN] 2.3	Propiedades

Accesorios (135)

Cantidad

Referencia	Datos CAD	Descripción
Referencia 0341227	Datos CAD /	Descripción Rascador metálico completo para serie 1853 Ø vástago 14 mm según la hoja del catálogo B1.8500
Referencia 0341228	Datos CAD /	Descripción Rascador metálico completo para serie 1854 Ø vástago 22 mm según la hoja del catálogo B1.8500
Referencia 0341229	Datos CAD /	Descripción Rascador metálico completo para serie 1856 Ø vástago 30 mm según la hoja del catálogo B1.8500
Referencia 0341230	Datos CAD /	Descripción Rascador metálico completo para serie 1857 Ø vástago 36 mm según la hoja del catálogo B1.8500
Referencia 0353920	Datos CAD	Descripción Control de posición eléctrico para serie 1853Q0XX para ángulo de giro 0° ó 90° con interruptor y conector según la hoja del catálogo B1.8500
Referencia 0353920015	Datos CAD	Descripción Control de posición eléctrico para serie 1853Q0XX para ángulo de giro 15° con interruptor y conector según la hoja del catálogo B1.8500
Referencia 0353920020	Datos CAD	Descripción Control de posición eléctrico para serie 1853Q0XX para ángulo de giro 20° con interruptor y conector según la hoja del catálogo B1.8500
Referencia 0353920025	Datos CAD	Descripción Control de posición eléctrico para serie 1853Q0XX para ángulo de giro 25° con interruptor y conector según la hoja del catálogo B1.8500
Referencia 0353920030	Datos CAD	Descripción Control de posición eléctrico para serie 1853Q0XX para ángulo de giro 30° con interruptor y conector según la hoja del catálogo B1.8500
Referencia 0353920035	Datos CAD	Descripción Control de posición eléctrico para serie 1853Q0XX para ángulo de giro 35° con interruptor y conector según la hoja del catálogo B1.8500
