B1.849

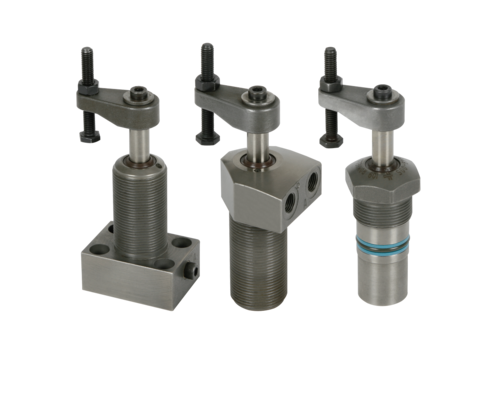

Garras giratorias compactas
brida abajo, brida arriba, ejecución enroscable
simple efecto, presión máx. de servicio 350 bar
simple efecto, presión máx. de servicio 350 bar
Informaciones de la serie
Descripción
B 1.849 Garras giratorias compactas
La aplicación de las garras hidráulicas es muy apropiada para dispositivos en los cuales los puntos de sujeción deban de quedar libres durante la carga y descarga de las piezas.
Sentido de giro orientable
El sentido de giro de cada garra giratoria puede cambiarse también posteriormente, como se describe en las instrucciones de funcionamiento. Los ángulos de giro normales son 45°, 60° und 90° ±2°.
Angulo de giro especial sobre demanda
Otras variantes, como p.ej. versiones con rascador metálico, sobre demanda
Artículos (35)
Cargando…
| Referencia | Datos CAD | funcionamiento | diámetro del pistón [mm] | diámetro del vástago [mm] | fuerza de tracción máx. [kN] | |
|---|---|---|---|---|---|---|
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
|
Cargando…
Referencia
funcionamiento
simple efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.55
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
orificios roscados
forma del cuerpo
brida abajo
control de posición
sin
campo de presión
alta presión
carrera de sujeción [mm]
16
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
mecanismo de giro
estándar
dispositivo de seguridad de giro
sin
Interrogación del
sin
ángulo de giro [°]
sentido de giro
ninguno
carrera de giro [mm]
carrera total [mm]
16
material del rascador
FKM
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
simple efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.55
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
conexión por junta tórica
forma del cuerpo
brida abajo
control de posición
sin
campo de presión
alta presión
carrera de sujeción [mm]
16
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
mecanismo de giro
estándar
dispositivo de seguridad de giro
sin
Interrogación del
sin
ángulo de giro [°]
sentido de giro
ninguno
carrera de giro [mm]
carrera total [mm]
16
material del rascador
FKM
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
simple efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.55
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
orificios roscados
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
alta presión
carrera de sujeción [mm]
16
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
mecanismo de giro
estándar
dispositivo de seguridad de giro
sin
Interrogación del
sin
ángulo de giro [°]
sentido de giro
ninguno
carrera de giro [mm]
carrera total [mm]
16
material del rascador
FKM
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
simple efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.55
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
alta presión
carrera de sujeción [mm]
16
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
mecanismo de giro
estándar
dispositivo de seguridad de giro
sin
Interrogación del
sin
ángulo de giro [°]
sentido de giro
ninguno
carrera de giro [mm]
carrera total [mm]
16
material del rascador
FKM
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
simple efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.55
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable
control de posición
sin
campo de presión
alta presión
carrera de sujeción [mm]
16
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
mecanismo de giro
estándar
dispositivo de seguridad de giro
sin
Interrogación del
sin
ángulo de giro [°]
sentido de giro
ninguno
carrera de giro [mm]
carrera total [mm]
16
material del rascador
FKM
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
simple efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.55
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
orificios roscados
forma del cuerpo
brida abajo
control de posición
sin
campo de presión
alta presión
carrera de sujeción [mm]
6
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
mecanismo de giro
estándar
dispositivo de seguridad de giro
sin
Interrogación del
sin
ángulo de giro [°]
90
sentido de giro
derecha
carrera de giro [mm]
10
carrera total [mm]
16
material del rascador
FKM
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
simple efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.55
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
conexión por junta tórica
forma del cuerpo
brida abajo
control de posición
sin
campo de presión
alta presión
carrera de sujeción [mm]
6
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
mecanismo de giro
estándar
dispositivo de seguridad de giro
sin
Interrogación del
sin
ángulo de giro [°]
90
sentido de giro
derecha
carrera de giro [mm]
10
carrera total [mm]
16
material del rascador
FKM
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
simple efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.55
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
orificios roscados
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
alta presión
carrera de sujeción [mm]
6
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
mecanismo de giro
estándar
dispositivo de seguridad de giro
sin
Interrogación del
sin
ángulo de giro [°]
90
sentido de giro
derecha
carrera de giro [mm]
10
carrera total [mm]
16
material del rascador
FKM
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
simple efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.55
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
alta presión
carrera de sujeción [mm]
6
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
mecanismo de giro
estándar
dispositivo de seguridad de giro
sin
Interrogación del
sin
ángulo de giro [°]
90
sentido de giro
derecha
carrera de giro [mm]
10
carrera total [mm]
16
material del rascador
FKM
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
simple efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.55
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable
control de posición
sin
campo de presión
alta presión
carrera de sujeción [mm]
6
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
mecanismo de giro
estándar
dispositivo de seguridad de giro
sin
Interrogación del
sin
ángulo de giro [°]
90
sentido de giro
derecha
carrera de giro [mm]
10
carrera total [mm]
16
material del rascador
FKM
alojamiento para la brida de sujeción
cono 1:10
Accesorios (11)
| Referencia | Datos CAD | Descripción |
|---|---|---|
|
Referencia
|
Datos CAD
|
Descripción
Brida de sujeción completa
para 1849-0XX y 1850-XXX
máx. 350 bar, según la hoja del catálogo B1.849
|
|
Referencia
|
Datos CAD
|
Descripción
Brida articulada doble completa
para 1849-0XX y 1850-XXX
máx. 350 bar, según la hoja del catálogo B1.849
|
|
Referencia
|
Datos CAD
|
Descripción
Junta tórica 7 x 1,5 mm, FKM
según la hoja del catálogo B1.5091
|
|
Referencia
|
Datos CAD
|
Descripción
Tornillo M 5 x 10 mm – DIN 7984
según la hoja del catálogo B1.849
|
|
Referencia
|
Datos CAD
|
Descripción
Arandela 5,3 – DIN 7349
según la hoja del catálogo B1.849
|
|
Referencia
|
Datos CAD
|
Descripción
Tuerca ranurada DIN 1804
M27 x 1,5 mm
según la hoja del catálogo B1.849
|
|
Referencia
|
Datos CAD
|
Descripción
Brida de sujeción, pieza bruta 106 x 20 x 12 mm
según la hoja del catálogo B1.849
|
|
Referencia
|
Datos CAD
|
Descripción
Racor de reducción GWR 1/8 - 1/4
según la hoja del catálogo B1.849
|
|
Referencia
|
Datos CAD
|
Descripción
Tornillo de presión M6 x 45 mm
de forma redondeada
según la hoja del catálogo J7.202
|
|
Referencia
|
Datos CAD
|
Descripción
Racor de unión recto D8L G1/8 ED
G1/8 - tubo Ø 8 mm
máx. 250 bar, según la hoja del catálogo F9.300
|
