B1.8805

Garras giratorias con función «Fail-Safe»

brida arriba, mecanismo de giro reforzado
control de posición opcional
doble efecto, presión máx. de servicio 250 bar
Garras giratorias con función «Fail-Safe»
Descargas
Hoja del catálogo
ESDEENFRIT
Instrucciones de servicio
Informaciones de la serie
Descripción
B 1.8805 Garras giratorias con función «Fail-Safe»

Función «Fail-Safe»
Se mantiene la fuerza de sujeción íntegra, tanto en caso de caída de presión como de pérdida total de presión. Esto se consigue gracias al apriete con autorretención del vástago del pistón mediante un pistón en forma de cuña de doble efecto que se activa por separado.
Sujeción:
1. Girar y sujetar
2. Bloquear
Liberar:
1. Desbloquear
2. Liberar y girar hacia atrás
Requisito: Antes de despresurizar, la presión de apriete aún debe estar disponible por lo menos durante 3 segundos.

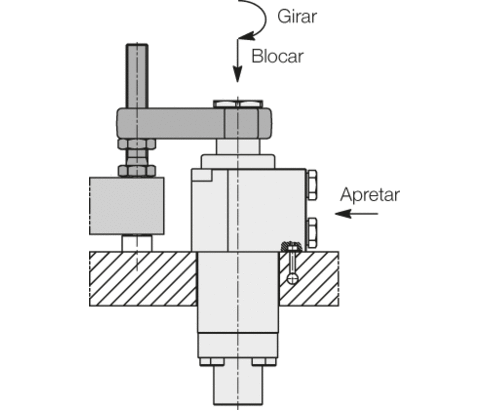

garra giratoria con función «Fail-Safe» B1.8805
garra giratoria con función «Fail-Safe» B1.8805
