Staffe rotanti irreversibili con autobloccaggio dello stelo pistone

Flangia in alto, meccanismo di rotazione rinforzato
controllo di posizione opzionale
a doppio effetto, pressione max. d’esercizio 250 bar

Downloads

Tabella di catalogo

IT DE EN ES FR

Istruzioni per l’uso

Informazioni serie

Descrizione

B 1.8805 Staffe rotanti irreversibili con autobloccaggio dello stelo pistone

Funzionamento irreversibile (autobloccante)

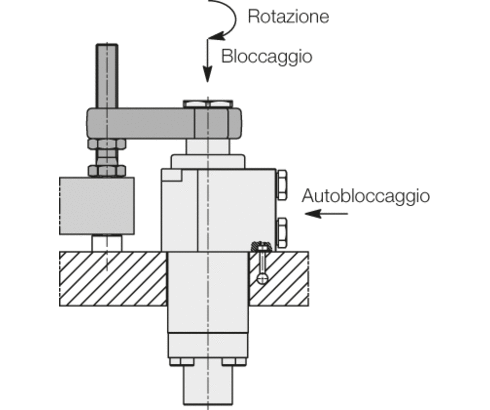

Questa staffa rotante idraulica è un cilindro a trazione che utilizza una parte della corsa totale come corsa di rotazione per ruotare il pistone. L'autobloccaggio dello stelo del pistone viene effettuato da un pistone a cuneo a doppio effetto, con comando separato.
Bloccaggio:
1. Rotazione e bloccaggio
2. Autobloccaggio
Sbloccaggio:
1. Allentamento autobloccaggio
2. Sbloccaggio e rotazione all'indietro
Condizioni preliminari: prima di eliminare la pressione di bloccaggio, la pressione di autobloccaggio deve permanere per ulteriori 3 secondi.

Articolo (56)

Quantità

No. ord.	Files CAD	come funziona	diametro pistone [mm]	diametro stelo [mm]	forza traente max. [kN]
No. ord. 1895304KDH35	Files CAD	come funziona doppio effetto con autobloccaggio dello stelo del pistone	diametro pistone [mm] 40	diametro stelo [mm] 32	forza traente max. [kN] 11.3	Proprietà
No. ord. 1895304KDM35	Files CAD	come funziona doppio effetto con autobloccaggio dello stelo del pistone	diametro pistone [mm] 40	diametro stelo [mm] 32	forza traente max. [kN] 11.3	Proprietà
No. ord. 1895304KMH35	Files CAD	come funziona doppio effetto con autobloccaggio dello stelo del pistone	diametro pistone [mm] 40	diametro stelo [mm] 32	forza traente max. [kN] 11.3	Proprietà
No. ord. 1895304KMM35	Files CAD	come funziona doppio effetto con autobloccaggio dello stelo del pistone	diametro pistone [mm] 40	diametro stelo [mm] 32	forza traente max. [kN] 11.3	Proprietà
No. ord. 1895324KDH35	Files CAD	come funziona doppio effetto con autobloccaggio dello stelo del pistone	diametro pistone [mm] 40	diametro stelo [mm] 32	forza traente max. [kN] 11.3	Proprietà
No. ord. 1895324KDM35	Files CAD	come funziona doppio effetto con autobloccaggio dello stelo del pistone	diametro pistone [mm] 40	diametro stelo [mm] 32	forza traente max. [kN] 11.3	Proprietà
No. ord. 1895324KMH35	Files CAD	come funziona doppio effetto con autobloccaggio dello stelo del pistone	diametro pistone [mm] 40	diametro stelo [mm] 32	forza traente max. [kN] 11.3	Proprietà
No. ord. 1895324KMM35	Files CAD	come funziona doppio effetto con autobloccaggio dello stelo del pistone	diametro pistone [mm] 40	diametro stelo [mm] 32	forza traente max. [kN] 11.3	Proprietà
No. ord. 1895334KDH35	Files CAD	come funziona doppio effetto con autobloccaggio dello stelo del pistone	diametro pistone [mm] 40	diametro stelo [mm] 32	forza traente max. [kN] 11.3	Proprietà
No. ord. 1895334KDM35	Files CAD	come funziona doppio effetto con autobloccaggio dello stelo del pistone	diametro pistone [mm] 40	diametro stelo [mm] 32	forza traente max. [kN] 11.3	Proprietà

Articoli accessori (12)

Quantità

No. ord.	Files CAD	Descrizione
No. ord. 0341100	Files CAD /	Descrizione Raschiatore metallico, completo per diametro dello stello pistone 32 mm secondo tabella di catalogo B1.852
No. ord. 0341101	Files CAD /	Descrizione Raschiatore metallico, completo per serie 1847 secondo tabella di catalogo B1.853
No. ord. 0353808	Files CAD	Descrizione Controllo pneumatico di posizione, completo per 1895-XXX-VMX35 secondo tabella di catalogo B1.8801
No. ord. 0353809	Files CAD	Descrizione Controllo pneumatico di posizione, completo per 1896-XXX-VMX36 secondo tabella di catalogo B1.8801
No. ord. 0353811	Files CAD	Descrizione Controllo elettrico di posizione con sensore e spina ad angolo per 1896/1897-XXX-VMX36/38 secondo tabella di catalogo B1.8801
No. ord. 0353813	Files CAD	Descrizione Controllo elettrico di posizione senza sensore per 1896/1897-XXX-VMX36/38 secondo tabella di catalogo B1.8801
No. ord. 0353814	Files CAD	Descrizione Controllo elettrico di posizione con sensore e spina ad angolo per 1895-XXX-VMX35 secondo tabella di catalogo B1.8801
No. ord. 0353815	Files CAD	Descrizione Controllo elettrico di posizione senza sensore per 1895-XXX-VMX35 secondo tabella di catalogo B1.8801
No. ord. 3000343	Files CAD	Descrizione O-ring 8 x 1,5 mm, NBR secondo tabella di catalogo B1.5091
No. ord. 3300821	Files CAD	Descrizione Tappo filettato VSD G1/ 4 A max. 400 bar, secondo tabella di catalogo F9.300
