Series
J7.203

Garras giratorias neumáticas

con brida arriba
para sensores magnéticos regulables
doble efecto, presión máx. de servicio 7 bar
Garras giratorias neumáticas
Descargas
Hoja del catálogo
DEENFRESIT
Instrucciones de servicio
Informaciones de la serie
Descripción

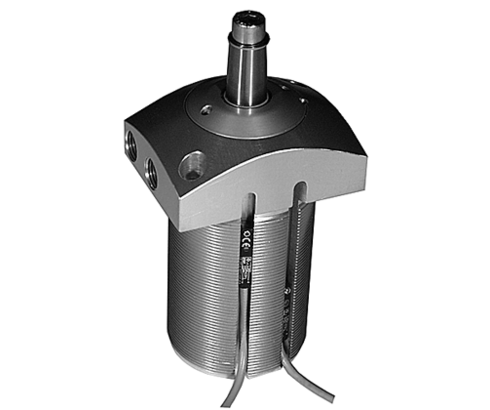

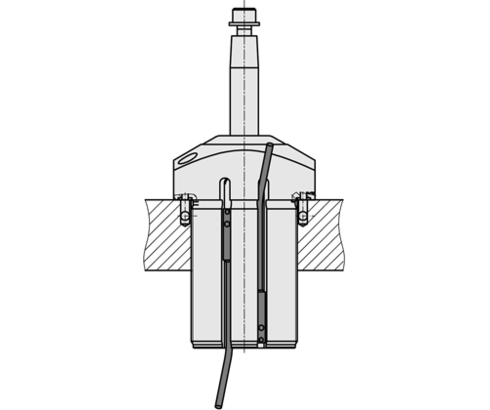

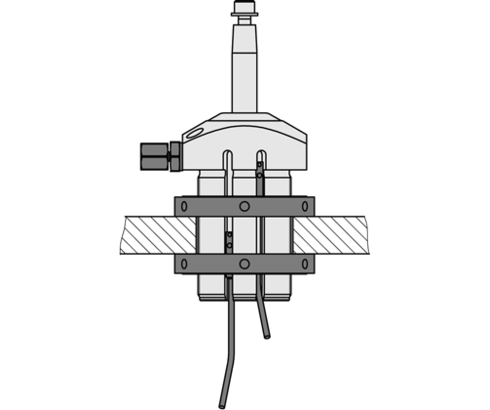

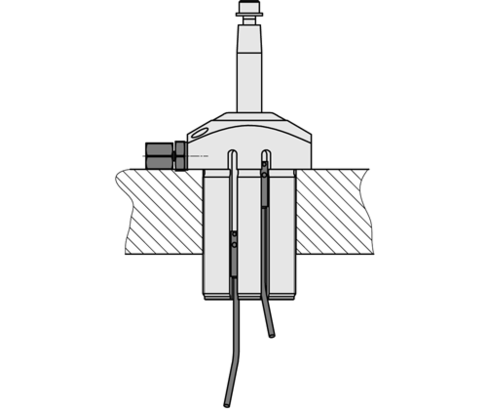

J 7.203 Garras giratorias neumáticas

La utilización de estas garras giratorias está recomendada en aplicaciones dónde son suficientes fuerzas de sujeción bajas. El pistón magnético permite el control de la posición de blocaje y de desblocaje.

Al recibir la presión neumática, la brida de sujeción gira 90°, bajándo a la posición de sujeción, después efectúa la carrera rectilínea de sujeción. El control de posición da las informaciones necesarias sobre la posición del pistón, pero no sobre la posición de la brida. El control se efectúa por sensores electrónicos (ver accesorios) que detectan el campo magnético del pistón magnético. Los puntos de conexión pueden regularse de forma continua mediante el desplazamiento de los sensores.

Artículos (20)
funcionamiento
doble efecto (20)
diámetro del pistón [mm]
diámetro del vástago [mm]
presión máx. de servicio [bar]
7 (20)
forma del cuerpo
brida arriba (20)
control de posición
con accesorios sensores magnéticos (20)
carrera de sujeción [mm]
ángulo de giro [°]
90 (20)
sentido de giro
carrera de giro [mm]
carrera total [mm]
alojamiento para la brida de sujeción
cono 1:10 (20)
conexiones
fuerza de tracción máx. a 6 bar [N]
Referencia Datos CADfuncionamientodiámetro del pistón [mm]diámetro del vástago [mm]presión máx. de servicio [bar]
Referencia
1873103
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
20
diámetro del vástago [mm]
8
presión máx. de servicio [bar]
7
Propiedades
Referencia
1873105
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
20
diámetro del vástago [mm]
8
presión máx. de servicio [bar]
7
Propiedades
Referencia
1873203
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
20
diámetro del vástago [mm]
8
presión máx. de servicio [bar]
7
Propiedades
Referencia
1873205
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
20
diámetro del vástago [mm]
8
presión máx. de servicio [bar]
7
Propiedades
Referencia
1874103
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
32
diámetro del vástago [mm]
12
presión máx. de servicio [bar]
7
Propiedades
Referencia
1874105
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
32
diámetro del vástago [mm]
12
presión máx. de servicio [bar]
7
Propiedades
Referencia
1874203
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
32
diámetro del vástago [mm]
12
presión máx. de servicio [bar]
7
Propiedades
Referencia
1874205
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
32
diámetro del vástago [mm]
12
presión máx. de servicio [bar]
7
Propiedades
Referencia
1875103
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
40
diámetro del vástago [mm]
16
presión máx. de servicio [bar]
7
Propiedades
Referencia
1875105
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
40
diámetro del vástago [mm]
16
presión máx. de servicio [bar]
7
Propiedades
Referencia
1873103
funcionamiento
doble efecto
diámetro del pistón [mm]
20
diámetro del vástago [mm]
8
presión máx. de servicio [bar]
7
forma del cuerpo
brida arriba
control de posición
con accesorios sensores magnéticos
carrera de sujeción [mm]
7
ángulo de giro [°]
90
sentido de giro
derecha
carrera de giro [mm]
7.5
carrera total [mm]
14.5
alojamiento para la brida de sujeción
cono 1:10
conexiones
M5
fuerza de tracción máx. a 6 bar [N]
158.3
Referencia
1873105
funcionamiento
doble efecto
diámetro del pistón [mm]
20
diámetro del vástago [mm]
8
presión máx. de servicio [bar]
7
forma del cuerpo
brida arriba
control de posición
con accesorios sensores magnéticos
carrera de sujeción [mm]
7
ángulo de giro [°]
90
sentido de giro
derecha
carrera de giro [mm]
7.5
carrera total [mm]
14.5
alojamiento para la brida de sujeción
cono 1:10
conexiones
orificios taladrados brida
fuerza de tracción máx. a 6 bar [N]
158.3
Referencia
1873203
funcionamiento
doble efecto
diámetro del pistón [mm]
20
diámetro del vástago [mm]
8
presión máx. de servicio [bar]
7
forma del cuerpo
brida arriba
control de posición
con accesorios sensores magnéticos
carrera de sujeción [mm]
7
ángulo de giro [°]
90
sentido de giro
izquierda
carrera de giro [mm]
7.5
carrera total [mm]
14.5
alojamiento para la brida de sujeción
cono 1:10
conexiones
M5
fuerza de tracción máx. a 6 bar [N]
158.3
Referencia
1873205
funcionamiento
doble efecto
diámetro del pistón [mm]
20
diámetro del vástago [mm]
8
presión máx. de servicio [bar]
7
forma del cuerpo
brida arriba
control de posición
con accesorios sensores magnéticos
carrera de sujeción [mm]
7
ángulo de giro [°]
90
sentido de giro
izquierda
carrera de giro [mm]
7.5
carrera total [mm]
14.5
alojamiento para la brida de sujeción
cono 1:10
conexiones
orificios taladrados brida
fuerza de tracción máx. a 6 bar [N]
158.3
Referencia
1874103
funcionamiento
doble efecto
diámetro del pistón [mm]
32
diámetro del vástago [mm]
12
presión máx. de servicio [bar]
7
forma del cuerpo
brida arriba
control de posición
con accesorios sensores magnéticos
carrera de sujeción [mm]
9
ángulo de giro [°]
90
sentido de giro
derecha
carrera de giro [mm]
9.5
carrera total [mm]
18.5
alojamiento para la brida de sujeción
cono 1:10
conexiones
M5
fuerza de tracción máx. a 6 bar [N]
414.6
Referencia
1874105
funcionamiento
doble efecto
diámetro del pistón [mm]
32
diámetro del vástago [mm]
12
presión máx. de servicio [bar]
7
forma del cuerpo
brida arriba
control de posición
con accesorios sensores magnéticos
carrera de sujeción [mm]
9
ángulo de giro [°]
90
sentido de giro
derecha
carrera de giro [mm]
9.5
carrera total [mm]
18.5
alojamiento para la brida de sujeción
cono 1:10
conexiones
orificios taladrados brida
fuerza de tracción máx. a 6 bar [N]
414.6
Referencia
1874203
funcionamiento
doble efecto
diámetro del pistón [mm]
32
diámetro del vástago [mm]
12
presión máx. de servicio [bar]
7
forma del cuerpo
brida arriba
control de posición
con accesorios sensores magnéticos
carrera de sujeción [mm]
9
ángulo de giro [°]
90
sentido de giro
izquierda
carrera de giro [mm]
9.5
carrera total [mm]
18.5
alojamiento para la brida de sujeción
cono 1:10
conexiones
M5
fuerza de tracción máx. a 6 bar [N]
414.6
Referencia
1874205
funcionamiento
doble efecto
diámetro del pistón [mm]
32
diámetro del vástago [mm]
12
presión máx. de servicio [bar]
7
forma del cuerpo
brida arriba
control de posición
con accesorios sensores magnéticos
carrera de sujeción [mm]
9
ángulo de giro [°]
90
sentido de giro
izquierda
carrera de giro [mm]
9.5
carrera total [mm]
18.5
alojamiento para la brida de sujeción
cono 1:10
conexiones
orificios taladrados brida
fuerza de tracción máx. a 6 bar [N]
414.6
Referencia
1875103
funcionamiento
doble efecto
diámetro del pistón [mm]
40
diámetro del vástago [mm]
16
presión máx. de servicio [bar]
7
forma del cuerpo
brida arriba
control de posición
con accesorios sensores magnéticos
carrera de sujeción [mm]
15
ángulo de giro [°]
90
sentido de giro
derecha
carrera de giro [mm]
17
carrera total [mm]
32
alojamiento para la brida de sujeción
cono 1:10
conexiones
G 1/8
fuerza de tracción máx. a 6 bar [N]
633.3
Referencia
1875105
funcionamiento
doble efecto
diámetro del pistón [mm]
40
diámetro del vástago [mm]
16
presión máx. de servicio [bar]
7
forma del cuerpo
brida arriba
control de posición
con accesorios sensores magnéticos
carrera de sujeción [mm]
15
ángulo de giro [°]
90
sentido de giro
derecha
carrera de giro [mm]
17
carrera total [mm]
32
alojamiento para la brida de sujeción
cono 1:10
conexiones
orificios taladrados brida
fuerza de tracción máx. a 6 bar [N]
633.3
Accesorios (24)
Referencia Datos CAD Descripción
Referencia
0187326
Datos CAD
Descripción
Brida de sujeción 42 mm para 1873-106/-206 según la hoja del catálogo J7.202
Referencia
0187426
Datos CAD
Descripción
Brida de sujeción 52 mm para 1874-106/-206 según la hoja del catálogo J7.202
Referencia
0187526
Datos CAD
Descripción
Brida de sujeción 58 mm para 1875-106/-206 según la hoja del catálogo J7.202
Referencia
0187626
Datos CAD
Descripción
Brida de sujeción 68 mm para 1876-106/-206 según la hoja del catálogo J7.202
Referencia
0187726
Datos CAD
Descripción
Brida de sujeción 80 mm para 1877-106/-206 según la hoja del catálogo J7.202
Referencia
3000342
Datos CAD
Descripción
Junta tórica 7 x 1,5 mm, NBR según la hoja del catálogo B1.5091
Referencia
3000968
Datos CAD
/
Descripción
Junta tórica 4,47 x 1,78 mm según la hoja del catálogo C2.9512
Referencia
3527040
Datos CAD
Descripción
Tuerca de collar M40 x 1,5 mm según la hoja del catálogo J7.201
Referencia
3527042
Datos CAD
Descripción
Tuerca de collar M60 x 1,5 mm según la hoja del catálogo J7.201
Referencia
3527082
Datos CAD
Descripción
Tuerca de collar M52 x 1,5 mm según la hoja del catálogo J7.203
Error al cargar los datos CAD. Por favor, compruebe su conexión a Internet e inténtelo de nuevo.
Atención: nuestros datos CAD son, por lo general, datos simplificados y reflejan principalmente el contorno exterior y las conexiones del producto (véase también Condiciones de uso). Consulte siempre la hoja de catálogo correspondiente para conocer las dimensiones exactas con tolerancias, en particular la información sobre orificios de montaje o accesorios como abrazaderas especiales.
