B1.880

Garras giratorias con dispositivo de seguridad de giro

brida arriba, simple y doble efecto
presión máx. de servicio 500 bar
Garras giratorias con dispositivo de seguridad de giro
Descargas
Hoja del catálogo
Instrucciones de servicio
Informaciones de la serie
Descripción
B 1.880 Garras giratorias con dispositivo de seguridad de giro

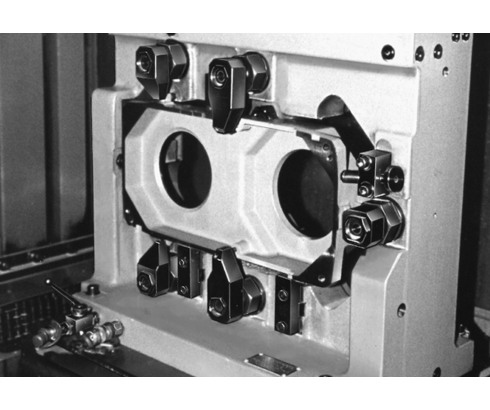

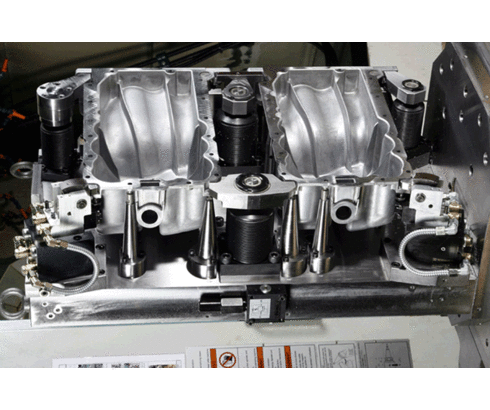

La aplicación de las garras hidráulicas es muy apropiado para dispositivos en los cuales los puntos de sujeción deban de quedar libres durante la carga y descarga de las piezas.

Este elemento hidráulico de sujeción es un cilindro a tracciòn. Una parte de la carrera total se utiliza para el giro del pistón (carrera de giro).

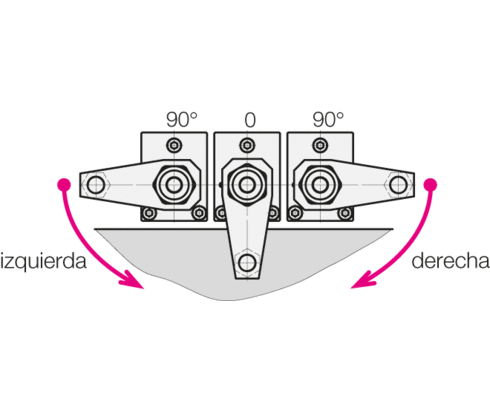

Sentido de giro
Alternativamente se suministran las garras con giro a la derecha o a la izquierda o sin giro (0°), partiendo de la posición inicial. Los ángulos de giro normales son 45°, 60° y 90° ±2°. Angulo de giro especial sobre demanda. Otras variantes, como p.ej. versiones con rascador metálico, sobre demanda.

sentido de giro de la garra giratoria
sentido de giro de la garra giratoria
