Series
HILMA.NC

Sistemas de sujeción para piezas a mecanizar HILMA.NC

clamping against the fixed jaw
jaw widths 100 | 125 | 160 mm
Sistemas de sujeción para piezas a mecanizar HILMA.NC
Descargas
Hoja del catálogo
DEENFRITPL
Instrucciones de servicio
Informaciones de la serie



Further information
HILMA.NC - www.stark-roemheld.com/hilma-nc

Description

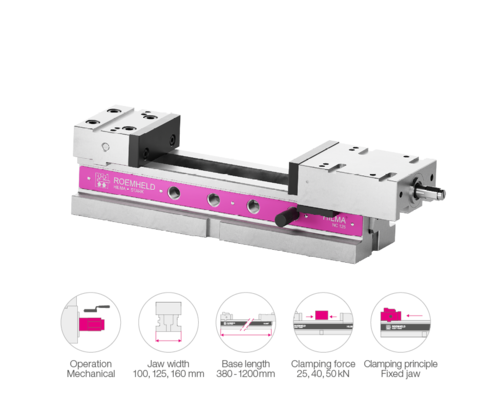

HILMA.NC machine vise

mechanically/hydraulically operated
clamping against the fixed jaw
jaw width 100, 125, 160 mm

The modular system of the HILMA.NC series is preferably used on vertical machining centres. Depending on the machining strategy and degree of automation, the clamping force can be applied manually by means of a crank handle (HILMA.NC) or hydraulically by means of a power unit (HILMA.NCH).

Special features of the HILMA.NC machine vise family:

  • adapted: three jaw widths and variable base lengths
  • modular: extensive range of jaws and accessories
  • fixed: optimal possibilities for fixation
  • safe: precise and constant clamping force
  • clean: easy cleaning
The variable basis - modular HILMA.NC machine vice
Artículos (33)
tipo
HILMA.NC (33)
accionamiento
con manivela (33)
fuerza máx. de sujeción [kN]
principio de sujeción
mandíbula fija (33)
sistema de sujeción
sistema de sujeción simple (33)
ancho de mandíbulas [mm]
longitud L [mm]
altura H [mm]
apertura máx. [mm]
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
mandíbulas de sujeción
para mandíbulas sobrepuestas (33)
chaveteros longitudinales y transversales
con (33)
indicación de la fuerza de sujeción
limitación de la carrera de apertura
sin (33)
Referencia Datos CADtipoaccionamientofuerza máx. de sujeción [kN]principio de sujeción
Referencia
930720203
Datos CAD
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
25
principio de sujeción
mandíbula fija
Propiedades
Referencia
930720213
Datos CAD
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
25
principio de sujeción
mandíbula fija
Propiedades
Referencia
930720214
Datos CAD
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
25
principio de sujeción
mandíbula fija
Propiedades
Referencia
930720303
Datos CAD
/
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
25
principio de sujeción
mandíbula fija
Propiedades
Referencia
930720313
Datos CAD
/
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
25
principio de sujeción
mandíbula fija
Propiedades
Referencia
930720314
Datos CAD
/
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
25
principio de sujeción
mandíbula fija
Propiedades
Referencia
930730203
Datos CAD
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
40
principio de sujeción
mandíbula fija
Propiedades
Referencia
930730213
Datos CAD
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
40
principio de sujeción
mandíbula fija
Propiedades
Referencia
930730214
Datos CAD
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
40
principio de sujeción
mandíbula fija
Propiedades
Referencia
930730303
Datos CAD
/
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
40
principio de sujeción
mandíbula fija
Propiedades
Referencia
930720203
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
25
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
100
longitud L [mm]
380
altura H [mm]
70
apertura máx. [mm]
205
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
386
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
sin
limitación de la carrera de apertura
sin
Referencia
930720213
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
25
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
100
longitud L [mm]
380
altura H [mm]
70
apertura máx. [mm]
205
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
386
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
con
limitación de la carrera de apertura
sin
Referencia
930720214
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
25
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
100
longitud L [mm]
380
altura H [mm]
70
apertura máx. [mm]
205
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
386
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
con
limitación de la carrera de apertura
sin
Referencia
930720303
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
25
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
100
longitud L [mm]
540
altura H [mm]
70
apertura máx. [mm]
365
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
546
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
sin
limitación de la carrera de apertura
sin
Referencia
930720313
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
25
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
100
longitud L [mm]
540
altura H [mm]
70
apertura máx. [mm]
365
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
546
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
con
limitación de la carrera de apertura
sin
Referencia
930720314
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
25
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
100
longitud L [mm]
540
altura H [mm]
70
apertura máx. [mm]
365
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
546
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
con
limitación de la carrera de apertura
sin
Referencia
930730203
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
40
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
125
longitud L [mm]
430
altura H [mm]
82
apertura máx. [mm]
225
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
431
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
sin
limitación de la carrera de apertura
sin
Referencia
930730213
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
40
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
125
longitud L [mm]
430
altura H [mm]
82
apertura máx. [mm]
225
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
431
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
con
limitación de la carrera de apertura
sin
Referencia
930730214
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
40
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
125
longitud L [mm]
430
altura H [mm]
82
apertura máx. [mm]
225
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
431
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
con
limitación de la carrera de apertura
sin
Referencia
930730303
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
40
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
125
longitud L [mm]
560
altura H [mm]
82
apertura máx. [mm]
355
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
561
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
sin
limitación de la carrera de apertura
sin
Error al cargar los datos CAD. Por favor, compruebe su conexión a Internet e inténtelo de nuevo.
Atención: nuestros datos CAD son, por lo general, datos simplificados y reflejan principalmente el contorno exterior y las conexiones del producto (véase también Condiciones de uso). Consulte siempre la hoja de catálogo correspondiente para conocer las dimensiones exactas con tolerancias, en particular la información sobre orificios de montaje o accesorios como abrazaderas especiales.
