Baureihe
HILMA.NC
Schraubstock-System HILMA.NC
gegen Festbacke spannend
Backenbreiten 100 | 125 | 160 mm
Backenbreiten 100 | 125 | 160 mm
Informationen Baureihe
Beschreibung

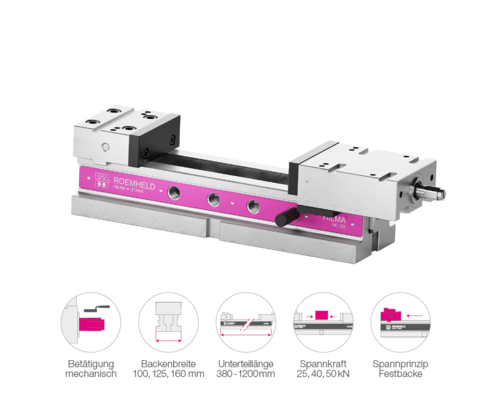

Modularer Maschinenschraubstock HILMA.NC
mechanisch betätigt mit hydraulischer Kraftübersetzung
gegen Festbacke spannend
Backenbreiten 100, 125 und 160 mm
Das modulare System der HILMA.NC Baureihe wird bevorzugt auf vertikalen Bearbeitungszentren eingesetzt. Je nach Bearbeitungsstrategie und Automatisierungsgrad kann die Spannkraft manuell über Handkurbel (HILMA.NC) oder hydraulisch mittels Aggregat (HILMA.NCH) eingeleitet werden.
Besondere Merkmale der HILMA.NC Maschinenschraubstöcke:
- passend: drei Backenbreiten und variable Unterteillängen
- modular: umfangreiches Backenprogramm und Zubehör
- fixiert: optimale Möglichkeiten der Befestigung
- sicher: exakte und gleichbleibende Spannkraft
- clean: einfache Reinigung
Artikel (33)
Lädt…
| Art.-Nr. | CAD-Daten | Typ | Betätigung | max. Spannkraft [kN] | Spannprinzip | |
|---|---|---|---|---|---|---|
|
Art.-Nr.
|
CAD-Daten
|
Eigenschaften
| ||||
|
Art.-Nr.
|
CAD-Daten
|
Eigenschaften
| ||||
|
Art.-Nr.
|
CAD-Daten
|
Eigenschaften
| ||||
|
Art.-Nr.
|
Eigenschaften
| |||||
|
Art.-Nr.
|
Eigenschaften
| |||||
|
Art.-Nr.
|
Eigenschaften
| |||||
|
Art.-Nr.
|
CAD-Daten
|
Eigenschaften
| ||||
|
Art.-Nr.
|
CAD-Daten
|
Eigenschaften
| ||||
|
Art.-Nr.
|
CAD-Daten
|
Eigenschaften
| ||||
|
Art.-Nr.
|
Eigenschaften
|
Lädt…
Art.-Nr.
Typ
HILMA.NC
Betätigung
mit Handkurbel
max. Spannkraft [kN]
25
Spannprinzip
Festbacke
Spannsystem
Einzelspannsystem
Backenbreite [mm]
100
Baulänge L [mm]
380
Bauhöhe H [mm]
70
max. Spannweite [mm]
205
max. Spannweite mit Aufsatz-Stufenbacken [mm]
386
Spannbacken
für Aufsatzbacken
Längs- und Quernuten
mit
Spannkraftanzeige
ohne
Öffnungshubbegrenzung
ohne
Art.-Nr.
Typ
HILMA.NC
Betätigung
mit Handkurbel
max. Spannkraft [kN]
25
Spannprinzip
Festbacke
Spannsystem
Einzelspannsystem
Backenbreite [mm]
100
Baulänge L [mm]
380
Bauhöhe H [mm]
70
max. Spannweite [mm]
205
max. Spannweite mit Aufsatz-Stufenbacken [mm]
386
Spannbacken
für Aufsatzbacken
Längs- und Quernuten
mit
Spannkraftanzeige
mit
Öffnungshubbegrenzung
ohne
Art.-Nr.
Typ
HILMA.NC
Betätigung
mit Handkurbel
max. Spannkraft [kN]
25
Spannprinzip
Festbacke
Spannsystem
Einzelspannsystem
Backenbreite [mm]
100
Baulänge L [mm]
380
Bauhöhe H [mm]
70
max. Spannweite [mm]
205
max. Spannweite mit Aufsatz-Stufenbacken [mm]
386
Spannbacken
für Aufsatzbacken
Längs- und Quernuten
mit
Spannkraftanzeige
mit
Öffnungshubbegrenzung
ohne
Art.-Nr.
Typ
HILMA.NC
Betätigung
mit Handkurbel
max. Spannkraft [kN]
25
Spannprinzip
Festbacke
Spannsystem
Einzelspannsystem
Backenbreite [mm]
100
Baulänge L [mm]
540
Bauhöhe H [mm]
70
max. Spannweite [mm]
365
max. Spannweite mit Aufsatz-Stufenbacken [mm]
546
Spannbacken
für Aufsatzbacken
Längs- und Quernuten
mit
Spannkraftanzeige
ohne
Öffnungshubbegrenzung
ohne
Art.-Nr.
Typ
HILMA.NC
Betätigung
mit Handkurbel
max. Spannkraft [kN]
25
Spannprinzip
Festbacke
Spannsystem
Einzelspannsystem
Backenbreite [mm]
100
Baulänge L [mm]
540
Bauhöhe H [mm]
70
max. Spannweite [mm]
365
max. Spannweite mit Aufsatz-Stufenbacken [mm]
546
Spannbacken
für Aufsatzbacken
Längs- und Quernuten
mit
Spannkraftanzeige
mit
Öffnungshubbegrenzung
ohne
Art.-Nr.
Typ
HILMA.NC
Betätigung
mit Handkurbel
max. Spannkraft [kN]
25
Spannprinzip
Festbacke
Spannsystem
Einzelspannsystem
Backenbreite [mm]
100
Baulänge L [mm]
540
Bauhöhe H [mm]
70
max. Spannweite [mm]
365
max. Spannweite mit Aufsatz-Stufenbacken [mm]
546
Spannbacken
für Aufsatzbacken
Längs- und Quernuten
mit
Spannkraftanzeige
mit
Öffnungshubbegrenzung
ohne
Art.-Nr.
Typ
HILMA.NC
Betätigung
mit Handkurbel
max. Spannkraft [kN]
40
Spannprinzip
Festbacke
Spannsystem
Einzelspannsystem
Backenbreite [mm]
125
Baulänge L [mm]
430
Bauhöhe H [mm]
82
max. Spannweite [mm]
225
max. Spannweite mit Aufsatz-Stufenbacken [mm]
431
Spannbacken
für Aufsatzbacken
Längs- und Quernuten
mit
Spannkraftanzeige
ohne
Öffnungshubbegrenzung
ohne
Art.-Nr.
Typ
HILMA.NC
Betätigung
mit Handkurbel
max. Spannkraft [kN]
40
Spannprinzip
Festbacke
Spannsystem
Einzelspannsystem
Backenbreite [mm]
125
Baulänge L [mm]
430
Bauhöhe H [mm]
82
max. Spannweite [mm]
225
max. Spannweite mit Aufsatz-Stufenbacken [mm]
431
Spannbacken
für Aufsatzbacken
Längs- und Quernuten
mit
Spannkraftanzeige
mit
Öffnungshubbegrenzung
ohne
Art.-Nr.
Typ
HILMA.NC
Betätigung
mit Handkurbel
max. Spannkraft [kN]
40
Spannprinzip
Festbacke
Spannsystem
Einzelspannsystem
Backenbreite [mm]
125
Baulänge L [mm]
430
Bauhöhe H [mm]
82
max. Spannweite [mm]
225
max. Spannweite mit Aufsatz-Stufenbacken [mm]
431
Spannbacken
für Aufsatzbacken
Längs- und Quernuten
mit
Spannkraftanzeige
mit
Öffnungshubbegrenzung
ohne
Art.-Nr.
Typ
HILMA.NC
Betätigung
mit Handkurbel
max. Spannkraft [kN]
40
Spannprinzip
Festbacke
Spannsystem
Einzelspannsystem
Backenbreite [mm]
125
Baulänge L [mm]
560
Bauhöhe H [mm]
82
max. Spannweite [mm]
355
max. Spannweite mit Aufsatz-Stufenbacken [mm]
561
Spannbacken
für Aufsatzbacken
Längs- und Quernuten
mit
Spannkraftanzeige
ohne
Öffnungshubbegrenzung
ohne
