Hydraulikzylinder mit blockförmigem Gehäuse
Baureihen
Lädt…
Typ
Funktionsweise
Positionsabfrage (Zubehör)
Endlagendämpfung
ohne (10)
Gehäusematerial
Beschreibung
Einsatz
Für alle hydraulisch betätigten linearen Bewegungen.



Einfach wirkend
Die hydraulische Kraft wirkt nur in einer Achsrichtung.
Der Rückhub erfolgt durch Federkraftoder durch äußere Kräfte.



Belüftung des Federraums
Wenn die Gefahr besteht, dass Flüssigkeiten durch den Sintermetall-Luftfilter in den Federraum gelangen, muss ein Belüftungsschlauch angeschlossen und an eine geschützte Stelle verlegt werden (siehe Katalogblatt G 0.110).

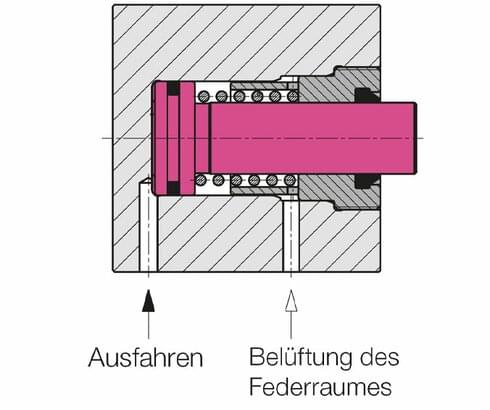

Schnittbild: Einfach wirkender Blockzylinder
Schnittbild: Einfach wirkender Blockzylinder
Doppelt wirkend
Die hydraulischen Kräfte wirken in beiden Achsrichtungen, wobei die Druckkraft immer größer als die Zugkraft ist. Der doppelt wirkende Blockzylinder hat eine hohe Funktionssicherheit mit exakt kalkulierbaren Verfahrzeiten.


Maximale Kolbengeschwindigkeit
Die Tabellenwerte von 0,25 m/s und 0,50 m/s beruhen auf Angaben der Dichtungshersteller.
Die Blockzylinder haben, bis auf zwei Ausnahmen, keine Endlagendämpfung.
Um Schäden zu vermeiden, sollte der Kolben nicht mit dieser Geschwindigkeit ungebremst gegen die internen Kolbenanschläge fahren.

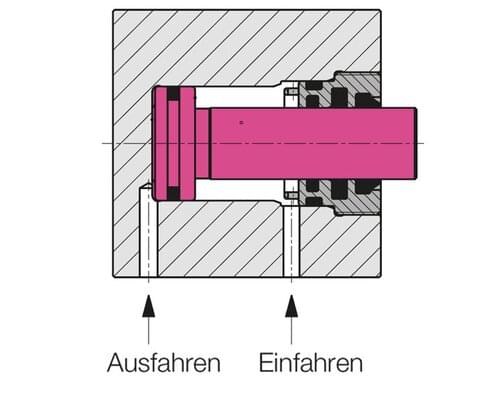

Schnittbild: Doppelt wirkender Blockzylinder
Schnittbild: Doppelt wirkender Blockzylinder

Zulässige Kolbenquerkraft
Wenn die Kolbenstange mit einer Querkraft belastet wird, muss mit einem höheren Verschleiß gerechnet werden. Für Hübe bis 50 mm sollte die Querkraft nicht höher als 3 % der maximalen Kolbendruckkraft sein.

Der Blockzylinder S und der Hydro-Blockzylinder sind mit hochwertigen Führungsringen ausgestattet. Die zulässige Querkraft kann den Diagrammen auf den Katalogblättern entnommen werden.


Dichtungen und max. Betriebstemperatur
Die Angaben in der Tabelle sind Richtwerte:

  • NBR = Nitril-Butadien-Kautschuk
    Handelsname z. B. Perbunan
    Temperaturbereich – 30 … + 100 °C
  • FKM = Fluor-Kautschuk
    Handelsname z. B. VITON®
    Temperaturbereich – 20 … + 200 °C

Genauere Angaben unter Berücksichtigung der gängigen Druckflüssigkeiten gibt es auf dem Katalogblatt A 0.100.

Für den Blockzylinder S stehen 5 Dichtungspakete zur Verfügung. Damit ist er optimal an Druck, Temperatur und Hydraulikflüssigkeit anpassbar.

Querkraft an der Kolbenstange
Querkraft an der Kolbenstange

Leckage
Blockzylinder sind im statischen Zustand leckölfrei. Beim Ausfahren der Kolbenstange lässt die doppelte Abdichtung nur einen Mikroölfilm passieren, der die erforderliche Schmierung der Dichtungen und damit eine hohe Lebensdauer sicherstellt.

Hubbegrenzung mit Distanzbuchse
Das Ausfahren des Kolbens kann durch den Einbau einer Distanzbuchse begrenzt werden.
Die Mindesthubverkürzung liegt je nach Baugröße zwischen 3 und 8 mm, der kleinstmögliche Hub zwischen 1 und 10 mm.

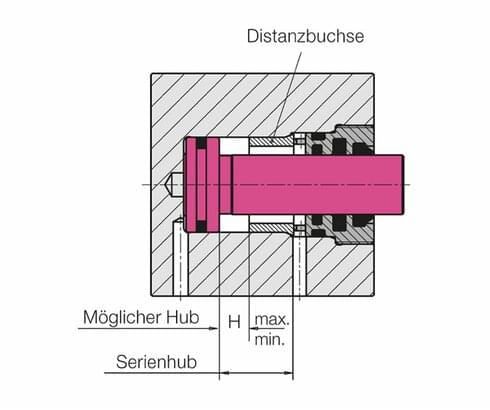

Hubbegrenzung mit Distanzbuchse
Hubbegrenzung mit Distanzbuchse

Befestigung
Alle Blockzylinder können mit Schrauben der Festigkeitsklasse 8.8 befestigt werden.
Bei Befestigung quer zur Zylinderachse müssen die Blockzylinder abhängig vom  Betriebsdruck abgestützt werden.

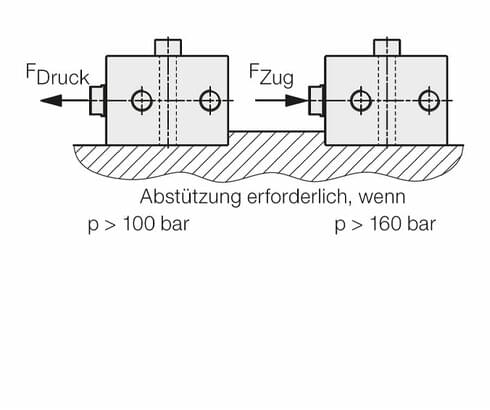

Abstützung von Blockzylindern
Abstützung von Blockzylindern
Optionen Gehäuse und Kolben

Gehäuse mit Quernut
Wenn die notwendige Abstützung auf der Boden- oder Stangenseite nicht möglich ist, können die Zylindergehäuse mit einer Quernut versehen werden.

Gehäuse mit Zentrierbund
Lieferbar bei Blockzylinder S und beim Hydro-Blockzylinder.

Kolben mit Außengewinde
Als Variante oder Sonderausführung lieferbar.

Kolben mit Endlagendämpfung
Bei Blockzylinder mit Endlagendämpfung und bei Hydro-Blockzylindern ist die Dämpfungsstärke einstellbar.

Kolbenwerkstoffe
Einsatzstahl gehärtet
Vergütungsstahl nitriert oder hartverchromt

Gehäuse mit Quernut | a: Quernut
Gehäuse mit Quernut | a: Quernut
Gehäuse mit Zentrierbund
Gehäuse mit Zentrierbund
Kolben mit Außengewinde |  a: ohne Zentrierbund  |  b: mit Zentrierbund
Kolben mit Außengewinde | a: ohne Zentrierbund | b: mit Zentrierbund

Endlagenkontrolle
Diese Blockzylinder werden mit druckfesten Näherungsschaltern ausgerüstet.
Sie sind im Bereich von 1 – 4 mm vor Endlage einstellbar.

Blockzylinder mit druckfesten Näherungsschaltern
Blockzylinder mit druckfesten Näherungsschaltern

Positionskontrolle komplett
Wird bei Blockzylindern mit durchgehender Kolbenstange am Zylinderboden angebaut.
Die induktiven Näherungsschalter sind verschiebbar und können den ganzen Kolbenhub abfragen.
Mindestabstand benachbarter Schaltpunkte nach Katalogblatt beachten.

Blockzylinder mit durchgehender Kolbenstange und Positionskontrolle
Blockzylinder mit durchgehender Kolbenstange und Positionskontrolle

Positionskontrolle mit Magnetsensoren
Magnetsensoren werden bei Blockzylindern mit Alu- oder Bronzegehäusen in einer Trapeznut befestigt und können über den ganzen Kolbenhub verschoben werden.
Mindestabstand der Schaltpunkte ca. 6 mm.



Rohrverschraubungen
Einschraubzapfen mit Elastic-Dichtung nach DIN 3852 T11 Form E und EN ISO 1179-2

Einbaulage
Beliebig, wenn nicht anders angegeben.

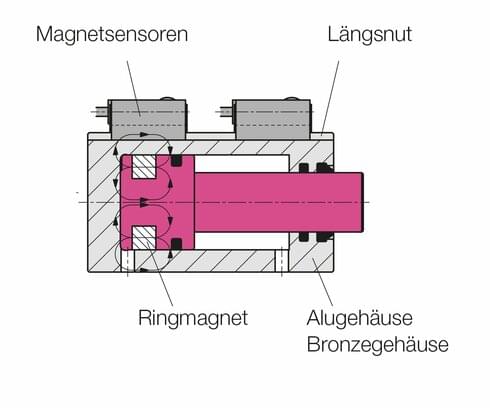

Blockzylinder mit Magnetsensoren
Blockzylinder mit Magnetsensoren
Zubehör

Druckschrauben und Kupplungszapfen
Verschiedene Druckschrauben und Kupplungszapfen nach Katalogblatt G 3.800.





Druckschrauben und Kupplungszapfen
Druckschrauben und Kupplungszapfen

Gelenklager
Blockzylinder mit Außengewinde auf der Kolbenstange (B 1.542) können mit Gelenklagern ausgerüstet werden.
Für den Zylinderboden stehen Lagerflansche zur Verfügung (G 3.810).

Blockzylinder mit Außengewinde mit Gelenklager und Lagerflansch
Blockzylinder mit Außengewinde mit Gelenklager und Lagerflansch
