Serie
HILMA.NC

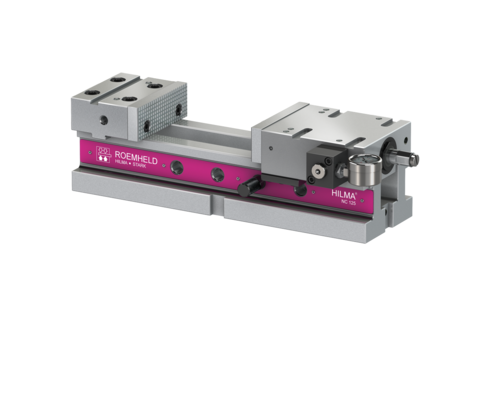

Sistema di bloccaggio dei pezzi HILMA.NC

morsa di bloccaggio contro ganascia fissa
azionamento meccanico
con moltiplicatore della forza idraulico
larghezze di ganascia 100, 125 e 160 mm
Sistema di bloccaggio dei pezzi HILMA.NC
Downloads
Tabella di catalogo
DEENFR
Istruzioni per l’uso
Informazioni serie
Descrizione
Sistema di bloccaggio dei pezzi NC

morsa di bloccaggio contro ganascia fissa, azionamento meccanico

Impiego
I sistemi di bloccaggio dei pezzi NC vengono impiegati in modo vantaggioso nella lavorazione verticale per la costruzione di stampi, forme e attrezzature.

Descrizione
I sistemi di bloccaggio dei pezzi NC grazie al facile posizionamento della spina sfilabile possono essere adattati in modo flessibile e rapido ai differenti campi di bloccaggio. Grazie alle cave longitudinali e trasversali 20H7, la morsa NC può essere posizionata in modo rapido e preciso. Come accessori sono disponibili ganasce riportate a gradini, con le quali è possibile ampliare il campo di bloccaggio. Estraendo la spina sfilabile e togliendo la slitta di bloccaggio dalla base, si favorisce una pulizia semplice e rapida del sistema di bloccaggio. In questo modo si riducono dispendiosi tempi non produttivi.

Vantaggi

  • Base in acciaio stabile contro le deformazioni
  • Moltiplicazione della forza idraulica
  • Guide di scorrimento temprate e rettificate
  • Programma di ganasce completo
  • Semplice regolazione del campo di bloccaggio tramite posizionamento rapido del perno d’innesto
  • Rinvio angolare o preselezione della forza di bloccaggio inseribili in un secondo momento (accessori)
  • Indicatore della forza di bloccaggio opzionale
  • Tempi di messa a punto minimi
  • Foro filettato nella ganascia fissa per l’arresto del pezzo
  • Bordo per il fissaggio mediante staffe
  • Pulizia rapida mediante semplice estrazione della slitta
  • Cave longitudinali e trasversali 20 H7 per il posizionamento rapido e compatibile con NC
  • Lunghezze costruttive differenti per l’adattamento ottimale alla tavola della macchina ed agli ingombri nel centro di lavoro
Video
Articolo (33)
tipo
HILMA.NC (33)
azionamento
con manovella (33)
max. forza traente [kN}
principio di bloccaggio
ganascia fissa (33)
sistema di bloccaggio
sistema a semplice effetto (33)
larghezza ganascia [mm]
lunghezza L [mm]
altezza H [mm]
max. ampiezza di bloccaggio [mm]
max. ampiezza di bloccaggio con ganasce superiori a gradini [mm]
ganasce di fissaggio
per ganasce superiori (33)
cave longitudinali e trasversali
con (33)
indicazione della forza di bloccaggio
limitazione della corsa di apertura
senza (33)
No. ord. Files CADtipoazionamentomax. forza traente [kN}principio di bloccaggio
No. ord.
930720203
Files CAD
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
25
principio di bloccaggio
ganascia fissa
Proprietà
No. ord.
930720213
Files CAD
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
25
principio di bloccaggio
ganascia fissa
Proprietà
No. ord.
930720214
Files CAD
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
25
principio di bloccaggio
ganascia fissa
Proprietà
No. ord.
930720303
Files CAD
/
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
25
principio di bloccaggio
ganascia fissa
Proprietà
No. ord.
930720313
Files CAD
/
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
25
principio di bloccaggio
ganascia fissa
Proprietà
No. ord.
930720314
Files CAD
/
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
25
principio di bloccaggio
ganascia fissa
Proprietà
No. ord.
930730203
Files CAD
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
40
principio di bloccaggio
ganascia fissa
Proprietà
No. ord.
930730213
Files CAD
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
40
principio di bloccaggio
ganascia fissa
Proprietà
No. ord.
930730214
Files CAD
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
40
principio di bloccaggio
ganascia fissa
Proprietà
No. ord.
930730303
Files CAD
/
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
40
principio di bloccaggio
ganascia fissa
Proprietà
No. ord.
930720203
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
25
principio di bloccaggio
ganascia fissa
sistema di bloccaggio
sistema a semplice effetto
larghezza ganascia [mm]
100
lunghezza L [mm]
380
altezza H [mm]
70
max. ampiezza di bloccaggio [mm]
205
max. ampiezza di bloccaggio con ganasce superiori a gradini [mm]
386
ganasce di fissaggio
per ganasce superiori
cave longitudinali e trasversali
con
indicazione della forza di bloccaggio
senza
limitazione della corsa di apertura
senza
No. ord.
930720213
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
25
principio di bloccaggio
ganascia fissa
sistema di bloccaggio
sistema a semplice effetto
larghezza ganascia [mm]
100
lunghezza L [mm]
380
altezza H [mm]
70
max. ampiezza di bloccaggio [mm]
205
max. ampiezza di bloccaggio con ganasce superiori a gradini [mm]
386
ganasce di fissaggio
per ganasce superiori
cave longitudinali e trasversali
con
indicazione della forza di bloccaggio
con
limitazione della corsa di apertura
senza
No. ord.
930720214
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
25
principio di bloccaggio
ganascia fissa
sistema di bloccaggio
sistema a semplice effetto
larghezza ganascia [mm]
100
lunghezza L [mm]
380
altezza H [mm]
70
max. ampiezza di bloccaggio [mm]
205
max. ampiezza di bloccaggio con ganasce superiori a gradini [mm]
386
ganasce di fissaggio
per ganasce superiori
cave longitudinali e trasversali
con
indicazione della forza di bloccaggio
con
limitazione della corsa di apertura
senza
No. ord.
930720303
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
25
principio di bloccaggio
ganascia fissa
sistema di bloccaggio
sistema a semplice effetto
larghezza ganascia [mm]
100
lunghezza L [mm]
540
altezza H [mm]
70
max. ampiezza di bloccaggio [mm]
365
max. ampiezza di bloccaggio con ganasce superiori a gradini [mm]
546
ganasce di fissaggio
per ganasce superiori
cave longitudinali e trasversali
con
indicazione della forza di bloccaggio
senza
limitazione della corsa di apertura
senza
No. ord.
930720313
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
25
principio di bloccaggio
ganascia fissa
sistema di bloccaggio
sistema a semplice effetto
larghezza ganascia [mm]
100
lunghezza L [mm]
540
altezza H [mm]
70
max. ampiezza di bloccaggio [mm]
365
max. ampiezza di bloccaggio con ganasce superiori a gradini [mm]
546
ganasce di fissaggio
per ganasce superiori
cave longitudinali e trasversali
con
indicazione della forza di bloccaggio
con
limitazione della corsa di apertura
senza
No. ord.
930720314
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
25
principio di bloccaggio
ganascia fissa
sistema di bloccaggio
sistema a semplice effetto
larghezza ganascia [mm]
100
lunghezza L [mm]
540
altezza H [mm]
70
max. ampiezza di bloccaggio [mm]
365
max. ampiezza di bloccaggio con ganasce superiori a gradini [mm]
546
ganasce di fissaggio
per ganasce superiori
cave longitudinali e trasversali
con
indicazione della forza di bloccaggio
con
limitazione della corsa di apertura
senza
No. ord.
930730203
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
40
principio di bloccaggio
ganascia fissa
sistema di bloccaggio
sistema a semplice effetto
larghezza ganascia [mm]
125
lunghezza L [mm]
430
altezza H [mm]
82
max. ampiezza di bloccaggio [mm]
225
max. ampiezza di bloccaggio con ganasce superiori a gradini [mm]
431
ganasce di fissaggio
per ganasce superiori
cave longitudinali e trasversali
con
indicazione della forza di bloccaggio
senza
limitazione della corsa di apertura
senza
No. ord.
930730213
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
40
principio di bloccaggio
ganascia fissa
sistema di bloccaggio
sistema a semplice effetto
larghezza ganascia [mm]
125
lunghezza L [mm]
430
altezza H [mm]
82
max. ampiezza di bloccaggio [mm]
225
max. ampiezza di bloccaggio con ganasce superiori a gradini [mm]
431
ganasce di fissaggio
per ganasce superiori
cave longitudinali e trasversali
con
indicazione della forza di bloccaggio
con
limitazione della corsa di apertura
senza
No. ord.
930730214
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
40
principio di bloccaggio
ganascia fissa
sistema di bloccaggio
sistema a semplice effetto
larghezza ganascia [mm]
125
lunghezza L [mm]
430
altezza H [mm]
82
max. ampiezza di bloccaggio [mm]
225
max. ampiezza di bloccaggio con ganasce superiori a gradini [mm]
431
ganasce di fissaggio
per ganasce superiori
cave longitudinali e trasversali
con
indicazione della forza di bloccaggio
con
limitazione della corsa di apertura
senza
No. ord.
930730303
tipo
HILMA.NC
azionamento
con manovella
max. forza traente [kN}
40
principio di bloccaggio
ganascia fissa
sistema di bloccaggio
sistema a semplice effetto
larghezza ganascia [mm]
125
lunghezza L [mm]
560
altezza H [mm]
82
max. ampiezza di bloccaggio [mm]
355
max. ampiezza di bloccaggio con ganasce superiori a gradini [mm]
561
ganasce di fissaggio
per ganasce superiori
cave longitudinali e trasversali
con
indicazione della forza di bloccaggio
senza
limitazione della corsa di apertura
senza
Errore durante il caricamento dei dati CAD. Verificare il collegamento Internet e ritentare.
Nota bene: i nostri dati CAD sono generalmente dati semplificati e riflettono principalmente il contorno esterno e le connessioni del prodotto (vedere anche Termini di utilizzo). Per le dimensioni esatte e le tolleranze, in particolare per le informazioni relative ai fori di montaggio o agli accessori, come ad esempio i morsetti speciali, consultare sempre la relativa scheda di catalogo.
