Cilindro a basetta

con corpo in alluminio o in bronzo per sensori magnetici regolabili
a doppio effetto, pressione max. d’esercizio 350 bar 500 bar

Downloads

Tabella di catalogo

DE EN FR ES IT

Istruzioni per l’uso

Informazioni serie

Descrizione

B 1.554 Cilindro a basetta con corpo in alluminio o in bronzo per sensori magnetici regolabili

I cilindri idraulici a basetta vengono impiegati universalmente per tutti i movimenti lineari con elevato fabbisogno di forza in presenza di dimensioni minime. Con i sensori magnetici regolabili è possibile controllare con precisione specifiche posizioni del pistone.

Il funzionamento a doppio effetto garantisce un'elevata sicurezza di funzionamento e tempi per effettuare la corsa calcolabili esattamente e ripetibili con precisione.

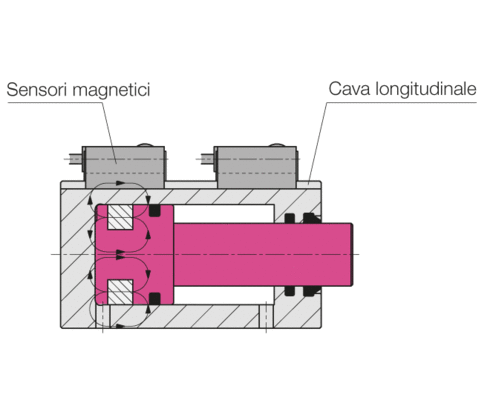

Il pistone di questo cilindro a basetta è dotato di un magnete a forma di anello il cui campo magnetico aziona il sensore. Il corpo del cilindro viene pertanto prodotto con un materiale non magnetizzabile.
Sono disponibile 2 varianti:

154X X1X lega di alluminio ad alta resistenza max. pressione d’esercizio 350 bar
154X X5X lega di bronzo ad alta resistenza max. pressione d’esercizio 500 bar

I sensori magnetici sono guidati in cave a coda di rondine e permettono pertanto il controllo continuo della posizione del pistone.

Articolo (1320)

Quantità

No. ord.	Files CAD	tipo	corsa [mm]	come funziona	smorzamento nelle posizioni finali
No. ord. 1543413	Files CAD	tipo cilindro a basetta	corsa [mm] 20	come funziona doppio effetto	smorzamento nelle posizioni finali senza	Proprietà
No. ord. 1543413B	Files CAD	tipo cilindro a basetta	corsa [mm] 20	come funziona doppio effetto	smorzamento nelle posizioni finali senza	Proprietà
No. ord. 1543413BD	Files CAD	tipo cilindro a basetta	corsa [mm] 20	come funziona doppio effetto	smorzamento nelle posizioni finali senza	Proprietà
No. ord. 1543413C	Files CAD	tipo cilindro a basetta	corsa [mm] 20	come funziona doppio effetto	smorzamento nelle posizioni finali senza	Proprietà
No. ord. 1543413D	Files CAD	tipo cilindro a basetta	corsa [mm] 20	come funziona doppio effetto	smorzamento nelle posizioni finali senza	Proprietà
No. ord. 1543413E	Files CAD	tipo cilindro a basetta	corsa [mm] 20	come funziona doppio effetto	smorzamento nelle posizioni finali senza	Proprietà
No. ord. 1543413F	Files CAD	tipo cilindro a basetta	corsa [mm] 20	come funziona doppio effetto	smorzamento nelle posizioni finali senza	Proprietà
No. ord. 1543413K	Files CAD	tipo cilindro a basetta	corsa [mm] 20	come funziona doppio effetto	smorzamento nelle posizioni finali senza	Proprietà
No. ord. 1543413KQ	Files CAD	tipo cilindro a basetta	corsa [mm] 20	come funziona doppio effetto	smorzamento nelle posizioni finali senza	Proprietà
No. ord. 1543413S	Files CAD	tipo cilindro a basetta	corsa [mm] 20	come funziona doppio effetto	smorzamento nelle posizioni finali senza	Proprietà

Articoli accessori (6)

Quantità

No. ord.	Files CAD	Descrizione
No. ord. 3000275	Files CAD /	Descrizione O-ring 8 x 1,5 mm, FKM secondo tabella di catalogo B1.5091
No. ord. 3000335	Files CAD /	Descrizione O-ring 12,42 x 1,78 mm - NBR secondo tabella di catalogo B1.554
No. ord. 3000342	Files CAD	Descrizione O-ring 7 x 1,5 mm, NBR secondo tabella di catalogo B1.5091
No. ord. 3000343	Files CAD	Descrizione O-ring 8 x 1,5 mm, NBR secondo tabella di catalogo B1.5091
No. ord. 3001077	Files CAD	Descrizione O-ring 7 x 1,5 mm, FKM secondo tabella di catalogo B1.5091
No. ord. 3001152	Files CAD /	Descrizione O-ring 12,42 x 1,78 mm - FKM secondo tabella di catalogo B1.554

Esempi d'impiego

Stampo per la produzione di elementi di collegamento

Qui vengono retratti ed inseriti gli estrattori per lo stampaggio ad iniezione di parti di collegamento in plastica grazie a due cilindri a basetta in alluminio per la produzione con posizionamento preciso.

Stampo per la produzione di corpi di cellulare

La realizzazione corretta dell'incavo per il successivo inserimento del microfono avviene durate il processo di iniezione tramite punzone azionato per mezzo di un cilindro a basetta in alluminio con sensori magnetici.

Azionamento di estrattori

Nella figura è inserito l'estrattore maschio nel nucleo principale. Il controllo delle posizioni fornisce le informazioni necessarie sulla posizione del pistone nel cilindro.
Il collegamento tra cilindro e estrattore maschio deve essere effettuato con un perno di accoppiamento in quanto gli estrattori maschio in generale sono autoguidanti.

Azionamento di piastre per estrattori maschio

La figura mostra un articolo schiumato in tre versioni. Con due piastre per estrattori maschio comandate in modo indipendente l'una dall'altra
i perni maschio di volta in volta necessari vengono portati in posizione.
Versione A Piastra per estrattori maschio 1 retratta
Versione B Piastra per estrattori maschio 2 retratta
Versione C Piastra per estrattori maschio 1+ 2 retratta
Le piastre per estrattori maschio si spostano nella posizione anteriore e posteriore contro
arresti fissi e vengono controllate in entrambe le posizioni tramite sensori di posizione. In questo modo è possibile un collegamento nel comando del supporto per forme.
La figura rappresenta la versione A;
La piastra per estrattori maschio 1 è retratta,
la piastra per estrattori maschio 2 non è comandata.
L'altezza della forma di schiuma è predefinita dal supporto per forme.
Con la struttura piccola e compatta dei cilindri a basetta le piastre per estrattori maschio hanno potuto essere inserite risparmiando spazio.

Stampo a iniezione

2 aperture circolari sul lato dell'iniezione

Soluzione costruttiva:
prima dell'apertura della forma i nuclei del profilo devono essere estratti tramite cilindri.

Requisiti:
comando estrattori maschio nella macchina per stampaggio a iniezione.
Riunire entrambi i nuclei del profilo con ponticelli per poterli estrarre con un solo cilindro. Dotare lo stampo di finecorsa per poter rilevare le posizioni del cilindro "on" e "off".

Selezionato:
cilindro a basetta con controllo della posizione
Ø 25 /16 x corsa 20
No. ordin. 1543-513
Tabella di catalogo B 1.554

Andamento del ciclo (rappresentazione semplificata)

Forma chiusa, iniettata
Il centro del profilo si estende
Il finecorsa dà il comando
La forma si apre
Il prodotto viene sformato
La forma si chiude
Il finecorsa dà il comando, il centro del profilo si retrae
La massa viene iniettata
Nuovo ciclo
