Bride de serrage basculante à levier plat

Advanced Link System, contrôle de position pneumatique
type à encastrer et type bloc
double effet, pression de fonctionnement maxi. 120 bars
Bride de serrage basculante à levier plat
Téléchargements
Feuillet du catalogue
Instructions de service
Informations série
Description

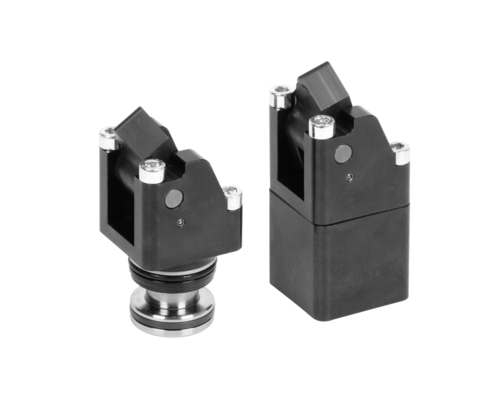

B1.8291 Brides de serrage basculantes à levier plat

Advanced Link System, contrôle de position pneumatique
type à encastrer et type bloc, double effet,
pression de fonctionnement maxi. 120 bars

La bride de serrage basculante à levier plat est un élément de serrage hydraulique compact pour montages de serrage avec alimentation en huile par canaux forés. Le levier de serrage plat permet l’usinage de surfaces, lesquelles se trouvent seulement à quelques millimètres du point de serrage. Dans le cas des ensembles en fonction
du temps ou des cadences, des versions double effet sont particulièrement avantageuses quand la course de retour se fait dans un temps bien défini et le contrôle de position pneumatique du levier est possible.
Cette série peut être directement connectée à l’hydraulique basse pression des machines-outils de 70 à 120 bars.

L’alimentation en pression hydraulique, déplace le piston vers le haut contre le bord arrière du levier de serrage et le pivote dans la position de serrage.
La force du piston s'applique de 180° sur la pièce à serrer. La force de serrage dépend de la pression de fonctionnement et de la longueur du levier de serrage.
En désserrant, le levier de serrage est pivoté en retour par une liaison en forme de crochet au piston dans la position initiale. Le contrôle de position pneumatique permet le contrôle des deux positions finales du levier de serrage.

Advanced Link System
La nouvelle cinématique de levier permet un fonctionnement fiable et sans problème.
