Eléments d'accouplement sans course d'accouplement

Application
Les éléments d'accouplement sont utilisés sur des machines-outils avec échangeurs de palette pour transmettre de l'huile hydraulique et de l'air
comprimé de la table de la machine au montage.

Description

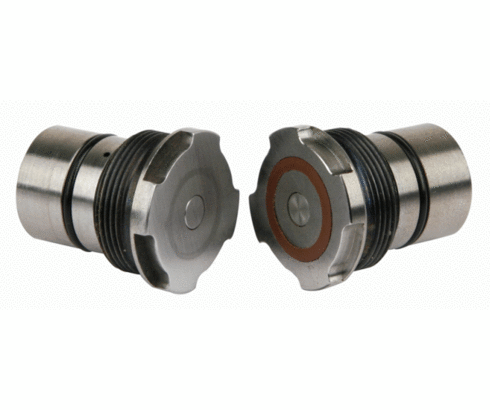

Ces éléments d'accouplement à fermeture automatique ont une surface plane et aucun élément saillisant d'étanchéité. De ce fait un positionnement exact n'est pas nécessaire et un jeu radial de la position jusqu'à 2 mm est admissible. Le nettoyage des surfaces d'accouplement est simplifié du fait des surfaces planes. Comme une course d'accouplement axial active n'est plus nécessaire, des solutions complètement nouvelles de la course d'accouplement peuvent être réalisées.

Fonction
Ces éléments d'accouplement brévetés n'ouvrent pas leurs clapets anti-retour, comme habituellement, par ouverture commune en poussant par la course d'accouplement, mais par l'augmentation de la pression dans la ligne. Les clapets anti-retours intérieurs des deux éléments d'accouplement sont conçus comme des pistons. Ils sont maintenus fermés à l'état sans pression avec un ressort de pression.

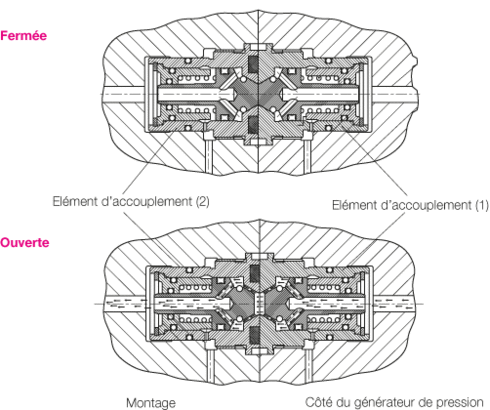

Dès qu'une pression plus grande que la force du ressort de pression se produit dans la ligne, l'élément d'accouplement (1) côté du générateur de pression s'ouvre. Maintenant la pression est également disponible sur la face frontale de l'élément d'accouplement (2) opposé et l'ouvre. Maintenant la ligne permet le passage libre au vérin connecté.
Si la pression dans la ligne diminue, les éléments d'accouplement se ferment automatiquement, dès que la pression est inférieure à la pression de fermeture.

Versions d'accouplement
Version «S»
Cet élément d'accouplement est équipé d'un ressort de pression standard. De ce fait, il est particulièrement approprié pour des vérins double effet (voir pression d'ouverture minimale et pression de fermeture).

Version «L»
Cet élément d'accouplement est équipé d'un ressort de pression à force réduite. De ce fait, la pression d'ouverture minimale et la pression de fermeture sont réduites. Il est particulièrement indiqué pour des vérins simple effet ainsi que, de manière limitée, pour des applications pneumatiques (faire attention à la pression minimale d'ouverture et de fermeture).

Montage pour changement avec 6 éléments d'accouplement pour l'usinage d'aubes de turbines
