Série
B1.8252

Mini bride articulée

avec racleur arête métallique
double effet, pression de fonctionnement maxi. 250 bars
Mini bride articulée
Téléchargements
Feuillet du catalogue
Instructions de service
Informations série
Description
B1.8252 Mini brides articulées

La mini bride articulée est un élément de serrage hydraulique à un prix avantageux pour des pièces à usiner à paroi mince dans un espace réduit. La cinématique particulière permet le serrage presque libre de forces latérales de pièces à usiner sensibles aux déformations.
Une poche un peu plus grande que la largeur du levier de serrage dans la pièce à usiner est suffisante comme surface de serrage.

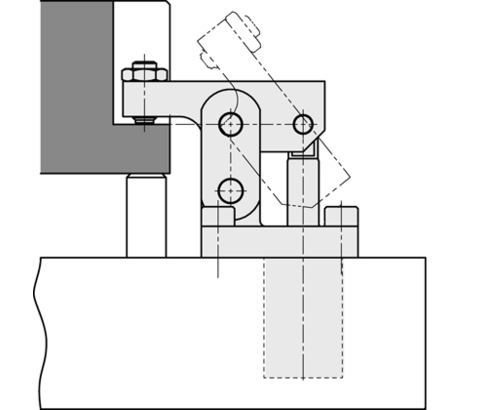

En alimentant en pression, le piston se déplace vers le haut et pivote le levier de serrage par des articulations vers l'avant et en même temps vers le bas sur la pièce à usiner. La force du piston est renversée de 180° et est presque complètement disponible comme force de serrage.
Pour débrider, le levier de serrage avec cimblot oscillant est relevé derrière l’arrête avant de la bride, ce qui permet un chargement et déchargement libre de la pièce à usiner. Des pièces à usiner sensibles aux déformations sont bridées pratiquement sans forces latérales, si la surface de serrage est exactement au centre de la plage de serrage.
Le levier de serrage long disponible au choix est prévu pour des adaptations spécifiques du client.

Article (3)
Chargement...
type
mini bride articulée (3)
fonctionnement
double effet (3)
pression de fonctionnement maxi. [bars]
250 (3)
joints d'étanchéité
FKM (3)
connexions hydrauliques
pour des canaux forés (3)
type du corps
version enfichable (3)
contrôle de position
sans (3)
plage de pression
haute pression (3)
levier de serrage
course de serrage [mm]
3 (3)
tige du piston traversante
sans (3)
force de serrage maxi. [kN]
2.2 (3)
racleur métallique intégré
avec (3)
Référence Données CAOtypefonctionnementpression de fonctionnement maxi. [bars]joints d'étanchéité
Référence
Données CAO
type
mini bride articulée
fonctionnement
double effet
pression de fonctionnement maxi. [bars]
250
joints d'étanchéité
FKM
Caractéristiques
Référence
Données CAO
type
mini bride articulée
fonctionnement
double effet
pression de fonctionnement maxi. [bars]
250
joints d'étanchéité
FKM
Caractéristiques
Référence
Données CAO
type
mini bride articulée
fonctionnement
double effet
pression de fonctionnement maxi. [bars]
250
joints d'étanchéité
FKM
Caractéristiques
Chargement...
Référence
type
mini bride articulée
fonctionnement
double effet
pression de fonctionnement maxi. [bars]
250
joints d'étanchéité
FKM
connexions hydrauliques
pour des canaux forés
type du corps
version enfichable
contrôle de position
sans
plage de pression
haute pression
levier de serrage
sans levier de serrage
course de serrage [mm]
3
tige du piston traversante
sans
force de serrage maxi. [kN]
2.2
racleur métallique intégré
avec
Référence
type
mini bride articulée
fonctionnement
double effet
pression de fonctionnement maxi. [bars]
250
joints d'étanchéité
FKM
connexions hydrauliques
pour des canaux forés
type du corps
version enfichable
contrôle de position
sans
plage de pression
haute pression
levier de serrage
levier de serrage avec vis de pression
course de serrage [mm]
3
tige du piston traversante
sans
force de serrage maxi. [kN]
2.2
racleur métallique intégré
avec
Référence
type
mini bride articulée
fonctionnement
double effet
pression de fonctionnement maxi. [bars]
250
joints d'étanchéité
FKM
connexions hydrauliques
pour des canaux forés
type du corps
version enfichable
contrôle de position
sans
plage de pression
haute pression
levier de serrage
levier de serrage long, non usiné
course de serrage [mm]
3
tige du piston traversante
sans
force de serrage maxi. [kN]
2.2
racleur métallique intégré
avec
Exemples d’application

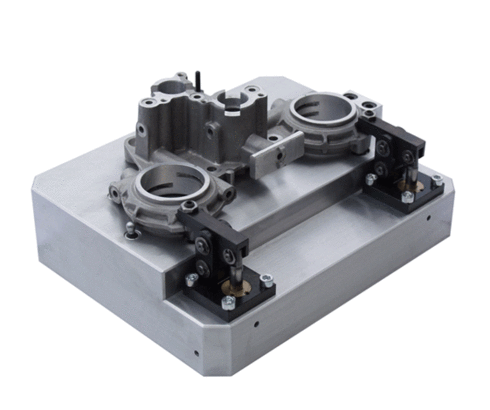

Exemple d’application 1

Montage de serrage double
