Série
B1.8271

Mini bride compacte

version enfichable, force de serrage 1,3 kN
double effet, pression de fonctionnement maxi. 200 bars
Mini bride compacte
Téléchargements
Feuillet du catalogue
Instructions de service
Informations série
Description
B 1.8271 Mini brides compactes

Les mini brides compactes sont prévues pour l'utilisation dans des montages de serrage hydrauliques avec alimentation en huile par des canaux forés dans le corps du montage.
Grâce au petit diamètre du corps de seulement 22 mm, la mini bride compacte peut être installée aux endroits où jusqu'à présent l'espace n'était pas suffisant pour un élément de serrage hydraulique. Pour des montages de serrage multiples, la distance minimale entre les vérins est de 28 mm. Une poche un peu plus grande que la largeur du levier de serrage dans la pièce à usiner est suffisante pour le serrage.

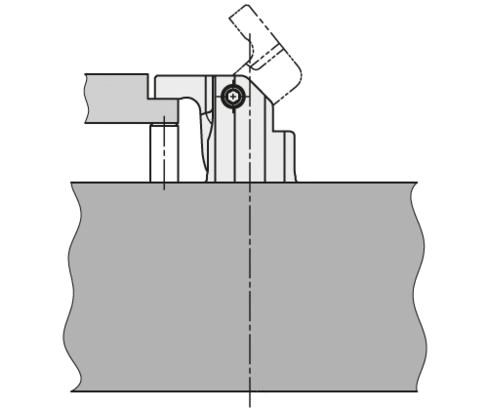

La mini bride compacte hydraulique est un vérin de traction double effet dont une partie de la course linéaire est utilisée pour pivoter le levier de serrage. Afin de minimiser les dimensions, la bride utilisée normalement pour la fixation par vis est supprimée. Au lieu de cela 2 pièces de serrage enclenche dans une rainure radiale dans l'alésage. Lors du montage, ces pièces de serrage s'élargissent radialement par des goupilles accessibles de-dessus. De ce fait, la force de serrage est compensée par fermeture géométrique et sans jeu.
La mini bride compacte peut être tournée dans l'alésage de 360°.

Vidéo
Article (1)
Chargement...
type
mini bride compacte (1)
fonctionnement
double effet (1)
pression de fonctionnement maxi. [bars]
200 (1)
joints d'étanchéité
NBR et PUR (1)
connexions hydrauliques
pour des canaux forés (1)
type du corps
version enfichable (1)
contrôle de position
sans (1)
plage de pression
haute pression (1)
levier de serrage
levier de serrage court (1)
course de serrage [mm]
5 (1)
tige du piston traversante
sans (1)
force de serrage maxi. [kN]
1.3 (1)
racleur métallique intégré
avec (1)
Référence Données CAOtypefonctionnementpression de fonctionnement maxi. [bars]joints d'étanchéité
Référence
Données CAO
type
mini bride compacte
fonctionnement
double effet
pression de fonctionnement maxi. [bars]
200
joints d'étanchéité
NBR et PUR
Caractéristiques
Chargement...
Référence
type
mini bride compacte
fonctionnement
double effet
pression de fonctionnement maxi. [bars]
200
joints d'étanchéité
NBR et PUR
connexions hydrauliques
pour des canaux forés
type du corps
version enfichable
contrôle de position
sans
plage de pression
haute pression
levier de serrage
levier de serrage court
course de serrage [mm]
5
tige du piston traversante
sans
force de serrage maxi. [kN]
1.3
racleur métallique intégré
avec
Articles accessoire (3)
Référence Données CAO Description
Référence
Données CAO
Description
Corps de raccordement pour mini bride compacte 1800-110 filetage de raccordement G 1/8 pression de fonctionnement maxi. 200 bars selon la page B1.8271 du catalogue
Référence
Données CAO
Description
Joint torique 8 x 1,5 mm, NBR selon la page B1.5091 du catalogue
Référence
Données CAO
Description
Couvercle de protection en matière plastique pour M6 selon la page B1.853 du catalogue
Chargement...
Exemples d’application

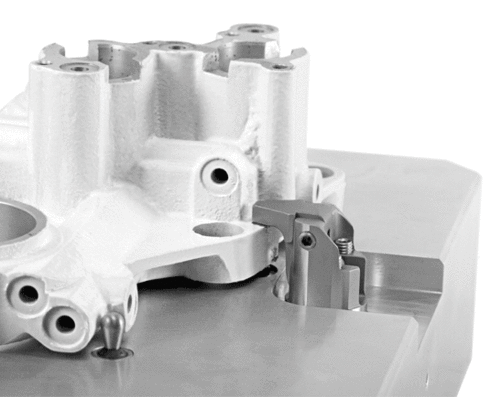

Exemple d’application 1

Bridage d'une pièce en fonte
