Sistemi di bloccaggio a torretta HILMA.TS

I sistemi di bloccaggio a torretta TS vengono impiegati su centri di lavorazione orizzontali, nella lavorazione verticale in combinazione con un quarto asse e con centri di lavorazione a 5 assi. Le applicazioni spaziano dall’allestimento manuale su macchine fino a stazioni pallet e impianti totalmente automatizzati.

I sistemi di bloccaggio a torretta TS convincono per la loro lunga durata e precisione. Il principio di funzionamento di guide e di tenute brevettato viene realizzato senza delicate coperture in lamiera o raschiatori in plastica. La struttura monoblocco, senza interfacce fra sistemi singoli avvitati, garantisce un'elevata stabilità e precisione anche nelle lavorazioni con ribaltamento. La ganascia fissa disposta centralmente come ganascia intermedia è priva di carico e quindi assolutamente stabile al punto zero. I pezzi vengono posizionati vicini l’uno all’altro e in questo modo si riducono al minimo le corse di spostamento del mandrino del centro di lavorazione. L’azionamento esclusivamente meccanico permette il bloccaggio con forze di bloccaggio ridotte e sempre riproducibili. Queste caratteristiche trasformano il sistema di bloccaggio a torretta TS in un’attrezzatura standard flessibile per una grande varietà di applicazioni nella moderna produzione.


L’adeguamento ottimale al centro di lavorazione e al tipo di lavorazione vengono ulteriormente semplificati con 2 versioni dei sistemi di bloccaggio TS.

Versione con funzione di terza mano
L’azionamento qui avviene con un solo mandrino per ogni lato di bloccaggio. La ganascia superiore e inferiore vengono azionate assieme tramite un mandrino e si bloccano contro una ganascia centrale fissa o una ganascia fissa disposta su di un lato. La funzione di terza mano integrata permette che il pezzo inferiore prima venga trattenuto dall’azionamento del mandrino. Solo dopo l’inserimento del secondo pezzo in alto e il nuovo azionamento del mandrino, entrambi i pezzi vengono bloccati in modo definito.

Versione Vector in 2 varianti
Variante 1: Ganascia centrale come ganascia fissa
Variante 2: 2 x ganasce fisse
L’azionamento qui avviene con 2 mandrini per ogni lato di bloccaggio. La funzione di terza mano non è più necessaria. Le versioni Vector sono particolarmente adatte per il bloccaggio di pezzi con peso elevato (> 15 kg). Nell’utilizzo del sistema di bloccaggio doppio, il punto di bloccaggio superiore e inferiore possono essere azionati con differenti forze di bloccaggio.

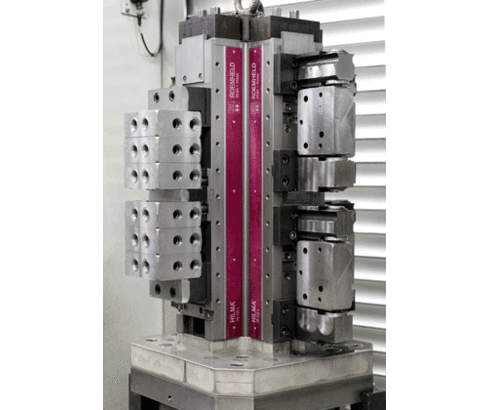

Torre di serraggio quadrata ad azionamento meccanico "TS 125" con ganasce speciali specifiche per pezzi con contorni irregolari. Il sistema di serraggio a torre è adatto per il serraggio di fino a 16 pezzi e per la lavorazione simultanea di componenti di dimensioni uguali e diverse nei centri di lavoro orizzontali. Il principio di guida e di tenuta brevettato garantisce la massima sicurezza di processo anche per compiti di lavorazione complessi. La piastra di base in alluminio può essere adattata a un'ampia varietà di pallet macchina.

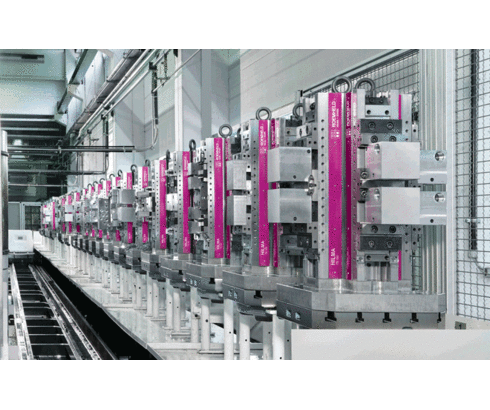

Torre di serraggio quadrata ad azionamento meccanico "TS 125" nella produzione in serie con ganasce centrali flottanti per 16 pezzi. Il tempo di funzionamento della macchina è significativamente aumentato. Il sistema di bloccaggio a torre è adatto anche per il bloccaggio di geometrie complicate del pezzo e per la lavorazione simultanea di pezzi di dimensioni uguali e diverse nei centri di lavoro orizzontali. Il principio di guida e di tenuta brevettato garantisce la massima sicurezza di processo anche per compiti di lavorazione complessi. La piastra di base in alluminio può essere adattata a una vasta gamma di pallet macchina.

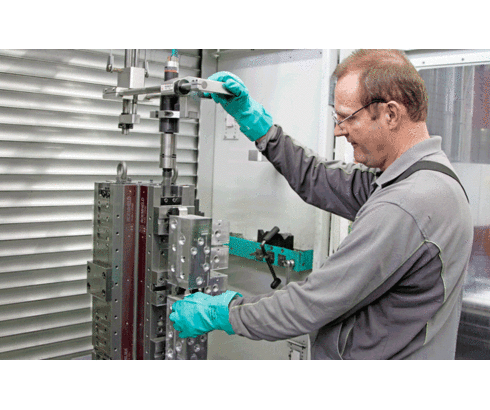

Applicazione come dispositivo standard flessibile nella stazione pallet con ganasce specifiche per il pezzo. Ogni torre di serraggio può ospitare qualsiasi componente in qualsiasi momento. I tempi di allestimento sono ridotti a un solo cambio di ganascia. Le costose attrezzature speciali non sono più necessarie.

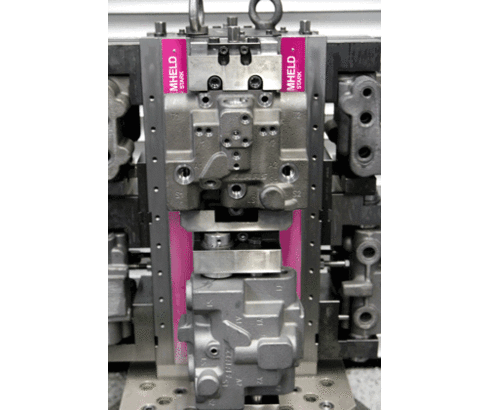

Applicazione per il bloccaggio di alloggiamenti in ghisa. Le ganasce sono progettate con elementi di compensazione. I canali interni, prefabbricati, sono ripresi come posizionamento. Le superfici di serraggio con rivestimento assicurano alte forze di tenuta.

Applicazione con ganasce speciali per il serraggio di alloggiamenti in ghisa. Le ganasce sono progettate con elementi di compensazione. I canali interni prefabbricati sono ripresi come posizionamento nel primo serraggio. Il secondo serraggio avviene nel pacchetto, quindi ci sono sempre 6 componenti finiti su una torre.

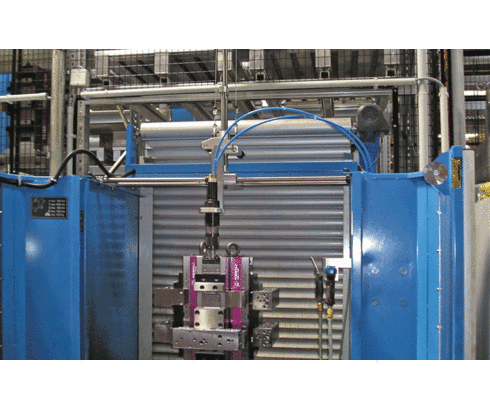

Utilizzato per il bloccaggio e il rilascio dei pezzi nei sistemi di bloccaggio a torre TS. Il "bloccaggio/rilascio" è azionato da un pedale. L'operatore ha sempre entrambe le mani libere per inserire e posizionare i pezzi. La forza di serraggio è controllata tramite la pressione pneumatica. I sistemi di manipolazione possono essere facilmente adattati.
