Sistemi di bloccaggio dei pezzi HILMA.MCP

I sistemi di bloccaggio dei pezzi MC-P vengono utilizzati in modo particolarmente vantaggioso nella lavorazione su 5 assi. La costruzione compatta permette un'ottima accessibilità degli utensili al pezzo. Si possono così realizzare percorsi degli utensili privi di collisioni e una lavorazione dei pezzi su cinque lati con utensili standard corti. Grazie all’ottima protezione dai trucioli, i sistemi di bloccaggio dei pezzi MC-P sono particolarmente adatti per l’impiego in sistemi di pallet. L’elevata forza e stabilità rendono superflua la coniatura preventiva dei pezzi.

I sistemi di bloccaggio della serie MC-P si distinguono per la costruzione molto compatta e la struttura a segmenti brevettata. Con il mandrino di azionamento collocato nella parte inferiore del corpo è possibile ridurre al minimo la deformazione della parte inferiore, durante il processo di bloccaggio. In questo modo si raggiunge un'elevata rigidezza del sistema di bloccaggio. La struttura a segmenti brevettata garantisce una ripetibilità ed una stabilità elevate. Il gioco delle guide viene praticamente ridotto a zero. Tutti i componenti sono in acciaio temprato. I sistemi di bloccaggio MC-P 100 / 125 sono già predisposti per l'impiego sui sistemi di bloccaggio a punto zero. A tale scopo nella parte inferiore della base sono presenti filettature di alloggiamento per perni di bloccaggio. Per i sistemi di bloccaggio MC-P è disponibile una vasta scelta di ganasce di bloccaggio (vedere la tabella di catalogo WS 5.450Z).

Vantaggi

• Struttura a segmenti brevettata
• Struttura compatta
• Precisione e ripetibilità elevate dei pezzi lavorati grazie ad un'elevata rigidezza
• Elevata stabilità del punto zero
• Struttura robusta e ottima protezione dai trucioli
• Ampie corse di bloccaggio
• Completo programma di ganasce
• Bloccaggio di pezzi grezzi e finiti senza necessità di riattrezzamento
• Facilità di manutenzione

Due "MC 60 H" ad azionamento idraulico su un dispositivo di serraggio reversibile con ganasce specifiche per il pezzo da lavorare su 4 assi. Le linee idrauliche passano direttamente attraverso le piastre di base del "MC 60 H".

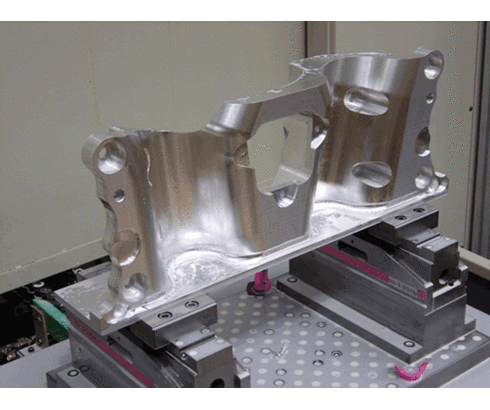

Due sistemi di bloccaggio meccanico "MC 125 Z" posizionano e bloccano il pezzo, che è stato lavorato da un blocco in un unico bloccaggio da cinque lati. Grazie al piccolo margine di serraggio, il pezzo può essere lavorato quasi completamente, in modo da utilizzare efficacemente il materiale. Il blocco a cambio rapido Quintus fornisce il grado di libertà necessario sopra la tavola della macchina. Le ganasce di serraggio progettate in modo ottimale aumentano ulteriormente la sicurezza del processo per questo complesso compito di lavorazione.
