Sistemi di bloccaggio dei pezzi VarioLine HILMA.VL

Il dispositivo di bloccaggio può essere individualmente adattato ai diversi percorsi utensile, allo spazio di lavoro, alla superficie di bloccaggio ed alle lavorazioni. Set up semplice per diverse dimensioni dei pezzi viene eseguito in un attimo. L'uso di un manometro (opzionale) permette l'indicazione esatta e continua della forza di serraggio (importante per lavorazioni di sgrossatura e finitura in un‘unica fase) ed un preciso controllo della forza di serraggio. La forza di serraggio può essere applicata manualmente tramite una manovella (versione meccanica-idraulica) o per mezzo di un pulsante manuale o a pedale (versione idraulica). La VarioLine è adatta per l'utilizzo sia con centri di lavoro orizzontali che verticali. Adattamento diretto alla macchina utensile è possibile utilizzando i parametri di selezione (vedere pagina 6, parametri di selezione). Le ganasce standard HILMA, nonché le ganasce speciali personalizzate possono essere utilizzate a condizione che le loro dimensioni siano adatte allo standard HILMA. Questo aumenta la gamma di applicazioni.


Vantaggi a colpo d‘occhio

• Adattamento alla macchina utensile
• Forza di serraggio / affidabilità del processo
• Applicazione della forza di bloccaggio
• Utilizzo singolo
• Ganasce di bloccaggio

Fate la vostra scelta

• Lunghezza della base
• Slitta idraulica o meccanico-idraulica
• Manometro
• Struttura verticale
• Cava di posizionamento
• Fori di posizionamento
• Reticolo di fissaggio
• Rinvio angolare
• Ganasce riportate

Versione meccanica-idraulica, azionamento manuale
Questa forma di trasmissione di potenza completamente rinnovata richiede uno sforzo minimo alla manovella. Un rinvio angolare (Opzionale) facilita il funzionamento, ad esempio nel caso di bloccaggio longitudinale sulla tavola della macchina. Il pre-selettore facoltativo della forza di serraggio (possibilità di applicazione a posteriori) permette la limitazione della forza di serraggio su 6 valori intermedi, fino al valore massimo.

Versione idraulica, per utilizzo con azionamento semiautomatico o completamente automatico
Collegamento di un generatore separato di pressione idraulica, cioè di una centralina. Regolazione grossolana della gamma di serraggio utilizzando una spina. Il preciso adattamento al pezzo e la regolazione dello spazio di inserimento viene effettuata manualmente tramite il mandrino di azionamento. Il processo di bloccaggio può essere attivato per mezzo di un interruttore manuale o a pedale e viene eseguito automaticamente.

Applicazione per il serraggio di pezzi lunghi in piccoli lotti.
Il fissaggio e il posizionamento si realizzano direttamente attraverso la parte inferiore. Questo aumenta la precisione di posizionamento in tutti i sistemi di serraggio e le forze vengono trasmesse in modo uniforme nella tavola della macchina. Non ci sono nidi di trucioli sulle pinze di serraggio.

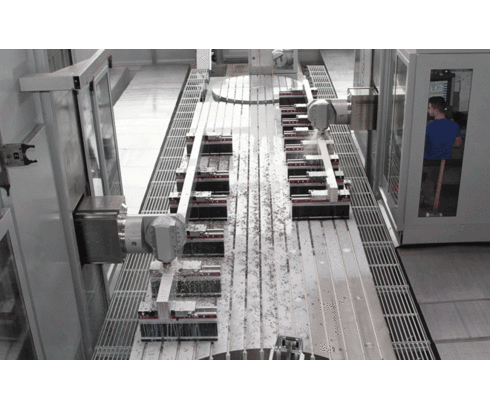

Serraggio in fila con 17 sistemi di serraggio idraulici e flessibili VarioLine "VL 125" in una macchina a bancale lungo. I sistemi di serraggio sono montati su sottostrutture, il che da un lato migliora l'accessibilità del mandrino di lavoro al pezzo, e dall'altro permette ai sistemi di serraggio di essere posizionati individualmente sulla tavola della macchina.
I sistemi di serraggio VL possono essere adattati in modo ottimale alla macchina e al pezzo tramite parametri. Un display della forza di serraggio è disponibile come opzione.

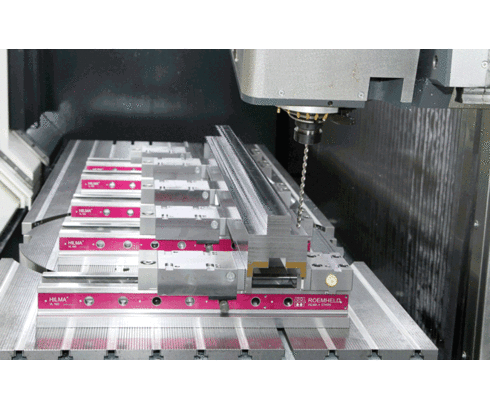

Nell'immagine, quattro pezzi di dimensioni diverse vengono lavorati simultaneamente. Il primo pezzo nella parte anteriore dell'immagine è bloccato con ganasce superiori, il che permette di estendere il campo di serraggio della "VL 125" fino a 721 millimetri. Il campo di serraggio è preimpostato per mezzo di bulloni ad innesto. I sistemi di serraggio mostrati sono equipaggiati con l'azionamento angolare disponibile come accessorio, che facilita ulteriormente il rilascio e il serraggio e riduce il tempo di allestimento.

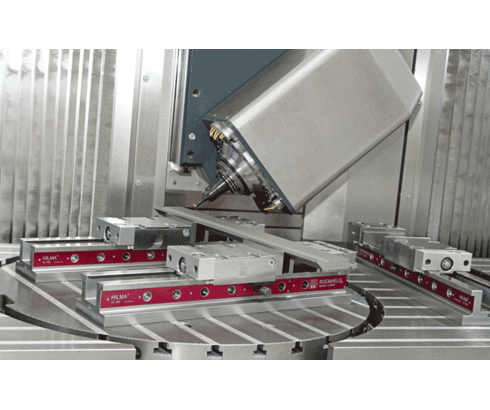

Utilizzo di tre sistemi di serraggio flessibile meccanico-idraulico VarioLine "VL 125" su un centro di lavoro a 5 assi. Le sottostrutture individuali in combinazione con le ganasce superiori permettono un'accessibilità ottimale. I sistemi di serraggio sono equipaggiati con l'azionamento angolare, disponibile come accessorio, che facilita ulteriormente l'allentamento e il serraggio e riduce il tempo di allestimento. Il campo di serraggio è preimpostato per mezzo di bulloni ad innesto.

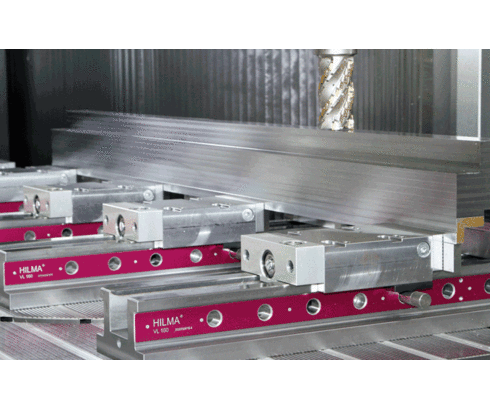

Applicazione per la lavorazione di grandi componenti.
Una ganascia fissa appositamente progettata consente il serraggio senza distorsioni di pezzi lunghi.
pezzi lunghi. Complessi dispositivi di serraggio possono essere omessi e non è più necessaria una costosa rilavorazione dei pezzi.
