Serie
B1.7441

Cilindro a pistone cavo

Versione con filettatura interna
a semplice e doppio effetto
pressione max. d'esercizio 500 bar
Cilindro a pistone cavo
Downloads
Tabella di catalogo
Istruzioni per l’uso
Informazioni serie
Descrizione
B 1.7441 Cilindro a pistone cavo

I cilindri a pistone cavo sono ideali per il bloccaggio di pezzi con un foro passante o un’apertura.

Il pistone dei cilindri di questa serie presenta un foro passante filettato. In combinazione con un tirante ed una rosetta ad intaglio si possono avere molteplici possibilità d’impiego (si vedano gli esempi illustrati). Dopo che il pezzo da lavorare è inserito e centrato manualmente, la rosetta a intaglio può essere spostata sul tirante e poi bloccata idraulicamente. Rispetto ad un bloccaggio pneumatico con viti di bloccaggio questa procedura presenta importanti vantaggi:

  • La forza di bloccaggio può essere regolata idraulicamente in modo esatto e con elevata ripetibilità.
  • L’operatore può concentrarsi totalmente sulla posizione corretta del pezzo.
  • Un importante risparmio di tempo.
Cilindro a pistone cavo B1.7441
Cilindro a pistone cavo B1.7441
Articolo (12)
Caricamento in corso…
corsa [mm]
come funziona
diametro pistone [mm]
spinta max. [kN]
forza traente max. [kN]
max. press. esercizio [bar]
500 (12)
guarnizioni
NBR (12)
raccordi idraulici
raccordo filettato (12)
filetto esterno [mm]
Ø foro passante [mm]
No. ord. Files CADcorsa [mm]come funzionadiametro pistone [mm]spinta max. [kN]
No. ord.
Files CAD
corsa [mm]
6
come funziona
semplice effetto con ritorno a molla
diametro pistone [mm]
20
spinta max. [kN]
-
Proprietà
No. ord.
Files CAD
corsa [mm]
10
come funziona
doppio effetto
diametro pistone [mm]
20
spinta max. [kN]
10
Proprietà
No. ord.
Files CAD
corsa [mm]
8
come funziona
semplice effetto con ritorno a molla
diametro pistone [mm]
32
spinta max. [kN]
-
Proprietà
No. ord.
Files CAD
corsa [mm]
12
come funziona
doppio effetto
diametro pistone [mm]
32
spinta max. [kN]
24
Proprietà
No. ord.
Files CAD
corsa [mm]
10
come funziona
semplice effetto con ritorno a molla
diametro pistone [mm]
40
spinta max. [kN]
-
Proprietà
No. ord.
Files CAD
corsa [mm]
16
come funziona
doppio effetto
diametro pistone [mm]
40
spinta max. [kN]
38
Proprietà
No. ord.
Files CAD
corsa [mm]
12
come funziona
semplice effetto con ritorno a molla
diametro pistone [mm]
50
spinta max. [kN]
-
Proprietà
No. ord.
Files CAD
corsa [mm]
20
come funziona
doppio effetto
diametro pistone [mm]
50
spinta max. [kN]
57.9
Proprietà
No. ord.
Files CAD
corsa [mm]
16
come funziona
semplice effetto con ritorno a molla
diametro pistone [mm]
63
spinta max. [kN]
-
Proprietà
No. ord.
Files CAD
corsa [mm]
32
come funziona
doppio effetto
diametro pistone [mm]
63
spinta max. [kN]
93
Proprietà
Caricamento in corso…
No. ord.
corsa [mm]
6
come funziona
semplice effetto con ritorno a molla
diametro pistone [mm]
20
spinta max. [kN]
-
forza traente max. [kN]
10
max. press. esercizio [bar]
500
guarnizioni
NBR
raccordi idraulici
raccordo filettato
filetto esterno [mm]
M40x1,5
Ø foro passante [mm]
6.5
No. ord.
corsa [mm]
10
come funziona
doppio effetto
diametro pistone [mm]
20
spinta max. [kN]
10
forza traente max. [kN]
10
max. press. esercizio [bar]
500
guarnizioni
NBR
raccordi idraulici
raccordo filettato
filetto esterno [mm]
M40x1,5
Ø foro passante [mm]
6.5
No. ord.
corsa [mm]
8
come funziona
semplice effetto con ritorno a molla
diametro pistone [mm]
32
spinta max. [kN]
-
forza traente max. [kN]
30
max. press. esercizio [bar]
500
guarnizioni
NBR
raccordi idraulici
raccordo filettato
filetto esterno [mm]
M48x1,5
Ø foro passante [mm]
10.5
No. ord.
corsa [mm]
12
come funziona
doppio effetto
diametro pistone [mm]
32
spinta max. [kN]
24
forza traente max. [kN]
30
max. press. esercizio [bar]
500
guarnizioni
NBR
raccordi idraulici
raccordo filettato
filetto esterno [mm]
M48x1,5
Ø foro passante [mm]
10.5
No. ord.
corsa [mm]
10
come funziona
semplice effetto con ritorno a molla
diametro pistone [mm]
40
spinta max. [kN]
-
forza traente max. [kN]
47
max. press. esercizio [bar]
500
guarnizioni
NBR
raccordi idraulici
raccordo filettato
filetto esterno [mm]
M60x1,5
Ø foro passante [mm]
12.5
No. ord.
corsa [mm]
16
come funziona
doppio effetto
diametro pistone [mm]
40
spinta max. [kN]
38
forza traente max. [kN]
47
max. press. esercizio [bar]
500
guarnizioni
NBR
raccordi idraulici
raccordo filettato
filetto esterno [mm]
M60x1,5
Ø foro passante [mm]
12.5
No. ord.
corsa [mm]
12
come funziona
semplice effetto con ritorno a molla
diametro pistone [mm]
50
spinta max. [kN]
-
forza traente max. [kN]
73.6
max. press. esercizio [bar]
500
guarnizioni
NBR
raccordi idraulici
raccordo filettato
filetto esterno [mm]
M75x1,5
Ø foro passante [mm]
16.5
No. ord.
corsa [mm]
20
come funziona
doppio effetto
diametro pistone [mm]
50
spinta max. [kN]
57.9
forza traente max. [kN]
73.6
max. press. esercizio [bar]
500
guarnizioni
NBR
raccordi idraulici
raccordo filettato
filetto esterno [mm]
M75x1,5
Ø foro passante [mm]
16.5
No. ord.
corsa [mm]
16
come funziona
semplice effetto con ritorno a molla
diametro pistone [mm]
63
spinta max. [kN]
-
forza traente max. [kN]
115.6
max. press. esercizio [bar]
500
guarnizioni
NBR
raccordi idraulici
raccordo filettato
filetto esterno [mm]
M90x2
Ø foro passante [mm]
21
No. ord.
corsa [mm]
32
come funziona
doppio effetto
diametro pistone [mm]
63
spinta max. [kN]
93
forza traente max. [kN]
115.6
max. press. esercizio [bar]
500
guarnizioni
NBR
raccordi idraulici
raccordo filettato
filetto esterno [mm]
M90x2
Ø foro passante [mm]
21
Articoli accessori (12)
No. ord. Files CAD Descrizione
No. ord.
Files CAD
/
Descrizione
No. ord.
Files CAD
Descrizione
Ghiera DIN 1804 M120 x 2 mm secondo tabella di catalogo B1.7441
No. ord.
Files CAD
/
Descrizione
No. ord.
Files CAD
Descrizione
Ghiera DIN 1804 M48 x 1,5 mm W secondo pagina B1.309
No. ord.
Files CAD
Descrizione
Ghiera M60 x 1,5 mm W brunato secondo pagina B1.460
No. ord.
Files CAD
Descrizione
Ghiera DIN 1804 M90 x 2 mm W secondo pagina B1.309
No. ord.
Files CAD
Descrizione
Ghiera DIN 1804 M75 x 1,5 mm W secondo pagina B1.309
No. ord.
Files CAD
Descrizione
Ghiera DIN 1804 M40 x 1,5 mm W secondo pagina B1.309
No. ord.
Files CAD
Descrizione
Vite a esagono interno M8 x 20 mm, 8.8 zincata secondo tabella di catalogo B1.7441
No. ord.
Files CAD
Descrizione
Flangia per cilindro a pistone cavo 1756-XXX Ø 105 x 20 mm secondo tabella di catalogo B1.7441
Caricamento in corso…
Esempi d'impiego

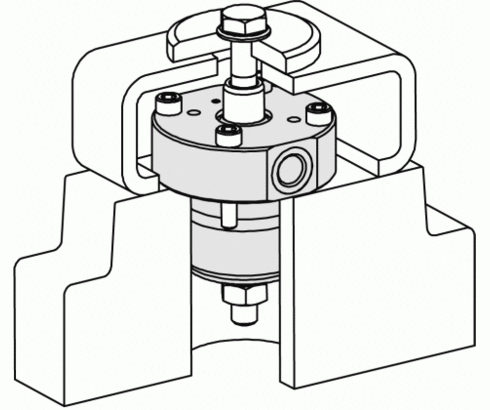

Esempio d'impiego 1

 I pezzi con aperture passanti possono, in molti casi, essere bloccati in modo razionale e vantaggioso con cilindri a pistone cavo in abbinamento a tiranti e rondelle ad incasso.

Pezzo con aperture di passaggio
Pezzo con aperture di passaggio

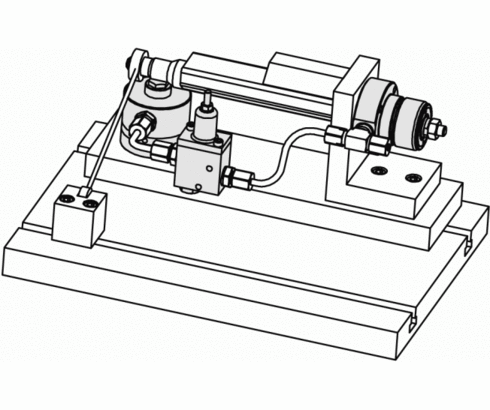

Esempio d'impiego 2

Sulla tavola della macchina viene rappresentato il pezzo bloccato con un cilindro a pistone cavo e supportato grazie ad un irrigiditore antivibrante controllato da una valvola di sequenza.
Il perno dell'elemento irrigiditore è retratto nella posizione di base, in modo che durante l'inserimento del pezzo non vi sia alcun ostacolo. L'accostamento avviene grazie alla forza della molla. Il risparmio di tempo per il cambio del pezzo rispetto al bloccaggio meccanico corrisponde al 58%.

Attrezzatura di bloccaggio con cilindro a pistone cavo ed elemento irrigiditore
Attrezzatura di bloccaggio con cilindro a pistone cavo ed elemento irrigiditore

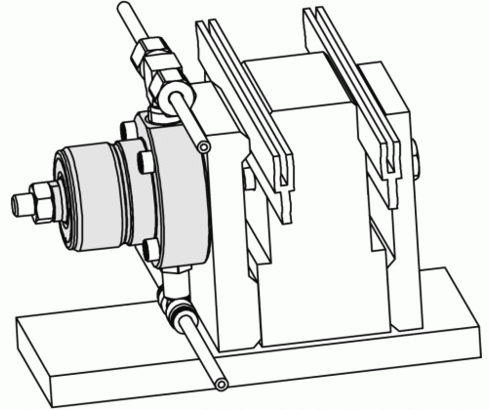

Esempio d'impiego 3

Nell'attrezzatura di bloccaggio qui disegnata vengono fresati profili di guida. Il bloccaggio avviene tramite cilindri a pistone cavo che sono disposti su una piastra di base in unità di bloccaggio singole collegate ad una barra lunga che funge da arresto per il pezzo.

Attrezzatura di bloccaggio per profili di guida
Attrezzatura di bloccaggio per profili di guida
