Serie
B1.8231

Staffa piatta di bloccaggio

con controllo di posizione opzionale
a doppio effetto, pressione d’esercizio max. 500 bar
Staffa piatta di bloccaggio
Downloads
Tabella di catalogo
DEENFRESIT
Istruzioni per l’uso
Informazioni serie
Descrizione
B 1.8231 Staffa piatta di bloccaggio

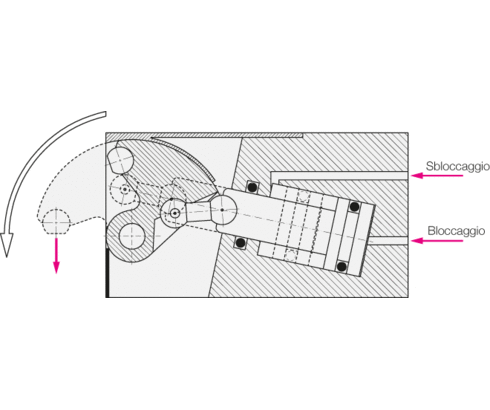

La staffa piatta di bloccaggio è un elemento idraulico a doppio effetto nel quale il pistone aziona una leva di bloccaggio per mezzo di una biella. In posizione sbloccata, la leva è retratta ed i pezzi possono essere liberamente inseriti dall’alto. Quale punto di bloccaggio è sufficiente un incavo più grande della larghezza della leva. L’elemento è in grado di assorbire forze trasversali nel punto di bloccaggio. Con l’altezza del bloccaggio h3, le forze di bloccaggio vengono applicate verticalmente dall’alto evitando così deformazioni dovute al serraggio obliquo.

Staffa di bloccaggio piatta B1.8231
Staffa di bloccaggio piatta B1.8231
Articolo (4)
tipo
staffa piatta (4)
come funziona
doppio effetto (4)
max. press. esercizio [bar]
500 (4)
guarnizioni
NBR (4)
raccordi idraulici
raccordo filettato per connettore a spina (4)
forma del corpo
forma della basetta (4)
controllo di posizione
accessori: Sensore di prossimità (4)
gamma di pressione
alta pressione (4)
leva di bloccaggio
corsa di bloccaggio [mm]
max. forza traente [kN}
autobloccaggio
senza (4)
raschiatore metallico
senza (4)
No. ord. Files CADtipocome funzionamax. press. esercizio [bar]guarnizioni
No. ord.
1824201
Files CAD
tipo
staffa piatta
come funziona
doppio effetto
max. press. esercizio [bar]
500
guarnizioni
NBR
Proprietà
No. ord.
1824202
Files CAD
tipo
staffa piatta
come funziona
doppio effetto
max. press. esercizio [bar]
500
guarnizioni
NBR
Proprietà
No. ord.
1824261
Files CAD
tipo
staffa piatta
come funziona
doppio effetto
max. press. esercizio [bar]
500
guarnizioni
NBR
Proprietà
No. ord.
1824262
Files CAD
tipo
staffa piatta
come funziona
doppio effetto
max. press. esercizio [bar]
500
guarnizioni
NBR
Proprietà
No. ord.
1824201
tipo
staffa piatta
come funziona
doppio effetto
max. press. esercizio [bar]
500
guarnizioni
NBR
raccordi idraulici
raccordo filettato per connettore a spina
forma del corpo
forma della basetta
controllo di posizione
accessori: Sensore di prossimità
gamma di pressione
alta pressione
leva di bloccaggio
leva di bloccaggio con testa bombata
corsa di bloccaggio [mm]
12
max. forza traente [kN}
12
autobloccaggio
senza
raschiatore metallico
senza
No. ord.
1824202
tipo
staffa piatta
come funziona
doppio effetto
max. press. esercizio [bar]
500
guarnizioni
NBR
raccordi idraulici
raccordo filettato per connettore a spina
forma del corpo
forma della basetta
controllo di posizione
accessori: Sensore di prossimità
gamma di pressione
alta pressione
leva di bloccaggio
con sfera oscillante
corsa di bloccaggio [mm]
9
max. forza traente [kN}
12.5
autobloccaggio
senza
raschiatore metallico
senza
No. ord.
1824261
tipo
staffa piatta
come funziona
doppio effetto
max. press. esercizio [bar]
500
guarnizioni
NBR
raccordi idraulici
raccordo filettato per connettore a spina
forma del corpo
forma della basetta
controllo di posizione
accessori: Sensore di prossimità
gamma di pressione
alta pressione
leva di bloccaggio
leva di bloccaggio con testa bombata
corsa di bloccaggio [mm]
16
max. forza traente [kN}
20.5
autobloccaggio
senza
raschiatore metallico
senza
No. ord.
1824262
tipo
staffa piatta
come funziona
doppio effetto
max. press. esercizio [bar]
500
guarnizioni
NBR
raccordi idraulici
raccordo filettato per connettore a spina
forma del corpo
forma della basetta
controllo di posizione
accessori: Sensore di prossimità
gamma di pressione
alta pressione
leva di bloccaggio
con sfera oscillante
corsa di bloccaggio [mm]
10
max. forza traente [kN}
20.5
autobloccaggio
senza
raschiatore metallico
senza
Articoli accessori (4)
No. ord. Files CAD Descrizione
No. ord.
3610264
Files CAD
Descrizione
Tappo filettato G1/4 SW 19 x 8 mm di altezza max. 500 bar, secondo tabella di catalogo F9.300
No. ord.
3829099
Files CAD
Descrizione
Cavo di collegamento con connettore angolare pnp M8 con 2 LED, lunghezza cavo 5m secondo tabella di catalogo G2.140
No. ord.
3829263
Files CAD
Descrizione
Finecorsa di prossimità induttivo M8x1 mm tipo B, Compatto secondo tabella di catalogo B1.552
No. ord.
9210132
Files CAD
Descrizione
Connettore a spina NW5 - Ø10 x 14 mm versione corta, con guarnizioni FKM max. 500 bar, secondo tabella di catalogo F9.300
Esempi d'impiego
Esempio di applicazione 1

Staffa piatta di bloccaggio B1.8231

Staffa piatta di bloccaggio B1.8231
Staffa piatta di bloccaggio B1.8231
Errore durante il caricamento dei dati CAD. Verificare il collegamento Internet e ritentare.
Nota bene: i nostri dati CAD sono generalmente dati semplificati e riflettono principalmente il contorno esterno e le connessioni del prodotto (vedere anche Termini di utilizzo). Per le dimensioni esatte e le tolleranze, in particolare per le informazioni relative ai fori di montaggio o agli accessori, come ad esempio i morsetti speciali, consultare sempre la relativa scheda di catalogo.
