Bride de serrage pour bords plats

avec contrôle de position en option
double effet, pression de fonctionnement maxi. 500 bars

Téléchargements

Feuillet du catalogue

FR DE EN ES IT

Instructions de service

Informations série

Description

B 1.8231 Brides de serrage pour bords plats

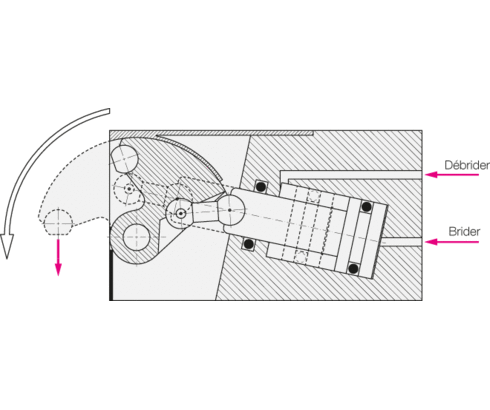

La bride de serrage pour bords plats est un élément de serrage hydraulique double effet,
où le piston agit par l’intermédiaire d’une bielle sur le levier de serrage. Dans la position de débridage le levier est complètement rentré et les pièces à usiner peuvent être insérées librement par le dessus. Une poche un peu plus grande que la largeur du levier de serrage est suffisante comme zone de serrage. L’élément compense les forces transversales au point de serrage. L’introduction des forces de serrage se fait dans le cas d’une hauteur de serrage h3 perpendiculairement vers le bas, de ce fait des déformations par effort incliné sont évitées.

Article (4)

Quantité

Référence	Données CAO	type	fonctionnement	pression de fonctionnement maxi. [bars]	joints d'étanchéité
Référence 1824201	Données CAO	type bride de serrage pour bords plats	fonctionnement double effet	pression de fonctionnement maxi. [bars] 500	joints d'étanchéité NBR	Caractéristiques
Référence 1824202	Données CAO	type bride de serrage pour bords plats	fonctionnement double effet	pression de fonctionnement maxi. [bars] 500	joints d'étanchéité NBR	Caractéristiques
Référence 1824261	Données CAO	type bride de serrage pour bords plats	fonctionnement double effet	pression de fonctionnement maxi. [bars] 500	joints d'étanchéité NBR	Caractéristiques
Référence 1824262	Données CAO	type bride de serrage pour bords plats	fonctionnement double effet	pression de fonctionnement maxi. [bars] 500	joints d'étanchéité NBR	Caractéristiques

Articles accessoire (4)

Quantité

Référence	Données CAO	Description
Référence 3610264	Données CAO	Description Vis de fermeture G1/4 SW 19 x 8 mm haut maxi. 500 bars, selon la page F9.300 du catalogue
Référence 3829099	Données CAO	Description Câble de connexion avec pnp fiche coudée M8 avec 2 diodes lumineuses, longueur du câble 5m selon la page G2.140 du catalogue
Référence 3829263	Données CAO	Description Détecteur de proximité inductif M8x1 mm type B, compact selon la page B1.552 du catalogue
Référence 9210132	Données CAO	Description Connecteur enfichable DN5 - Ø10 x 14 mm version courte, avec joints FKM maxi. 500 bars, selon la page F9.300 du catalogue

Exemples d’application

Exemple d'application 1

Bride de serrage pour bords plats B1.8231
